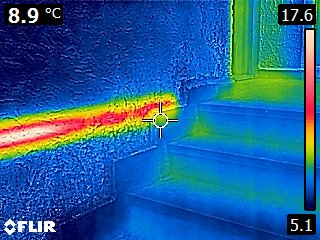

FOTO REALE SEE TECHQuando serve
Primo piano e secondo piano
Quando occorre ricostruire il passaggio delle tubazioni tra piani differenti dello stesso edificio.
Altri servizi · Mappatura termografica
Servizio per privati
Mappatura termografica.
I tubi non si vedono. Noi ne tracciamo il percorso.
Devi dividere un fabbricato tra più abitazioni? Non sai come passano le tubazioni dell'acqua fra il primo piano e il secondo?
Con la mappatura termografica ricostruiamo il percorso degli impianti idrici all'interno dell'immobile, anche quando i tubi non sono a vista.

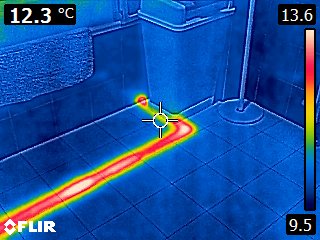

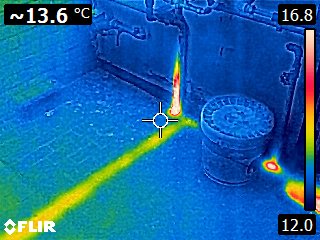

Fotografie termografiche tratte dall'archivio degli interventi SEE TECH.

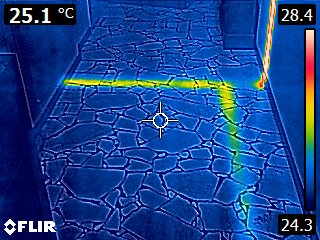

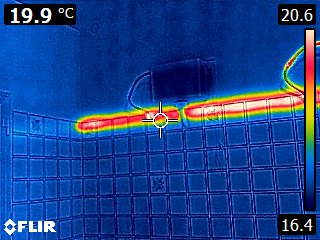

IMMAGINE REALE SEE TECHIl percorso dell'acqua diventa visibile alla termocamera.
IL NOSTRO METODO
Riscaldiamo l'acqua. Seguiamo il percorso delle tubazioni.
Sul nostro furgone abbiamo un sistema a gas che produce acqua calda. La immettiamo nell'impianto subito dopo il contatore e, con la termocamera, seguiamo il passaggio dell'acqua attraverso gli ambienti del fabbricato.
In questo modo possiamo tracciare anche le tubazioni dell'acqua fredda: facendo circolare acqua riscaldata, il loro percorso emerge nelle immagini termografiche.
Il lavoro serve a capire dove passano le tubazioni, soprattutto quando non esistono disegni aggiornati dell'impianto o sono state fatte modifiche nel tempo.
DOVE SI UTILIZZA
Una casa, più piani, tubazioni di cui non conosci il percorso.
Queste sono alcune situazioni in cui viene richiesta la mappatura. Le fotografie provengono dall'archivio TERMOGRAFIA di SEE TECH.

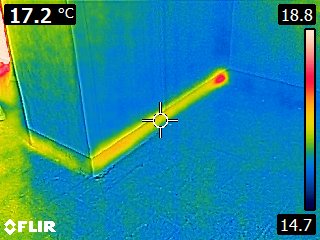

FOTO REALE SEE TECH

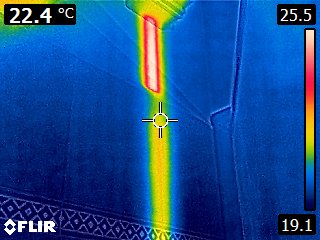

FOTO REALE SEE TECHQuando serve
Una casa da dividere tra eredi
Per conoscere il percorso della rete idrica prima di suddividere l'immobile in porzioni distinte.

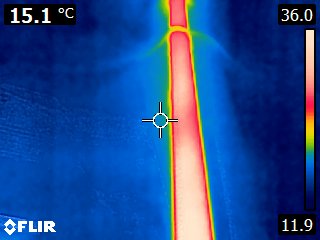

FOTO REALE SEE TECHQuando serve
Abitazioni confinanti
Quando i passaggi delle tubazioni tra ambienti o unità vicine non sono conosciuti.

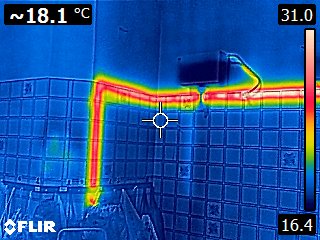

FOTO REALE SEE TECHQuando serve
Modifiche agli impianti
Per vedere dove passano le linee idriche esistenti prima di intervenire su pavimenti e pareti.
COME SI SVOLGE
Tre passaggi, dalla produzione dell'acqua calda alla mappatura.
Utilizziamo il sistema di riscaldamento installato sul mezzo e la termocamera durante la verifica negli ambienti interessati.
01
Prepariamo l'impianto
Individuiamo il contatore e il punto in cui introdurre l'acqua riscaldata.
02
Immettiamo acqua calda
La produciamo sul furgone con il sistema a gas e la inseriamo a valle del contatore.
03
Seguiamo le tubazioni
Con la termocamera osserviamo il percorso dell'acqua negli ambienti e nei piani del fabbricato.
QUANDO LA MAPPATURA PUÒ NON RIUSCIRE
La termografia non è una radiografia.
La termocamera non vede dentro muri e pavimenti: rileva le differenze di temperatura sulla superficie. Per seguire una tubazione, il calore deve arrivare in superficie con una traccia riconoscibile.
Cavedi e intercapedini
Se il tubo passa in un cavedio, in una controparete o in un'intercapedine d'aria, il calore può non raggiungere la superficie osservata.
Materassini e tubi isolati
Materassini isolanti sotto il pavimento, altri strati termoisolanti e tubazioni coibentate possono impedire di vedere il tracciato.
Muri e solai molto spessi
Se la tubazione è posata in profondità o sotto più strati, la traccia può arrivare in superficie troppo debole o sfumata.
Altre fonti di calore
Il sole, il riscaldamento o altre tubazioni calde possono creare differenze di temperatura che coprono o confondono il percorso.
Materiali molto riflettenti
Superfici metalliche lucide e altri rivestimenti riflettenti possono alterare la lettura della termocamera.
Acqua calda non immettibile
Se non è possibile introdurre e far circolare acqua riscaldata nel tratto da controllare, non possiamo utilizzare questa modalità di tracciatura.
Da sapere prima dell'intervento: la mappatura non è sempre possibile su ogni tratto. Se non si forma una traccia termica sufficientemente chiara, il percorso può essere individuato solo in parte oppure non essere individuabile con questo metodo.
DOMANDE FREQUENTI
Vuoi sapere dove passano i tubi dell'acqua?
Si possono mappare anche le tubazioni dell'acqua fredda?
Sì. Produciamo acqua calda con il sistema a gas presente sul mezzo e la immettiamo dopo il contatore. In questo modo possiamo seguire con la termocamera anche il percorso delle tubazioni normalmente alimentate con acqua fredda.
La mappatura è utile se l'edificio ha più piani?
Sì, viene utilizzata anche per ricostruire il percorso delle tubazioni che attraversano più piani dello stesso fabbricato.
È utile quando si vuole dividere un immobile tra familiari?
Sì. Conoscere il passaggio delle tubazioni aiuta a capire come si sviluppa l'impianto idrico esistente prima di valutare i lavori di suddivisione.
MAPPATURA TERMOGRAFICA · SOLO PRIVATI
Devi sapere dove passano le tubazioni?
Descrivici l'abitazione, i piani interessati e perché hai bisogno della mappatura.
