SEE-TECH · Ricerca perdite acqua calda sanitaria

Ricerca perdite acqua calda.
Prima si identifica il circuito, poi il punto.

Localizzazione strumentale delle dispersioni sulle tubazioni dell’acqua calda sanitaria, anche sotto pavimento e all’interno delle strutture, con verifiche di tenuta, termografia, Tracer Gas e ascolto quando applicabili.

Dal boiler e dalle utenze accessibili alle immagini termiche reali, al confronto delle misure e alla documentazione del punto individuato. Ogni tecnica viene spiegata con i suoi limiti.

Ricostruzione illustrativa: tecnico che verifica il circuito acqua calda sanitaria presso una caldaia domestica
FASE PRELIMINARE · CIRCUITO ACQUA CALDARicostruzione illustrativa: identificazione del circuito sanitario interno, prima delle prove strumentali
ContatoreControlli preliminari necessari
Tracer GasApplicazione quando tecnicamente idonea
GeofonoAscolto, quando le condizioni lo permettono
ScavoMirato, a cura di impresa incaricata

ACQUA CALDA · DAL SINTOMO ALLA VERIFICA

Quando sospettare una perdita sulla tubazione dell’acqua calda?

La riduzione della pressione, il ripristino frequente della caldaia e il contatore che continua a registrare consumo sono situazioni da distinguere: non indicano automaticamente la stessa tipologia di perdita.

CONSUMO

Il contatore registra acqua

Un guasto sul circuito sanitario può interessare l’acqua misurata dal contatore, ma prima occorre escludere WC, valvole, miscelatori e utenze accessibili.

Verifiche preliminari ↗

ACQUA CALDA

Caldaia o bollitore sempre in funzione

Una riaccensione frequente può avere più cause: ricircolo, regolazioni, valvole e dispersioni termiche non sono necessariamente una perdita d’acqua.

Cosa far controllare ↗

TUBAZIONE OCCULTA

Sospetto guasto sotto pavimento

L’acqua può disperdersi senza manifestazioni immediatamente visibili. Le differenze termiche possono aiutare, ma non confermano da sole una perdita.

Tecniche disponibili ↗

DISTINGUERE I CIRCUITI

Sanitario o riscaldamento?

Un circuito dei radiatori o un pannello radiante è diverso dalla tubazione dell’acqua calda sanitaria: la ricerca va impostata sul circuito corretto.

Perdite sul riscaldamento ↗

INDIVIDUARE IL CIRCUITO PRIMA DI APRIRE PAVIMENTI

Acqua calda sanitaria, ricircolo e riscaldamento non sono lo stesso impianto.

L’idraulico deve verificare la configurazione reale: produzione dell’acqua calda, valvole d’intercettazione, eventuale accumulo e ricircolo, separazione fra sanitario e riscaldamento. È una distinzione essenziale per la ricerca.

01

Acqua calda sanitaria

Serve rubinetti, docce e utenze. Se la tubazione perde a valle del contatore, va valutato l’effettivo consumo e quali tratti possono essere isolati.

02

Ricircolo dell’acqua calda

Quando presente, la pompa e le valvole richiedono controlli dedicati; il semplice funzionamento continuo non dimostra un guasto occulto.

03

Riscaldamento autonomo o radiante

Il calo di pressione su un circuito chiuso può indicare un problema diverso. Per questo servizio utilizza la guida riscaldamento.

Prima della nostra ricerca il tuo idraulico deve escludere perdite e trafilamenti su boiler, caldaia, valvole di sicurezza, scaldacqua, collegamenti e miscelatori accessibili, oltre agli eventuali rami di ricircolo.

Prima verifichiamo boiler, valvole e circuito.

Se resta un sospetto sulla tubazione non visibile, occorre descrivere quali tratti si possono intercettare e se l’impianto perde tenuta. La temperatura superficiale, da sola, non prova una fuoriuscita d’acqua.

Contatore in movimento? Il rubinetto generale deve restare aperto per osservare l’eventuale consumo dell’impianto, mentre tutte le utenze e gli utilizzi devono essere fermi. Una bolletta alta, da sola, non prova la presenza di una perdita occulta.

  • Identificare produzione di acqua calda e utenze servite.
  • Verificare valvole, gruppi di sicurezza, raccordi e componenti accessibili.
  • Escludere guasti del ricircolo o del riscaldamento separato.
  • Individuare l’eventuale tratto che non mantiene la tenuta.
  • Rendere accessibili contatore, intercettazioni e punti di prova.
Immagine d’archivio SEE-TECH del servizio ricerca perdite acqua calda
Materiale fotografico già presente nel servizio Acqua calda

IL METODO SU ACQUA CALDA

Ricerca strumentale e termografia: ogni misura ha un significato.

Le immagini mostrano passaggi possibili. Non tutte le tecniche sono adatte a ogni tubo: temperatura, isolamento, profondità, materiale e condizioni di posa possono ridurre l’efficacia della termografia e degli altri strumenti.

Le immagini spiegano le fasi della ricerca; gli interventi realmente documentati sono conservati più avanti nella pagina, con le fotografie originali.

FASE 01 · circuito sanitario

Definire il circuito e il punto di prova

Il tecnico individua l’alimentazione dell’acqua calda e gli organi d’intercettazione disponibili. Una prova attendibile richiede di conoscere come l’impianto è collegato, quali utenze serve e dove può essere isolato.

Il contatore misura l’acqua erogata dal gestore; verifiche e manovre sui circuiti privati vengono concordate con il cliente e l’idraulico, rispettando le condizioni tecniche di sicurezza.

  • Individuare caldaia o bollitore
  • Distinguere acqua calda da riscaldamento
  • Riconoscere il tratto e i punti accessibili
Ricostruzione illustrativa: verifica dei raccordi e punto di prova del circuito acqua calda sanitaria
Ricostruzione illustrativa: individuazione del punto di prova sul circuito sanitario

FASE 02 · termografia

La termocamera rileva differenze di temperatura

La termocamera osserva la temperatura apparente delle superfici. In presenza di un circuito caldo sufficientemente riconoscibile, la distribuzione termica può contribuire a ricostruire il percorso della condotta.

Un’anomalia termica può dipendere da isolamento, geometria, materiali, irraggiamento o altri fattori. Non rappresenta automaticamente il punto della perdita: occorrono verifiche e confronti.

  • Acquisire immagini della zona
  • Confrontare più punti e temperature
  • Valutare i limiti della termografia
Tecnico SEE-TECH che utilizza la termocamera su una parete interna
Verifica termografica su impianto interno · immagine SEE-TECH

FASE 03 · mappatura termografica

Seguiamo il tracciato della tubazione quando è possibile

Quando le condizioni lo consentono, una temperatura sufficientemente diversa dall’ambiente permette di seguire la traccia di parte della tubazione. SEE-TECH può anche produrre acqua calda sul mezzo e immetterla a valle del contatore nelle prove dedicate di mappatura, valutandone prima la fattibilità.

La mappatura termografica può essere utile anche su condotte normalmente fredde riscaldate appositamente: questo però è un servizio di tracciamento, non un’automatica localizzazione del guasto.

  • Riconoscere il punto di origine della traccia
  • Seguire il percorso dove visibile
  • Segnalare tratti non rilevabili
Termocamera e traccia di temperatura sul pavimento interno
Tracciato termico individuato sul pavimento · immagine SEE-TECH

FASE 04 · special tracer gas

Tracer Gas: una verifica alternativa o complementare

Quando la configurazione del circuito lo permette, viene valutata una prova con gas tracciante in condizioni controllate. Il rilevatore può individuare il gas che migra dalla discontinuità verso una superficie accessibile.

Risposta del terreno, pavimenti, vie di migrazione e ventilazione influenzano la misura. L’uscita rilevata non coincide sempre con la verticale precisa della perdita.

  • Valutazione e isolamento circuito
  • Gas idoneo quando previsto dalla prova
  • Misure confrontate, non un solo punto
Ricostruzione illustrativa: rilevatore del gas tracciante con puntale di aspirazione prossimo alla fuga fra le piastrelle
Ricostruzione illustrativa: sonda di rilevazione del gas vicino alla fuga tra piastrelle; prova solo quando fattibile

FASE 05 · ascolto

Geofono: confronto dei segnali acustici

Quando pressione, tipo di tubazione e contesto lo consentono, si utilizza il geofono per confrontare le vibrazioni e i rumori riconducibili alla dispersione.

I rumori di fondo, la profondità e il tipo di posa possono ridurre l’efficacia. Nessuna misura isolata deve essere considerata una conferma definitiva.

  • Ascoltare in diversi punti
  • Escludere rumori ambientali
  • Confrontare le misure con termografia e gas
Dettaglio della sonda per ascolto elettroacustico
Ricostruzione illustrativa: sonda geofonica sul pavimento, collegata alla centralina di ascolto

FASE 06 · localizzazione

Delimitare l’area da verificare

Completate le verifiche, SEE-TECH indica una zona del pavimento dove concentrare l’eventuale apertura. La marcatura serve a comunicare all’impresa incaricata l’area da verificare, non è una garanzia millimetrica della posizione del guasto.

Nell’esempio fotografico il riquadro arancione evidenzia graficamente il punto di lavoro sulla pavimentazione interna. La fotografia successiva mostra l’apertura edile sullo stesso tipo di pavimento.

  • Convergenza degli indizi
  • Marcatura in superficie
  • Indicazioni per l’impresa incaricata
Marcatura arancione dell'area da verificare sul pavimento interno
Indicazione grafica dell’area da aprire · fotografia di archivio SEE-TECH annotata

FASE 07 · apertura e documentazione

Dalla localizzazione alla riparazione

L’operatore edile o l’idraulico incaricato procede ad aprire il pavimento nell’area indicata, utilizzando strumenti adeguati. Nella fotografia d’archivio l’operaio interviene direttamente sulle piastrelle, non su una parete o in un terreno esterno.

Quando la tubazione viene esposta, l’idraulico verifica il difetto ed effettua la riparazione. SEE-TECH mantiene il compito di ricerca e localizzazione e documenta gli elementi tecnici rilevati, senza eseguire lo scavo né la riparazione.

  • Apertura nel punto concordato
  • Verifica del difetto a tubazione esposta
  • Documentazione tecnica e fotografica
Operaio edile con martello demolitore che apre la pavimentazione interna
Apertura localizzata del pavimento eseguita da operatore edile · fotografia d’archivio

ARCHIVIO TERMOGRAFICO ORIGINALE SEE-TECH

Le tracce termiche su pareti, pavimenti e scale.

Questi scatti FLIR sono già pubblicati nel servizio Mappatura termografica SEE-TECH. Mostrano percorsi di tubazioni che emergono dalla differenza di temperatura, non costituiscono da soli una prova di perdita.

ARCHIVIO ORIGINALE · ACQUA CALDA

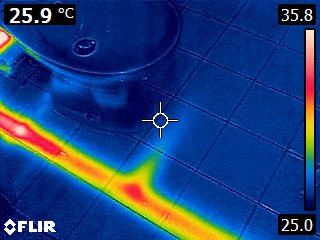

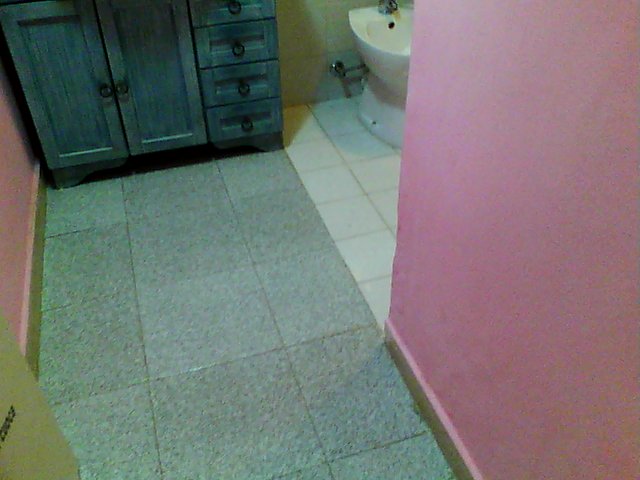

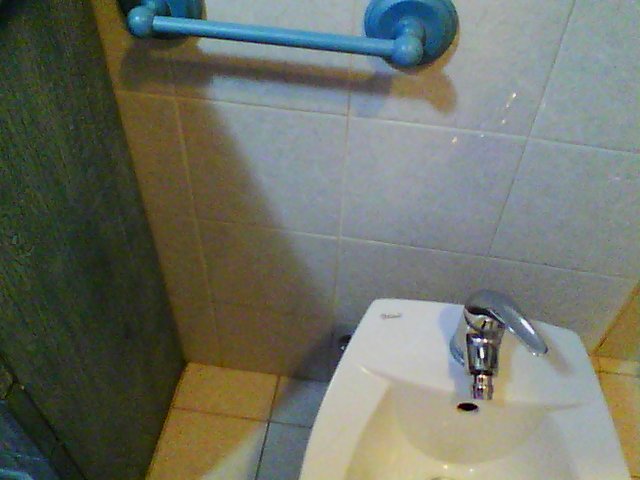

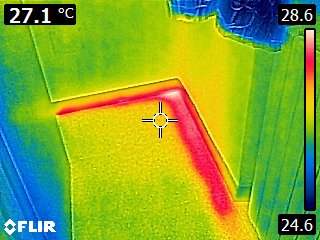

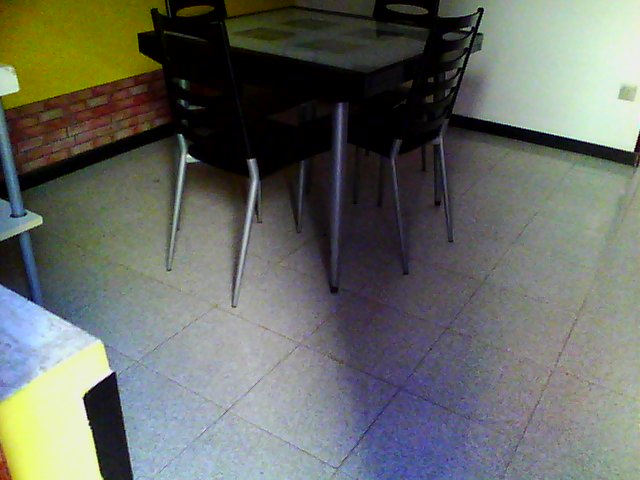

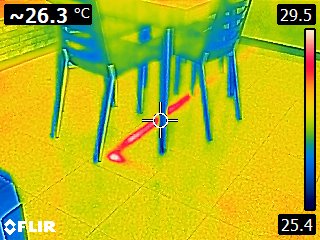

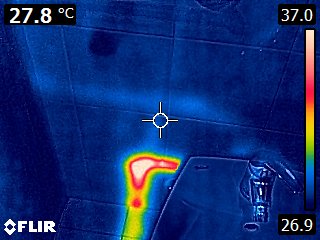

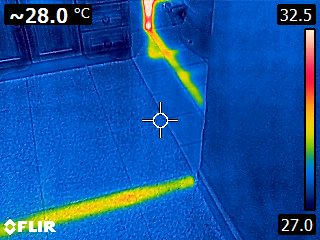

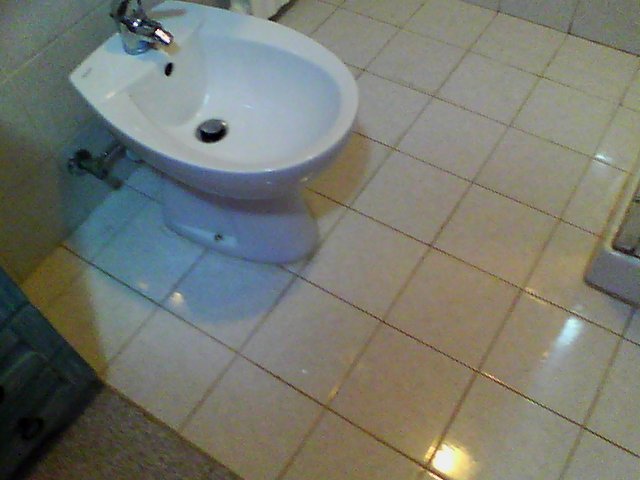

Le nove termografie già documentate da SEE-TECH.

Questi scatti provengono dalla galleria della precedente pagina Ricerca perdite acqua calda. Sono conservati integralmente, insieme ai nuovi esempi delle tecniche impiegate.

DOCUMENTAZIONE · CONSUMI ANOMALI

Quando il guasto interessa l’impianto privato alimentato dal contatore.

La documentazione di una perdita occulta sul circuito dell’acqua calda sanitaria può essere utile per le eventuali tutele legate ai consumi idrici. Non ogni anomalia termica o calo di pressione genera una pratica ASA: valgono condizioni del gestore, prova della riparazione e requisiti applicabili.

Distinzione fondamentale: il circuito di riscaldamento chiuso, un’anomalia di temperatura o una perdita di prestazione della caldaia non equivalgono automaticamente a consumi anomali riconosciuti dal gestore idrico.
01Accertamento

Verifiche su contatore, utenze e condizioni dell’impianto.

02Ricerca e relazione

Individuazione quando possibile e documentazione tecnica e fotografica.

03Riparazione

Intervento dell’idraulico o impresa incaricata e prova documentale.

04Documenti ASA

Istanza sottoscritta, documenti e materiali richiesti dal gestore.

05Istruttoria

ASA valuta l’istanza e l’eventuale ricalcolo: nessun esito garantito.

Quali documenti servono per richiedere il ricalcolo ad ASA?

Per una perdita occulta sull’impianto privato a valle del contatore, ASA indica una domanda e una documentazione specifica. La perdita deve essere accertata, riparata e documentata; la sola ricerca strumentale non sostituisce la prova della riparazione.

  • Istanza ASA compilata e sottoscritta dal richiedente.
  • Relazione di tecnico abilitato con descrizione della perdita e conferma della riparazione a regola d’arte; in caso di tracciato alternativo o nuovo impianto si applica quanto indicato da ASA.
  • Fattura dell’impresa o dell’idraulico riparatore oppure autocertificazione del richiedente in caso di riparazione eseguita in economia, secondo la procedura ASA.
  • Fotografie del danno, della riparazione e del contesto, compresa una veduta sufficientemente ampia da riconoscere il luogo e il punto dell’intervento.
  • Copia del documento d’identità del richiedente.
Termine ASA indicato: entro 25 giorni solari dalla scadenza della fattura oggetto di ricalcolo. Se la documentazione necessaria non è inizialmente disponibile, ASA indica la possibilità di trasmetterla entro 60 giorni solari dalla stessa scadenza. Verificare sempre requisiti, termini e moduli correnti sul sito ASA prima di procedere.

Ricalcolo della bolletta e polizza perdite occulte sono due aspetti distinti

Il ricalcolo dei consumi anomali dipende dalla valutazione del gestore. Un’eventuale copertura assicurativa ASA segue invece condizioni, adesione ed esclusioni proprie; non è un rimborso automatico. SEE-TECH non decide né garantisce l’accoglimento o il riconoscimento di indennizzi.

Su richiesta SEE-TECH può predisporre e inviare l’istanza ASA con la documentazione messa a disposizione dal cliente e dagli esecutori della riparazione; rimangono necessari i documenti richiesti dal gestore.

Importante: requisiti, termini e documentazione vanno verificati nelle indicazioni ufficiali ASA in vigore per il singolo caso; una relazione tecnica da sola non sostituisce la prova della riparazione. Non tutti i consumi elevati rientrano nella definizione di perdita occulta.

STRUMENTI E FATTIBILITÀ

Tecniche, fattibilità e limiti sulla tubazione dell’acqua calda.

La termografia può contribuire a seguire il percorso della condotta. Special Tracer Gas, ascolto elettroacustico e mappatura sono valutati secondo circuiti, materiali e accessi. La ricerca non è una radiografia: le verifiche aiutano a delimitare l’area da esaminare, secondo le condizioni effettive dell’impianto.

01 · TENUTA

Verifica della tenuta

Si verifica la tenuta dei circuiti per circoscrivere il tratto da esaminare.

02 · TRACCIATO

Mappatura della condotta

Quando possibile, una telecamera con testina trasmittente permette di rilevare dall’esterno il percorso del tubo.

03 · GAS TRACCIANTE

Special Tracer Gas

La miscela viene intercettata quando fuoriesce dal punto di perdita e raggiunge la superficie.

04 · ASCOLTO

Sistema elettroacustico

Quando le condizioni lo consentono, si analizzano i rumori prodotti dalla perdita.

05 · REQUISITI

Requisiti tecnico-professionali

Stefano Cicalini, referente tecnico di SEE TECH S.R.L., è in possesso dei requisiti tecnico-professionali previsti dal D.M. 37/2008, lettere C, D, E e G .

Per i lavori impiantistici soggetti al D.M. 37/2008, le abilitazioni dell’impresa incaricata devono essere pertinenti alla tipologia di intervento. Il committente può verificarle tramite visura camerale. Riferimento normativo: D.M. 37/2008, art. 8 .

06 · DOPO LA DIAGNOSI

Intubamento, quando fattibile

Dopo la localizzazione di una perdita su una condotta idrica interrata, in alcuni casi è possibile inserire una nuova tubazione all'interno di quella esistente, limitando gli scavi lungo il percorso. L'intubamento non è una tecnica di ricerca delle perdite: richiede una valutazione di fattibilità, degli accessi e dei collegamenti e può comportare aperture localizzate.

Vedi intubamento

CONTESTI OPERATIVI

Impianti estesi, ville, casali e strutture ricettive.

Concentriamo il lavoro nelle aree in cui la localizzazione strumentale evita scavi estesi e tentativi casuali.

Reti esterne e percorsi lunghi. Dal contatore al fabbricato, attraverso giardini, terreni e piazzali: ricostruiamo il problema prima di concentrare l’apertura.

Aperture nel punto localizzato. Le verifiche servono a restringere l’area in cui intervenire, riducendo demolizioni e scavi senza indicazioni.

Schema di impianto esteso a Bibbona
Materiale originale SEE-TECH già presente nella pagina

PRIMA DI RICHIEDERE L’INTERVENTO

Che cosa comunicare prima della ricerca sull’acqua calda.

Una corretta preparazione riduce sopralluoghi inutili, consente di scegliere gli strumenti appropriati e permette di valutare se il servizio è effettivamente eseguibile.

01 · DATI

Cosa indicare nella richiesta

Comune, via e civico, tipo di immobile, posizione del contatore, metri cubi rilevati, quando si manifesta il consumo, circuiti interessati e controlli già effettuati.

02 · FOTOGRAFIE

Immagini e planimetrie

Quando disponibili, foto leggibili del contatore, del quadro delle tubazioni, dei pozzetti e dell’area sospetta; un breve video del contatore senza utilizzi può essere utile. Allegare eventuali schemi dell’impianto.

03 · ACCESSIBILITÀ

Mezzo e punti di lavoro

Il furgone attrezzato è lungo circa 6 metri e alto oltre 2,40 metri. Occorrono accesso, manovra e sosta in sicurezza vicino al contatore e ai punti di prova. Non si attraversano strade con tubazioni e non si opera in centri storici o ZTL senza accessi e sosta idonei.

04 · SICUREZZA E METEO

Quando le condizioni limitano la prova

Contatore, intercettazioni e pozzetti devono essere accessibili; deve esserci un adulto informato e autorizzato ad accompagnare il lavoro. Pioggia, vento e altri fattori ambientali possono impedire o rendere poco attendibili alcune rilevazioni, in particolare con gas tracciante all’aperto.

Documentazione e assicurazione: se servono evidenze particolari per compagnia assicurativa, amministratore o tecnico incaricato, occorre comunicarlo nel percorso di richiesta: alcune fotografie, misure e verifiche devono essere raccolte durante l’intervento e potrebbero non essere ricostruibili successivamente. Nella ricerca perdite acqua il cliente riceve la guida ai prezzi e alle condizioni tramite il percorso aziendale.

INTERVENTI REALI DOCUMENTATI

Interventi reali SEE-TECH: localizzazione, apertura, conferma.

Questi casi documentano il metodo generale di ricerca delle perdite idriche. Non tutti riguardano specificamente acqua calda: servono a mostrare come si procede dal sospetto al guasto messo a vista.

Perdita su condotta interrata in terreno collinare

Perdita su condotta interrata in terreno collinare

Localizzazione, scavo con escavatore, zampillo reale e riparazione documentata.

Vedi il caso reale ↗
Il punto individuato prima dell’apertura

Il punto individuato prima dell’apertura

La ricerca concentra l’intervento su una porzione precisa della pavimentazione.

Vedi il caso reale ↗
Impianto tra fabbricato e area esterna

Impianto tra fabbricato e area esterna

Gas tracciante, punto localizzato, apertura mirata e perdita confermata.

Vedi il caso reale ↗

DOCUMENTAZIONE VIDEO

SEE-TECH sul campo: video di ricerche idriche.

Filmati originali dell’archivio SEE-TECH per osservare modalità operative e risultati. Sono esempi del metodo generale; non tutti documentano specificamente un impianto di acqua calda.

Porto Azzurro, Isola d'Elba

Ricerca perdita in condominio

Archivio 2017

Apri su YouTube

Cecina

Ricerca perdita su impianto idrico

Archivio SEE-TECH

Apri su YouTube

Acqua potabile

Ricerca perdita d'acqua occulta

Archivio SEE-TECH

Apri su YouTube

Ricerca strumentale

Ricerca perdita occulta d'acqua

Archivio SEE-TECH

Apri su YouTube

Acqua potabile

Ricerca perdita d'acqua

Archivio SEE-TECH

Apri su YouTube

Ricerca strumentale

Ricerca perdita d'acqua occulta

Archivio SEE-TECH

Apri su YouTube

I video appartengono all'archivio storico SEE-TECH e non indicano necessariamente le attuali zone operative.

TESTIMONIANZE VERIFICABILI

L’esperienza dei clienti, direttamente da Google.

Le recensioni riportate sono gli estratti originali già presenti nella pagina SEE-TECH, con collegamenti alle fonti.

TERRITORIO OPERATIVO

Da Castiglioncello verso sud e nelle località collinari.

Il servizio è rivolto in particolare alla Costa degli Etruschi, alla Val di Cecina e alla Val di Cornia, con attenzione agli immobili e agli impianti per cui una ricerca mirata produce un vantaggio concreto.

Ricerca perdite acqua nei Comuni della costa e dell’entroterra: Rosignano, Castiglioncello, Cecina, Bibbona, Donoratico, Livorno, Val di Cecina e altre zone secondo fattibilità e accessi.

Tecnico SEE-TECH nel punto localizzato a Cecina
Fotografia originale SEE-TECH · Cecina

RICHIESTA INTERVENTO · ACQUA CALDA

Sospetti una perdita sulla tubazione dell’acqua calda?

Fai prima escludere dal tuo idraulico cassette WC, irrigazione, addolcitori, filtri, serbatoi e altre cause accessibili. Se il sospetto rimane, descrivi dal modulo Comune, tipo d’impianto, posizione del contatore e verifiche già eseguite. Il percorso procede da Verifica provincia alla scelta del servizio e al modulo.

Per i clienti privati la guida prezzi e condizioni viene inviata attraverso il percorso di richiesta. La relazione tecnica è compresa nelle condizioni del servizio quando previsto dalla guida applicabile.

Richiesta intervento
