SEE-TECH · RICERCA PERDITE SU ACQUEDOTTI E CONDOTTE STRADALI

Grandi condotte. Perdite anche piccolissime.

Localizzare una dispersione in una rete idrica stradale significa interpretare segnali, profondità, collegamenti e condizioni del circuito. Non basta sapere dove affiora l’acqua.

Fotografie di cantieri reali illustrano il controllo della pressione, i tracciati stradali, l’impiego del gas tracciante, i raccordi di grande diametro e le piccole fuoriuscite evidenziate dalle bolle saponose.

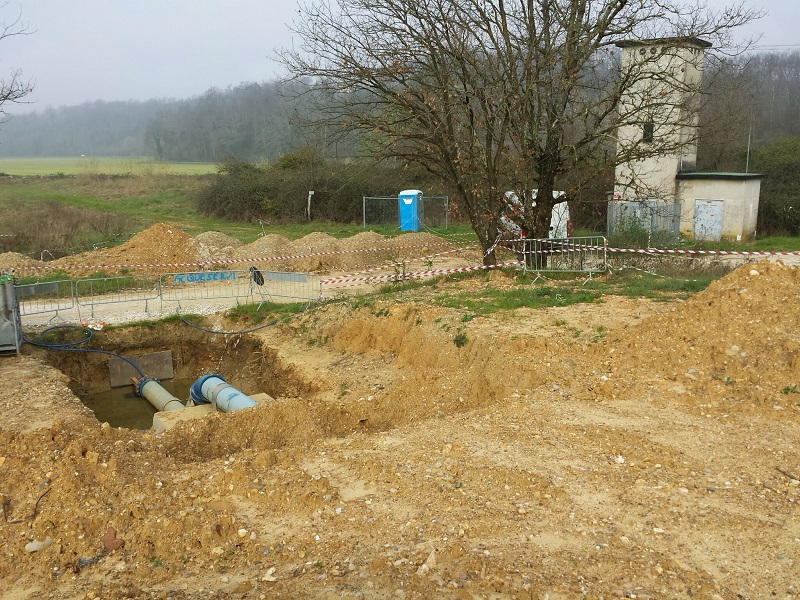

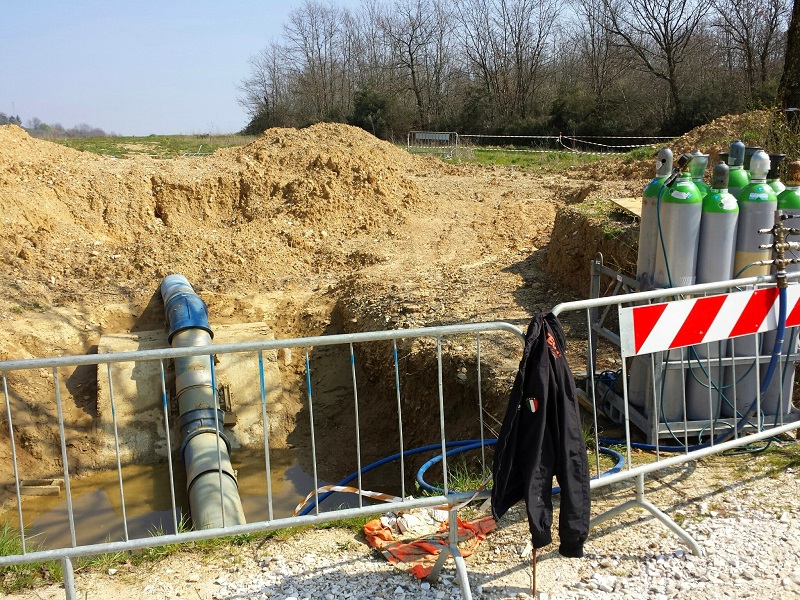

Grande condotta idrica in scavo esteso con impianto gas tracciante
FOTOGRAFIA REALE · ARCHIVIO SEE-TECHLa dimensione della condotta non dice quanto è grande la perdita.
Grandi diametriGiunti, flangiature, raccordi e derivazioni
Scavi profondiIndagine e successiva verifica a vista
Gas traccianteQuando accessi e condizioni lo consentono
Bolle visibiliProva saponosa sul punto già scoperto

TRACCIATI STRADALI · ESTENSIONE DELLA RETE IDRICA

Prima il tracciato. Poi la ricerca del punto di perdita.

Queste due immagini satellitari sono fondamentali per comprendere la scala dell’intervento: mostrano i percorsi evidenziati sulle strade e le rispettive distanze riportate dallo strumento di misura. La ricerca riguarda lunghi tratti, anche quando il difetto individuato è molto piccolo.

TRATTO 01 · PERCORSO RAPPRESENTATO

301,69 m
Tracciato satellitare di rete stradale con percorso misurato di 301,69 metri (immagini satellitari Google Maps)Ingrandisci il tracciato

Un lungo tratto individuato lungo la viabilità dell’area. I punti intermedi e la linea gialla permettono di capire il percorso analizzato prima della ricerca puntuale.

TRATTO 02 · PERCORSO RAPPRESENTATO

402,79 m
Tracciato satellitare di rete stradale con percorso misurato di 402,79 metri (immagini satellitari Google Maps)Ingrandisci il tracciato

Un secondo percorso ancora più esteso, con tracciato che segue più segmenti della viabilità. Il contesto rende evidente la difficoltà di individuare un guasto di pochi millimetri.

Lunghezze tratte dalle schermate di misurazione cartografica, non misure certificate della tubazione. Immagini satellitari: Google Maps © Google e relativi fornitori di dati cartografici. Tracciati evidenziati e documentazione dell’intervento: SEE-TECH S.R.L.

CHE COSA RENDE DIFFICILE LA RICERCA

Un guasto piccolo può nascondersi in una rete molto grande.

Nei grandi acquedotti la ricerca non si riduce a osservare il tubo dall’esterno: entrano in gioco pressione, materiali, profondità, accessi e caratteristiche dell'ambiente stradale.

01 · GRANDE DIAMETRO

Difetto localizzato

Una guarnizione fuori sede o una piccola discontinuità possono compromettere la tenuta di raccordi molto grandi.

02 · PROFONDITÀ

Condotta lontana dalla superficie

Lo scavo può essere profondo e limitare la lettura dei segnali. L’accesso deve essere organizzato e sicuro.

03 · VIABILITÀ

Cantiere su strada

Traffico, chiusure e sottoservizi condizionano ogni fase, compresa la sosta del furgone attrezzato.

04 · RISCONTRI

Segnali da confermare

Una marcatura o un’anomalia strumentale orientano l’intervento, ma la conferma può richiedere il tubo messo a vista.

CASO REALE · GESTIONE DEL TRACCIANTE

Il punto di carico: tubi, manometri e raccordi.

L’archivio mostra un insieme reale di collegamenti, punti di prova e strumentazione. Questo dettaglio va raccontato: la ricerca si prepara prima dell’apertura dello scavo, verificando come accedere alla rete e quali prove siano ammissibili.

Il gas tracciante non viene impiegato indiscriminatamente. Il gestore della rete e gli addetti responsabili definiscono le condizioni di sicurezza e di esercizio; SEE-TECH svolge l’attività di ricerca strumentale prevista.

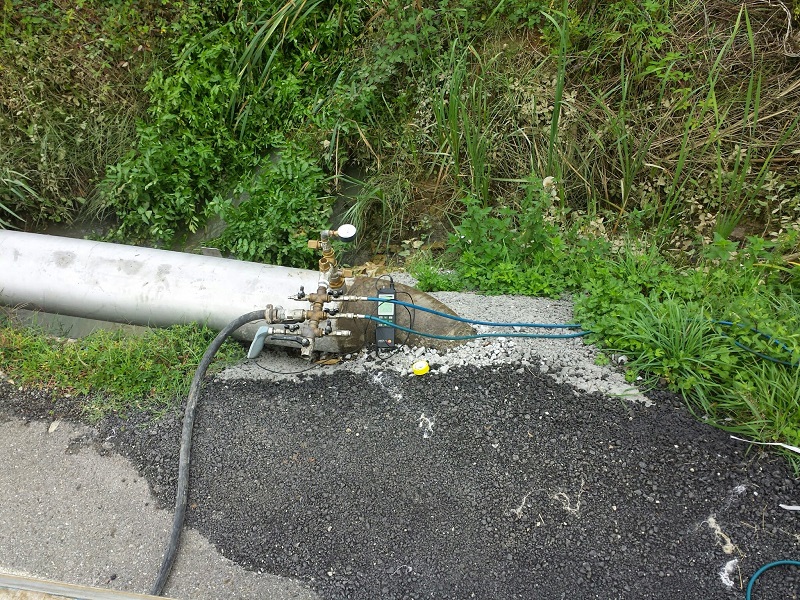

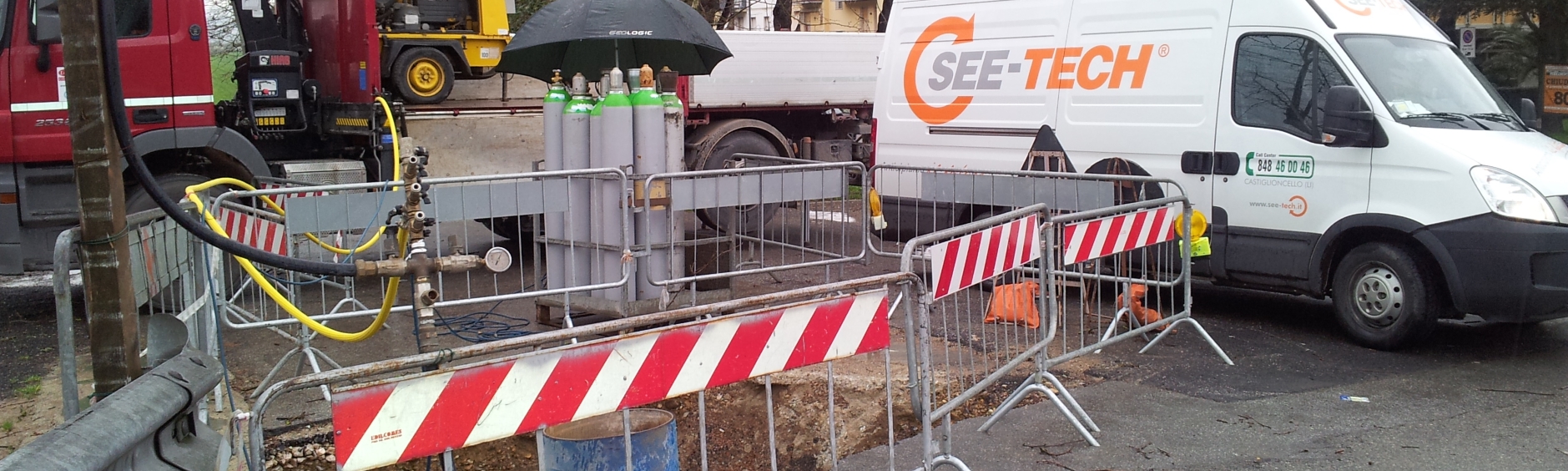

Punto di carico gas tracciante con manometro e tubazioni collegate
Punto di carico e strumenti documentati dalla galleria originale.ARCHIVIO SEE-TECH

APPROCCIO DIAGNOSTICO

Dalla verifica della rete alla conferma del difetto.

Le tecnologie non vengono scelte in astratto. Una prova efficace dipende dalla configurazione reale della condotta e dalle condizioni di lavoro concordate.

01 · CONOSCERE LA RETE

Tracciato, diametro e materiale

Si raccolgono le informazioni disponibili su valvole, derivazioni, accessi, diametri, esercizio e tratti che possono essere indagati.

02 · INDAGINE

Gas tracciante ed elettroacustica

Si valutano misure compatibili con la rete: segnali di gas, rumore di perdita e altri riscontri, senza promettere un risultato indipendente dalle condizioni.

03 · LOCALIZZAZIONE

Area da verificare

Il confronto dei riscontri può delimitare un punto o tratto da approfondire. Le condizioni del terreno possono spostare i segnali rispetto al difetto.

04 · VERIFICA DIRETTA

Condotta portata a vista

La squadra incaricata apre la zona individuata; sul tubo accessibile si può osservare il difetto e, dove pertinente, effettuare la prova con soluzione saponosa.

COME FUNZIONA · SOLUZIONE SAPONOSA

Le bolle che vedi non sono acqua che schiuma spontaneamente.

Nelle fotografie con la schiuma, una soluzione saponosa applicata sulla giunzione permette di evidenziare l’uscita del gas utilizzato nella prova. Quando il gas attraversa un punto non a tenuta, possono formarsi bolle ben riconoscibili.

Questo passaggio avviene con la tubazione già esposta e il punto accessibile. È diverso dalla ricerca preliminare nel sottosuolo: la soluzione saponosa non attraversa la pavimentazione e non individua direttamente i guasti sulle condotte sepolte.

Piccola perdita evidenziata da bolle di soluzione saponosa su un tubo blu
Dettaglio reale della dispersione evidenziata con soluzione saponosa.ARCHIVIO SEE-TECH

CONDOTTE DI GRANDE DIAMETRO · FASI REALI DI CANTIERE

Dall’attrezzatura alla perdita, fino alla profondità dello scavo.

Le immagini seguono le fasi della ricerca: collegamento della strumentazione, individuazione della dispersione, apertura di scavi profondi, giunti e guarnizioni portati a vista. Ogni fotografia documenta un elemento reale della diagnostica su grandi acquedotti.

01

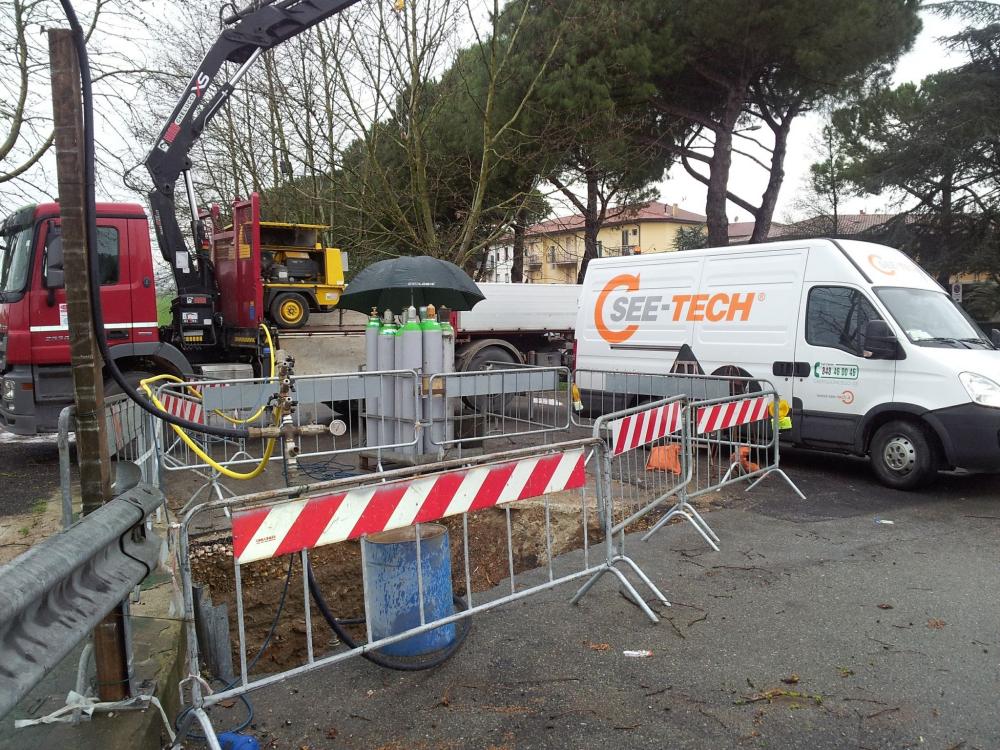

Punto di carico gas tracciante con manometro e tubazioni collegate
Punto di carico e collegamenti del gas traccianteFOTOGRAFIA TECNICA SEE-TECH

Punto di carico e collegamenti del gas tracciante

La strumentazione di prova è collegata alla rete mediante tubazioni, raccordi e organi di controllo. In questa fase il manutentore concorda le condizioni ammissibili della prova; SEE-TECH imposta l’indagine e interpreta le misure.

02

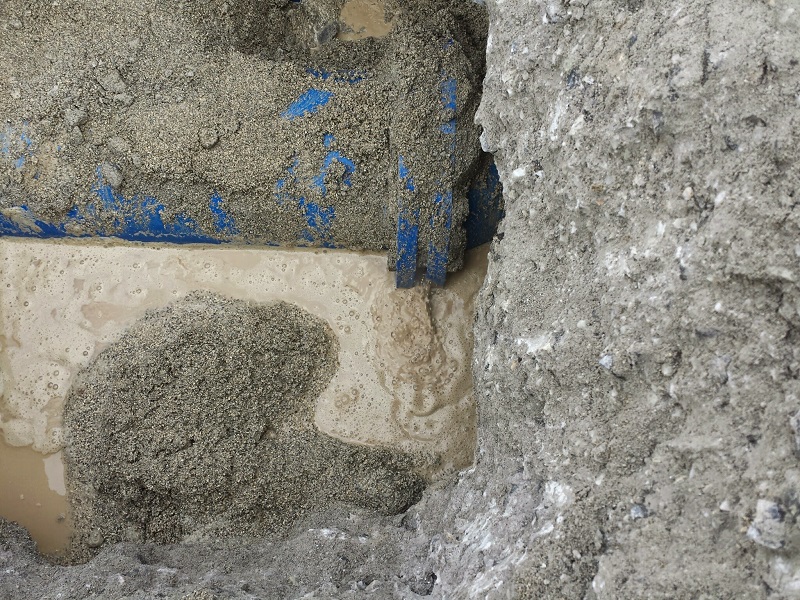

Dettaglio di piccola dispersione visibile in prossimità di una condotta
La dispersione può essere minimaFOTOGRAFIA TECNICA SEE-TECH

La dispersione può essere minima

Su una condotta importante la perdita non deve necessariamente essere vistosa. Un difetto molto piccolo, anche su un giunto o una guarnizione, può produrre segnali rilevabili e perdite continue.

03

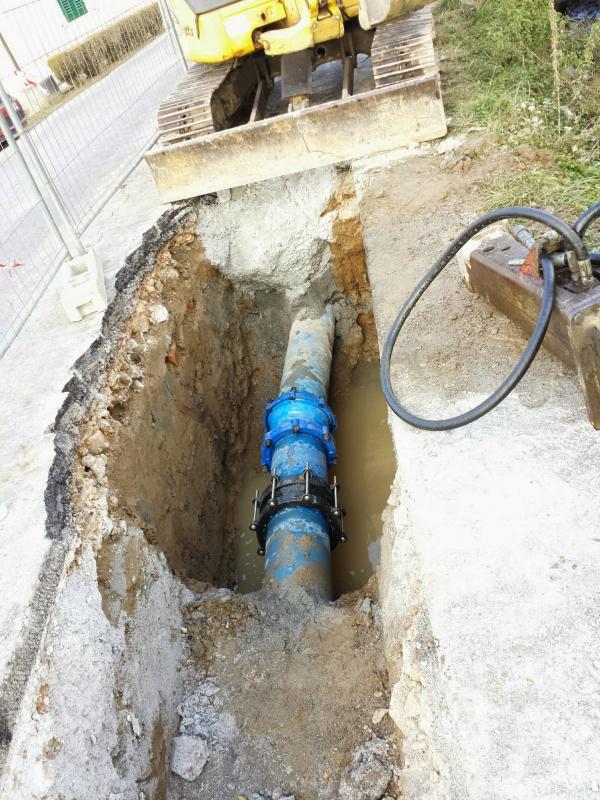

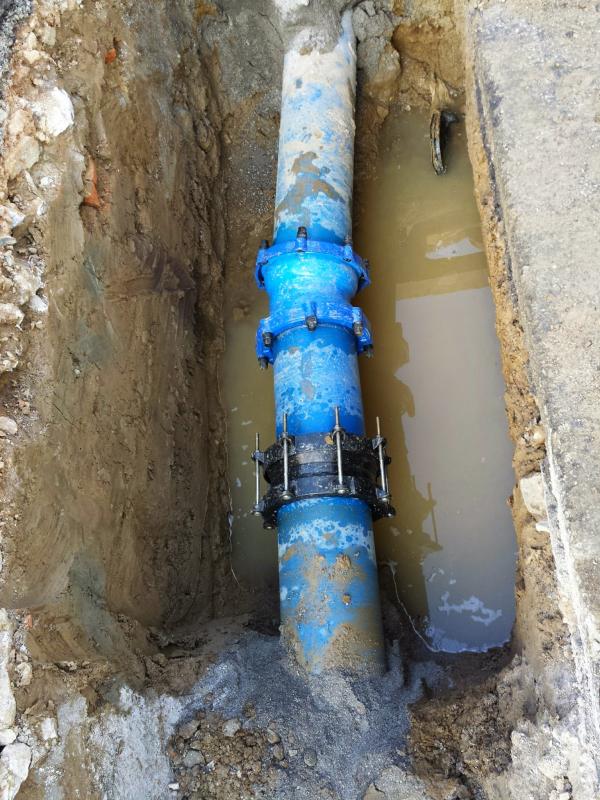

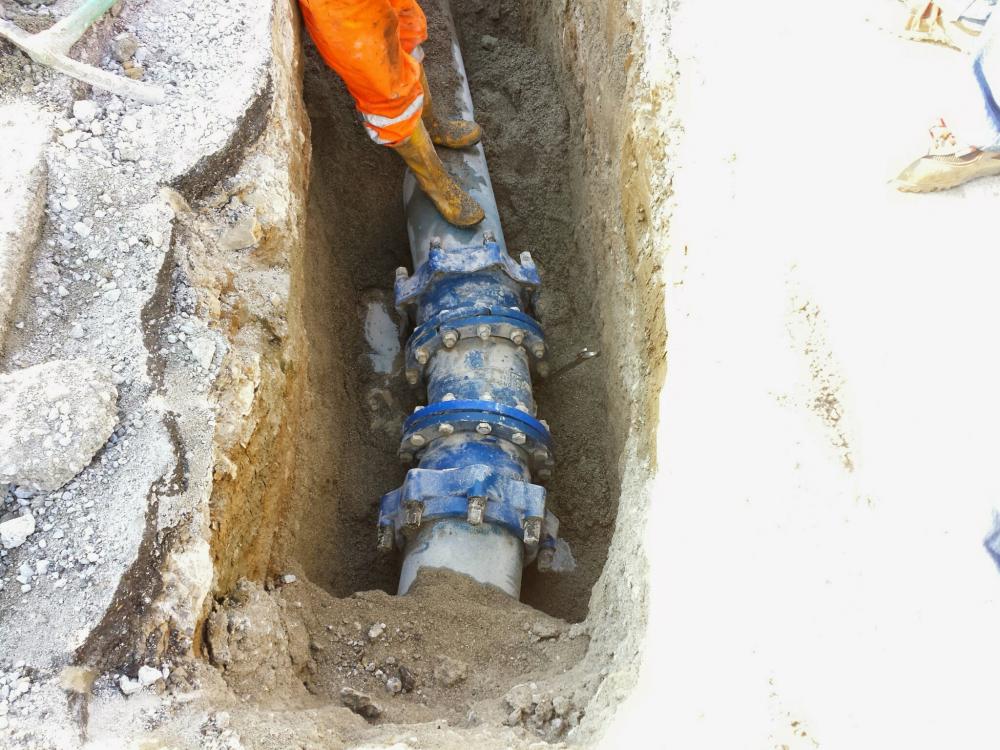

Raccordo a flange blu su condotta idrica portata a vista
Intervento di riparazione sul tratto interessatoFOTOGRAFIA TECNICA SEE-TECH

Intervento di riparazione sul tratto interessato

Le immagini dell’archivio documentano la successiva lavorazione sull’area di raccordo. L’indagine di SEE-TECH indirizza la localizzazione; la riparazione è di competenza della squadra incaricata.

04

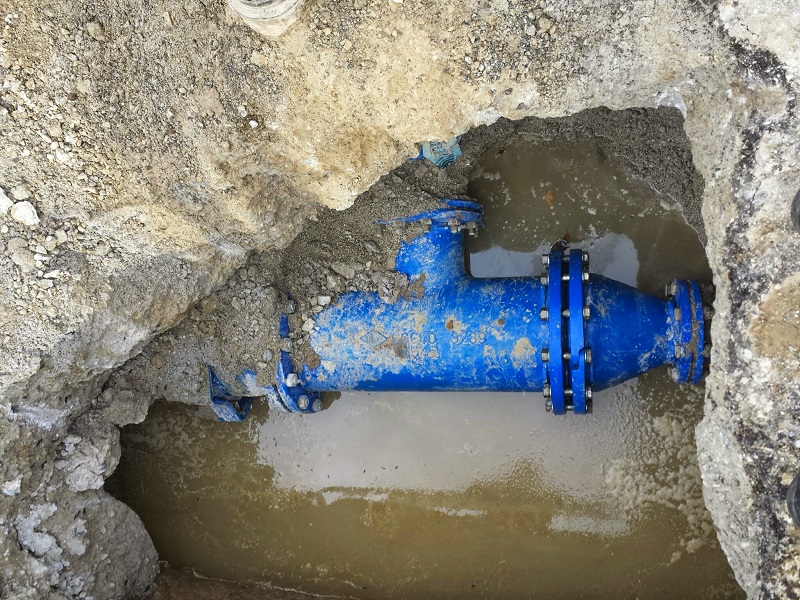

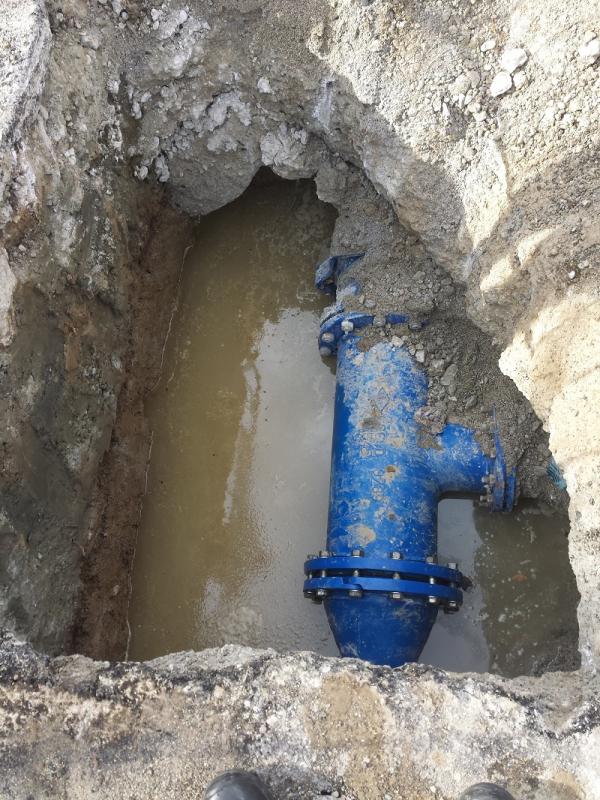

Raccordo a T blu su condotta acquedottistica di grande diametro nello scavo
Lo stesso punto prima della lavorazioneFOTOGRAFIA TECNICA SEE-TECH

Lo stesso punto prima della lavorazione

L’apertura rivela l’assetto della condotta e il collegamento interessato: è il confronto fra stato iniziale e fase successiva che rende utile la sequenza documentale.

05

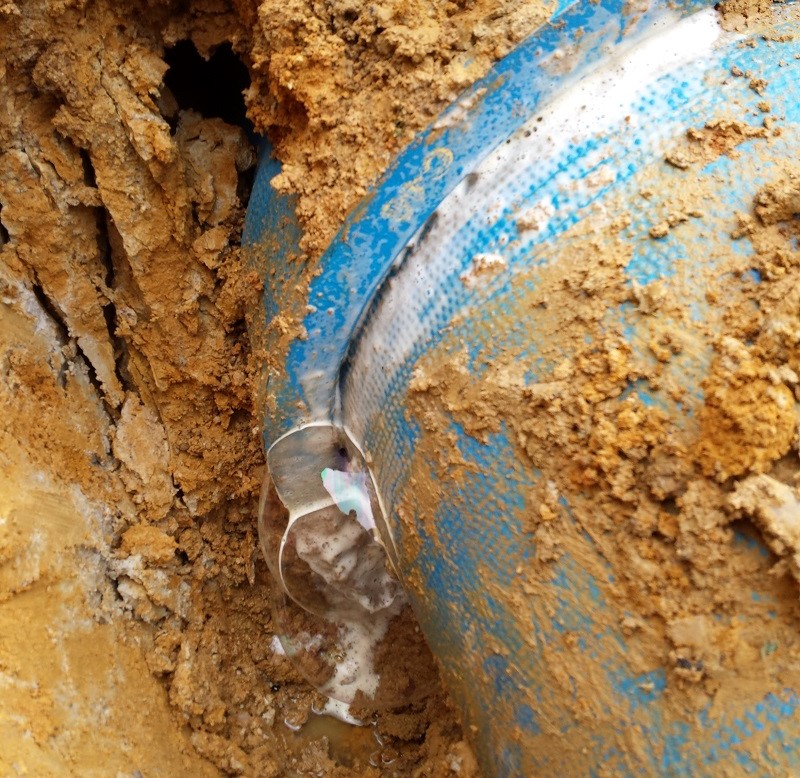

Guarnizione fuori sede fotografata sul raccordo di grande diametro
Guarnizione fuori sede su un raccordo di grande diametroFOTOGRAFIA TECNICA SEE-TECH

Guarnizione fuori sede: un difetto localizzato

Una guarnizione disallineata o fuori sede è un esempio di difetto puntuale che può compromettere la tenuta di un grande raccordo. La verifica visiva avviene dopo l’accesso alla tubazione.

06

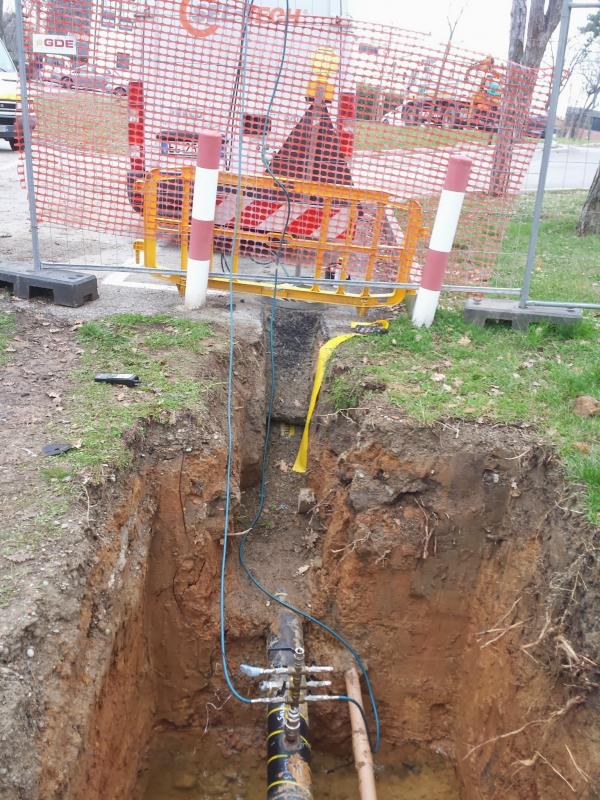

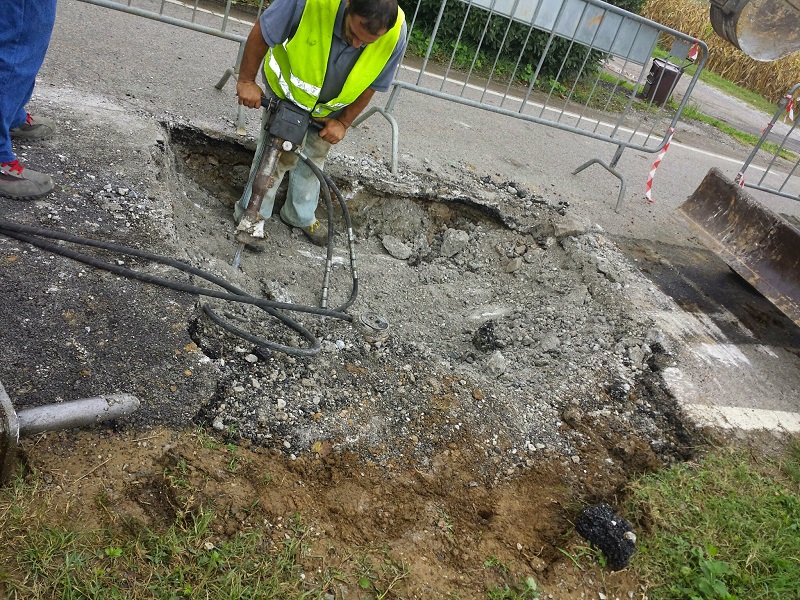

Scavo profondo con tubazioni e collegamenti di prova per la ricerca perdite
Scavo stradale e accesso al sottoservizioFOTOGRAFIA TECNICA SEE-TECH

Scavo stradale e accesso al sottoservizio

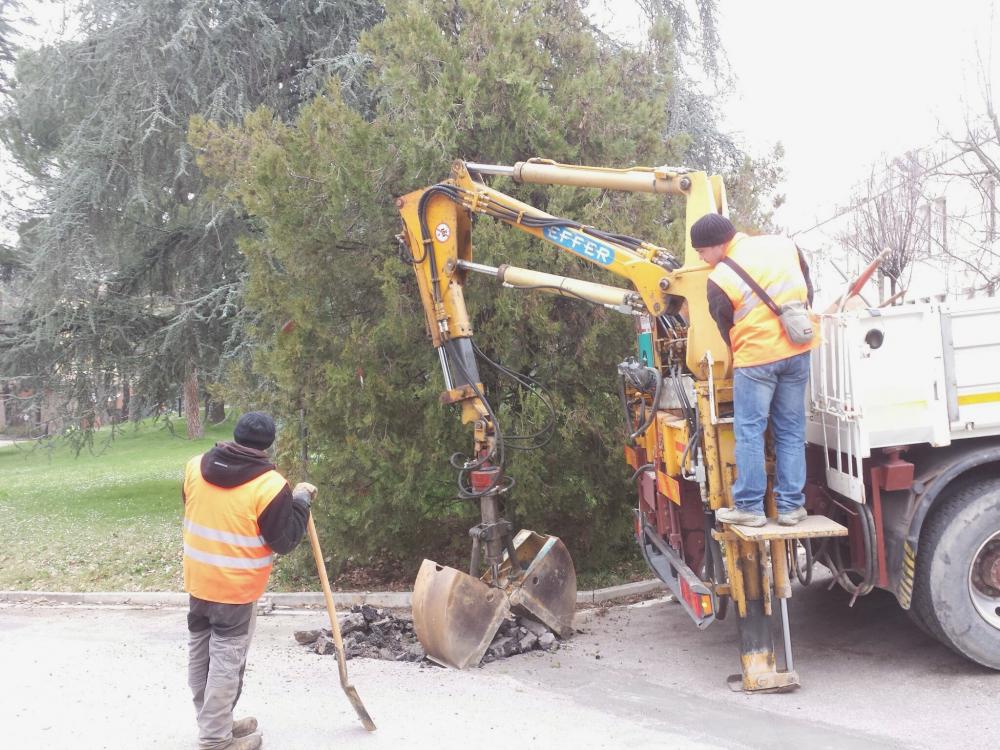

La pavimentazione viene aperta e il terreno rimosso dall’impresa specializzata. Le condizioni del cantiere, la sicurezza delle pareti e la profondità influenzano direttamente le operazioni.

07
Piccola perdita evidenziata da bolle di soluzione saponosa su un tubo blu
Le bolle rendono visibile il passaggio del gasFOTOGRAFIA TECNICA SEE-TECH

Le bolle rendono visibile il passaggio del gas

Quando la tubazione è scoperta, l’applicazione di una soluzione saponosa su un punto in prova può produrre bolle nel luogo in cui esce il gas tracciante. È una verifica visiva, non il modo di cercare una perdita sotto terra.

08

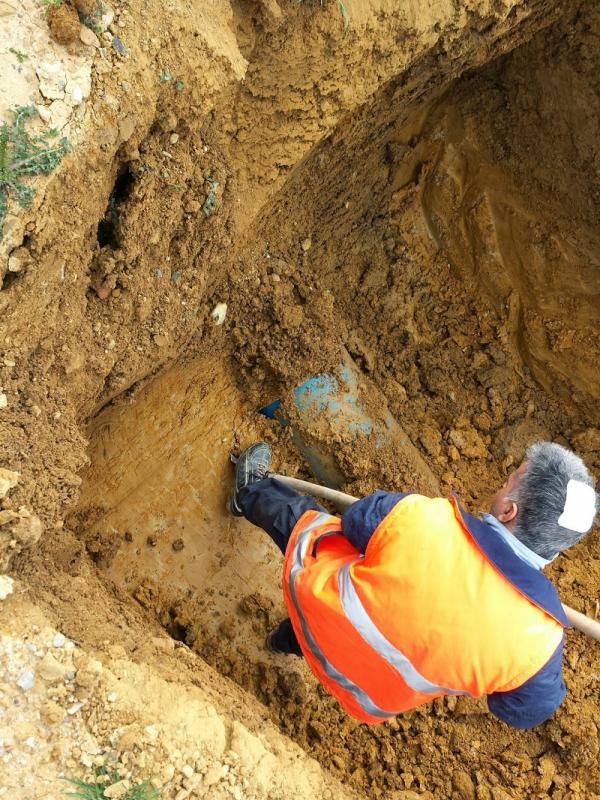

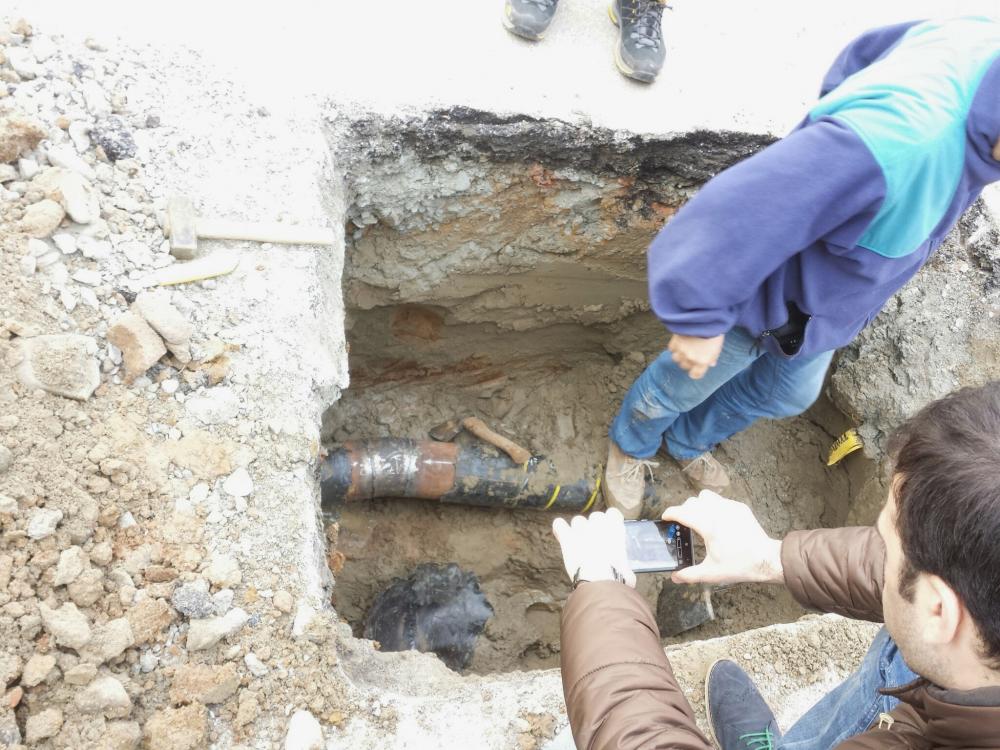

Operatore all’interno di uno scavo profondo per ricerca perdita d’acqua
La profondità vista con una persona nello scavoFOTOGRAFIA TECNICA SEE-TECH

La profondità vista con una persona nello scavo

La presenza dell’operatore fornisce un riferimento visivo immediato sulla dimensione della trincea. La profondità è reale nelle immagini, ma non viene attribuito un valore in metri non documentato.

RICERCA PERDITE SU STRADA · PROVE E LOCALIZZAZIONE

Prove di pressione, gas tracciante e giunti portati a vista.

La sequenza mostra letture di pressione con manometri, installazione del sistema di prova, furgone attrezzato SEE-TECH, scavo lungo la strada e verifica diretta dei giunti mediante soluzione saponosa.

Fessura longitudinale sul raccordo metallico della rete idrica
Raccordo e possibile discontinuitàRICERCA PERDITE SU CONDOTTA STRADALE

Raccordo e possibile discontinuità

Un primo piano del raccordo mostra una fessurazione: il difetto viene osservato da vicino prima di attribuirgli un significato diagnostico.

Manometro digitale collegato alla prova di pressione sulla rete acquedottistica
Manometro e condizioni di provaRICERCA PERDITE SU CONDOTTA STRADALE

Manometro e condizioni di prova

Le fotografie della strumentazione sono utili per capire come si controllano le condizioni operative, senza confondere la misura con la localizzazione.

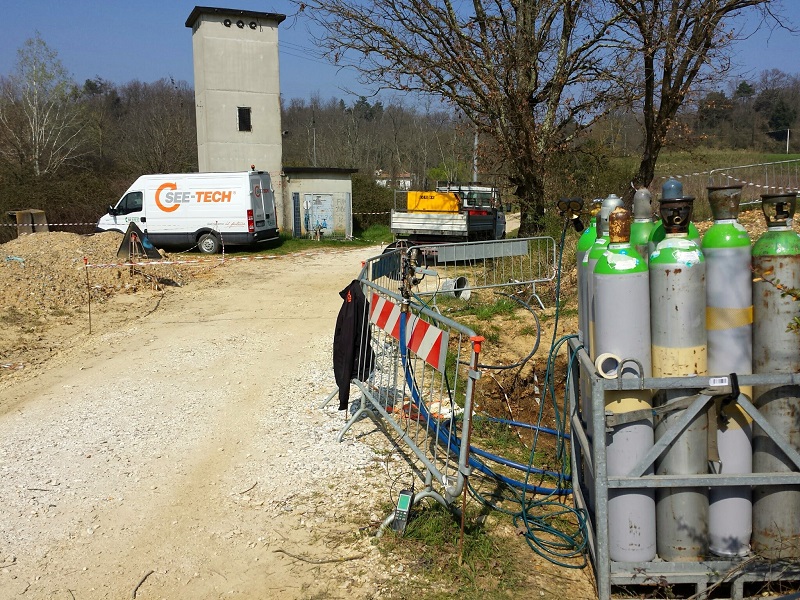

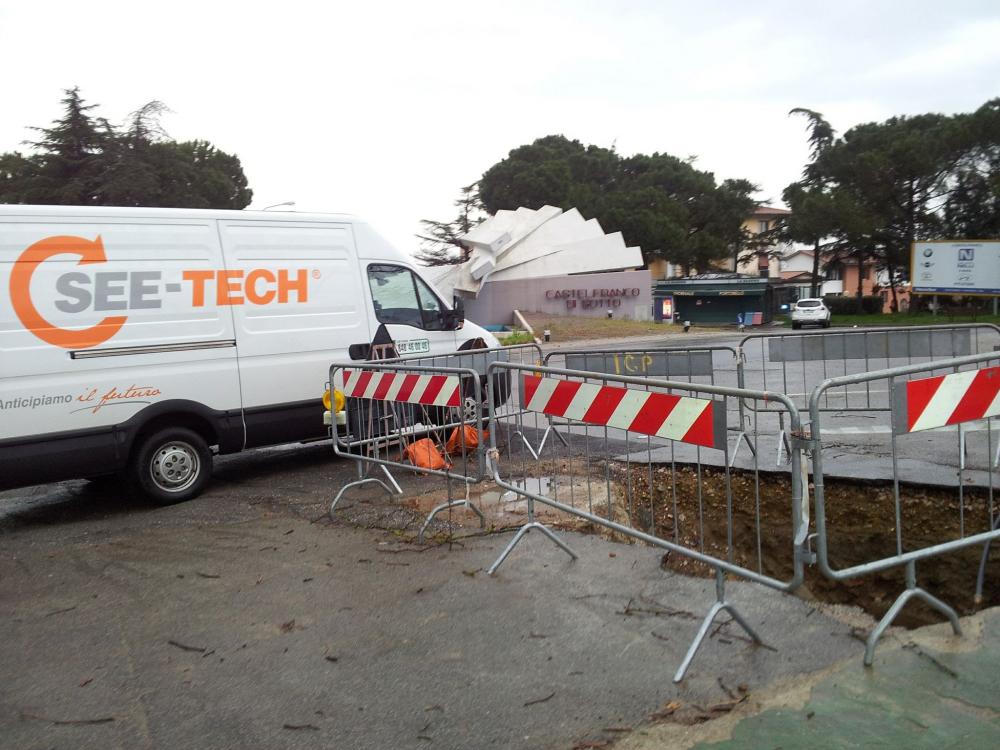

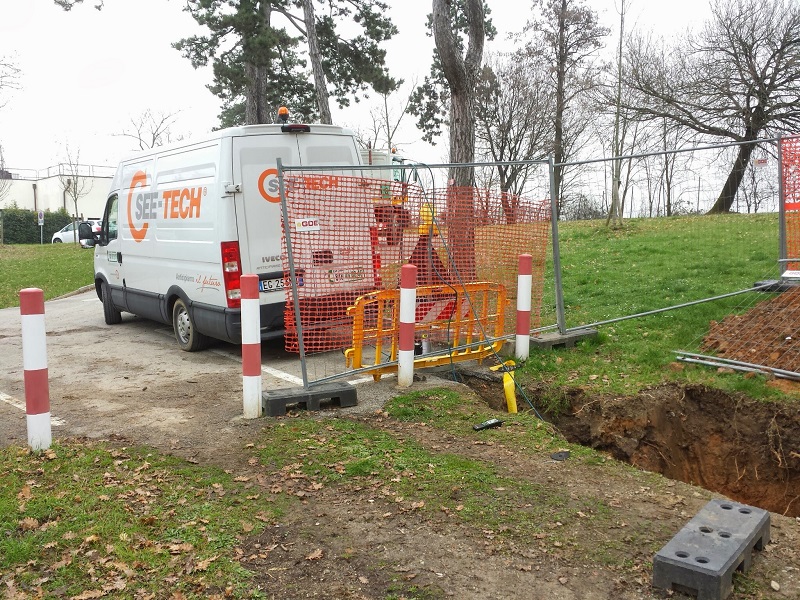

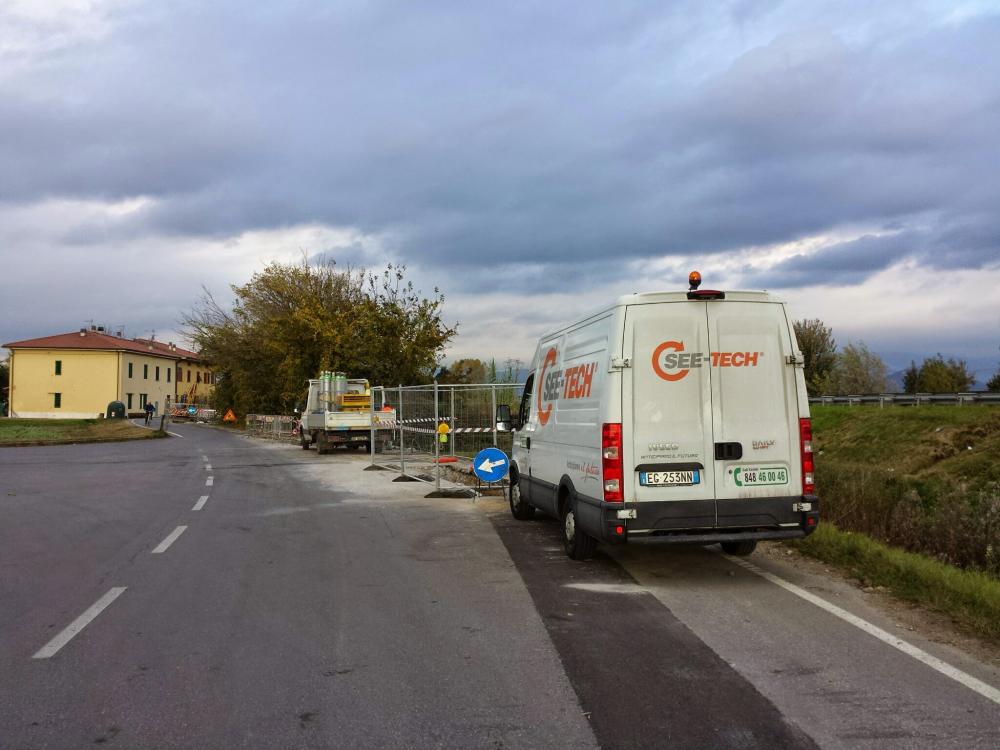

Cantiere stradale con furgone e attrezzature per la ricerca perdite
Mezzo tecnico in prossimità della stradaRICERCA PERDITE SU CONDOTTA STRADALE

Mezzo tecnico in prossimità della strada

L’indagine su rete stradale richiede un luogo di sosta compatibile con il cantiere e l’accesso ai punti di collegamento, senza attraversare la carreggiata con tubazioni.

Bombole del gas tracciante nel vano attrezzato del furgone SEE-TECH
Bombole e impianto di provaRICERCA PERDITE SU CONDOTTA STRADALE

Bombole e impianto di prova

Il vano operativo documenta la dotazione per la ricerca strumentale e la necessità di gestire collegamenti e prove in condizioni controllate.

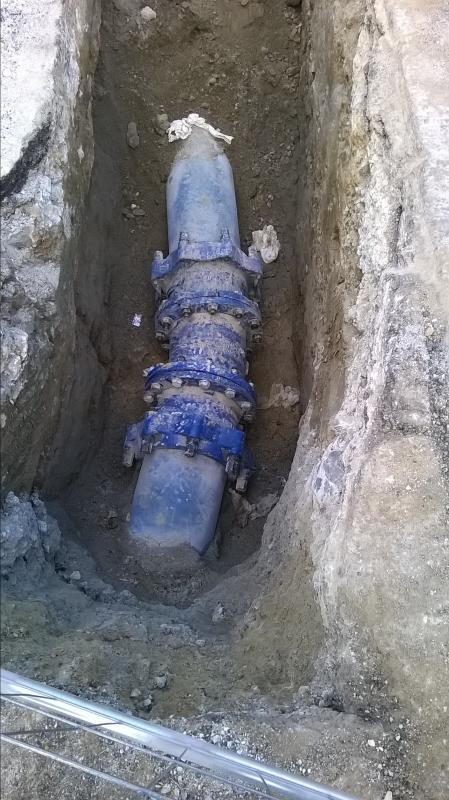

Giunto blu su condotta acquedottistica portata a vista nel terreno
Giunto esposto nella trinceaRICERCA PERDITE SU CONDOTTA STRADALE

Giunto esposto nella trincea

Il grande diametro e la posizione in scavo non impediscono che il difetto sia molto circoscritto.

Bolle di soluzione saponosa sul giunto della condotta interrata
Bolle sulla giunzioneRICERCA PERDITE SU CONDOTTA STRADALE

Bolle sulla giunzione

Sulla giunzione appare schiuma della soluzione saponosa: durante una prova con gas, la crescita delle bolle segnala un punto di fuoriuscita.

Bolle di soluzione saponosa sul giunto della condotta interrata
Particolare delle bolleRICERCA PERDITE SU CONDOTTA STRADALE

Particolare delle bolle

L’immagine ravvicinata mostra perché un dettaglio così piccolo può essere decisivo anche su una tubazione di grande diametro.

Tecnico con sonda durante la ricerca su condotta acquedottistica
Operatore e condotta a vistaRICERCA PERDITE SU CONDOTTA STRADALE

Operatore e condotta a vista

Il tecnico verifica la zona individuata nella trincea. La conferma sul tubo esposto è distinta dalla lettura strumentale effettuata prima.

Condotta acquedottistica scoperta con raccordo blu e giunto ispezionabile
Raccordo ispezionabileRICERCA PERDITE SU CONDOTTA STRADALE

Raccordo ispezionabile

Il dettaglio dall’alto consente di osservare la connessione e la conformazione del tubo senza alterare digitalmente il difetto.

Formazione di bolle sulla giunzione sottoposta a prova con gas
La soluzione saponosa rende visibile il difettoRICERCA PERDITE SU CONDOTTA STRADALE

La formazione delle bolle sul raccordo

In questa fotografia il gas in pressione fa crescere la schiuma applicata attorno al giunto. Il difetto può apparire piccolo, ma richiedere una lunga e complessa ricerca.

Perché la foto del furgone è utile: la ricerca strumentale su strada richiede accessibilità al punto di prova e un’area di stazionamento per il mezzo. Non si attraversa la carreggiata con tubazioni; viabilità, transiti e lavori di scavo restano soggetti all’organizzazione del cantiere.

SOLUZIONE SAPONOSA · GIUNZIONE IN SCAVO

Una piccola schiuma su un giunto importante.

Una sequenza ravvicinata mostra la giunzione blu e l’accumulo di schiuma lungo il raccordo. La fotografia documenta l’osservazione durante la prova: non sostituisce la misura e non dimostra da sola la successiva tenuta della riparazione.

Accostare questa foto allo scavo con il tecnico permette di comprendere un punto essenziale: la gravità operativa non dipende soltanto dalle dimensioni visibili della perdita. Contano posizione, contesto, accessibilità e condizioni dell’infrastruttura.

Bolle di soluzione saponosa sul giunto della condotta interrata
Prova con soluzione saponosa: bolle visibili in prossimità della giunzione.ARCHIVIO SEE-TECH

VIDEO ORIGINALI · FILMATI DAL CANTIERE

La perdita si vede meglio in movimento.

Le anteprime mostrano veri fotogrammi o immagini d’archivio del relativo intervento. I tre filmati YouTube della pagina precedente restano disponibili e vengono caricati solo dopo il clic, senza connessioni preventive al servizio esterno.

Piccola perdita visibile sulla condotta

Una fuoriuscita puntuale su tubazione portata a vista.

Dettaglio del punto di dispersione

La perdita può essere ridotta anche su una grande condotta.

Scavo e condotta in esame

Documentazione reale di ricerca su acquedotto stradale.

VIDEO REALI · PROVE SU CONDOTTE E RACCORDI

Dalle prove di pressione ai giunti portati a vista.

Le riprese mostrano fasi operative reali della ricerca perdite su acquedotti: manometri, collegamenti con gas tracciante, controlli sul giunto e tubazione portata a vista. I filmati sono riprodotti senza audio.

Prove di pressione, gas tracciante e giunti a vista

Filmati operativi senza audio su manometri, collegamenti, raccordi, formazione di bolle e ricerca in scavo.

Attività operativa del tecnico durante la verifica della rete idrica

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Lettura della pressione sul display del manometro digitale

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Collegamenti di prova predisposti al margine della strada

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Tubo di collegamento e valvola impiegati nella prova

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Raccordi e manometro durante la prova di pressione

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Valvola accessibile nel pozzetto della condotta idrica

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Manometro analogico collegato alla tubazione in prova

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Manometro e raccordo utilizzati per il controllo della tenuta

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Bombole gas tracciante all’interno del veicolo operativo

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Regolatori e collegamenti sulle bombole di gas tracciante

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Manometro analogico accanto alla valvola del punto di prova

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Bolle della soluzione saponosa sul raccordo in prova con gas

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Sezione di un raccordo metallico durante il controllo del collegamento

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Particolare della lettura del manometro analogico

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Manometro con rubinetto e tubazione di servizio

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Giunto flangiato di una condotta idrica portata a vista

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

Sonda utilizzata dal tecnico presso la tubazione nello scavo

Filmato reale della verifica tecnica su condotte e raccordi della rete idrica stradale.

FOTOGRAFIE ORIGINALI · ARCHIVIO INTERVENTI

Documentazione fotografica della ricerca perdite su acquedotti.

Le immagini documentano le diverse fasi operative della ricerca perdite su reti stradali: valvole e pozzetti, prove di pressione, piccole fessure nei raccordi, gas tracciante, grandi condotte interrate, scavi, giunti e perdite evidenziate dalle bolle.

Prove di pressione e raccordi metallici

Manometri digitali e analogici, valvole di prova, collegamenti e particolari di una piccola fessura sul raccordo.

Gas tracciante e verifica del punto di perdita

Punto di carico, furgone attrezzato, trincea, giunto flangiato, bolle saponose e tecnico al lavoro sulla condotta.

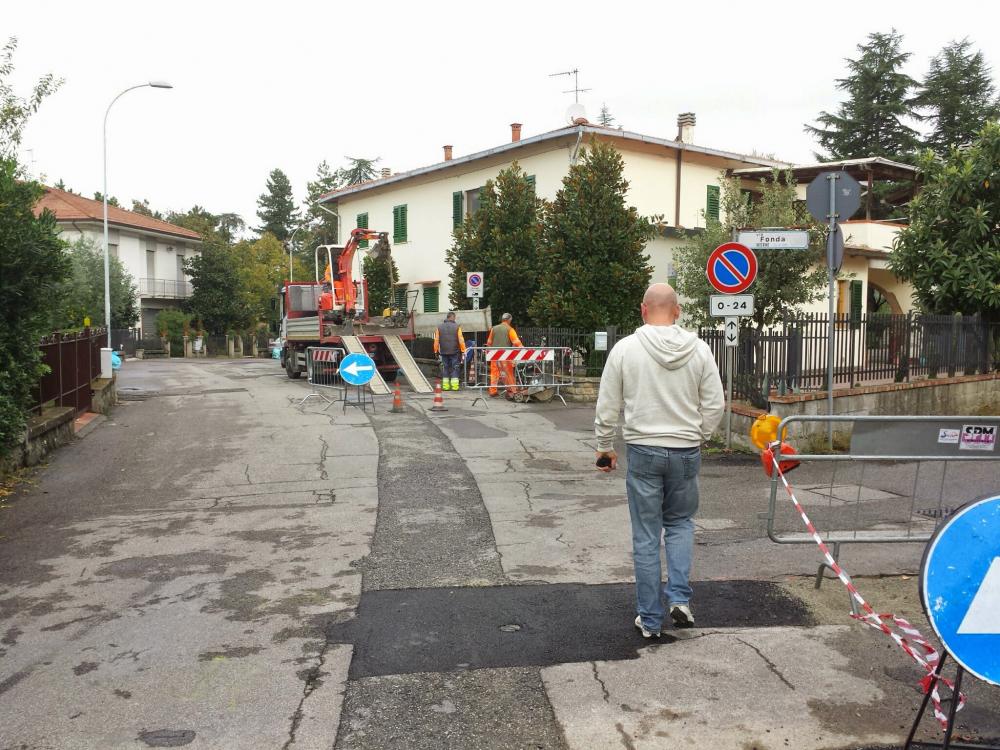

Scavi profondi e grandi condotte acquedottistiche

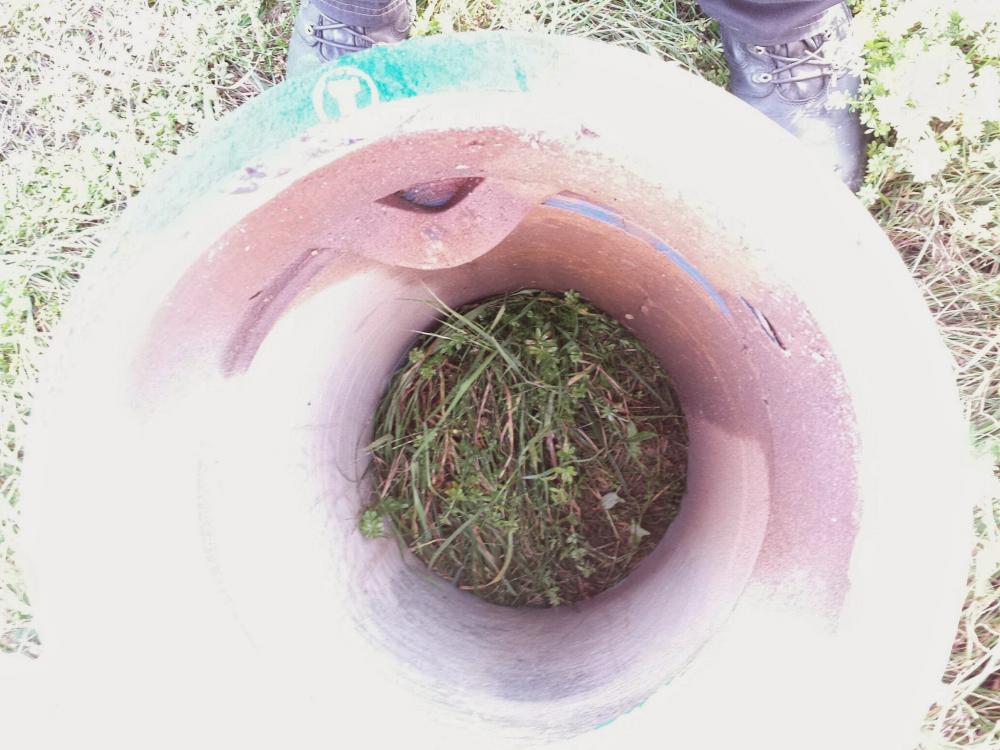

Mezzi d’opera, tubazioni di grande diametro, raccordi a T, guarnizioni fuori sede e perdite portate a vista.

Le fotografie provengono da interventi distinti: documentano tecniche e risultati realmente osservati, ma non devono essere interpretate come una singola sequenza di riparazione. Lo scavo e il ripristino competono alle imprese incaricate.

PER GESTORI, AZIENDE E RESPONSABILI DI RETE

Cosa serve per valutare una ricerca su acquedotto stradale.

Alcune informazioni rendono più accurata la valutazione preliminare e aiutano a organizzare una prova compatibile con la sicurezza dell’infrastruttura.

01

Caratteristiche rete

Diametro indicativo, materiale della tubazione, posizione nota di valvole e diramazioni, eventuale planimetria.

02

Condizioni di esercizio

Pressioni, portata o cali anomali riscontrati, controlli già eseguiti e responsabile incaricato delle manovre.

03

Accessi alle prove

Punti di collegamento e modalità tecnicamente consentite per ogni verifica, concordate con il gestore.

04

Viabilità e logistica

Organizzazione della sosta del mezzo, accessi al cantiere e sicurezza del traffico e delle altre reti.

Distinzione delle responsabilità: SEE-TECH si occupa della ricerca strumentale e della localizzazione. Intercettazioni e manovre sul servizio, scavi, riparazioni, ripristini e prove finali sono affidati agli operatori e alle imprese competenti incaricati.

RICERCA PERDITE SU ACQUEDOTTI · COSA SAPERE

Domande frequenti sulle reti idriche stradali.

Profondità, gas tracciante, bolle saponose, grandi diametri e differenze fra ricerca e riparazione.

Perché una condotta così grande può avere una perdita tanto piccola?

Il diametro della tubazione descrive la portata e la dimensione della rete, non l’ampiezza del difetto. Una guarnizione fuori sede, una piccola fessura o un raccordo difettoso possono generare una dispersione limitata ma persistente.

A cosa servono le bolle di sapone mostrate nelle fotografie?

Si applica una soluzione saponosa sul punto accessibile e sottoposto a prova con gas. Se il gas fuoriesce dalla giunzione può formare o far crescere le bolle, indicando un punto non a tenuta. Non è una tecnica utilizzabile direttamente su una tubazione ancora sepolta.

Le bolle significano che l’acqua perde in superficie?

Non necessariamente. Nelle immagini descritte le bolle si riferiscono al gas utilizzato nella prova: rendono visibile la fuoriuscita del gas dalla condotta esposta.

Perché serve il gas tracciante su un acquedotto?

Quando tecnicamente idoneo, il gas tracciante può aiutare a cercare punti di dispersione su tratti che non mostrano acqua affiorante, integrando altri riscontri. Modalità di impiego e collegamento dipendono dalla rete e dal manutentore.

La ricerca funziona a qualsiasi profondità?

No. Profondità, tipo di terreno, pavimentazione, acqua nel sottosuolo, caratteristiche della condotta e presenza di sottoservizi possono limitare la capacità di rilevare i segnali. Ogni caso richiede una valutazione.

Potete misurare la profondità dallo scavo fotografato?

Senza una misura documentata non è corretto attribuire metri precisi. La persona all’interno della trincea permette però di comprendere visivamente l’entità della profondità.

Quali diametri di condotta trattate?

La fattibilità non dipende da un solo diametro; è necessario conoscere materiale, diametro indicativo, sviluppo della rete, punti di accesso e modalità di prova consentite.

Eseguite la ricerca anche in una strada aperta al traffico?

L’intervento si pianifica in accordo con il responsabile della rete e con chi gestisce viabilità e cantiere. Segnaletica, accessi, sosta del mezzo e autorizzazioni devono rendere l’operazione sicura.

SEE-TECH esegue anche scavo e riparazione?

La specializzazione documentata nella pagina è la ricerca e localizzazione strumentale. Scavo, riparazione e ripristino sono attività svolte dalle imprese competenti incaricate.

Perché non basta un piccolo affioramento d’acqua per trovare il punto?

L’acqua può migrare nel terreno o seguire sottoservizi e vuoti. La localizzazione richiede la valutazione di più indizi e, quando necessario, la verifica della condotta messa a vista.

Una prova con gas può essere effettuata senza interrompere l’acquedotto?

Non si può generalizzare. L’isolamento dei tratti, il controllo delle condizioni di prova e ogni manovra devono essere valutati e gestiti con il responsabile dell’infrastruttura.

Come viene comunicato il risultato?

Vengono riferiti i riscontri della ricerca e l’eventuale zona da verificare. La relazione tecnica e i materiali documentali dipendono da quanto previsto nell’offerta.

La foto con la guarnizione fuori sede prova l’esito di una riparazione?

La fotografia documenta una condizione del raccordo. L’esito finale della riparazione e le eventuali prove di tenuta richiedono una verifica distinta: non si ricavano automaticamente da una singola immagine.

RICERCA PERDITE · ACQUEDOTTI E RETI STRADALI

Hai una dispersione su una condotta interrata?

Invia le informazioni della rete attraverso il percorso guidato SEE-TECH. Valuteremo la fattibilità di un’indagine specialistica programmata.

Richiedi intervento
Fotografia SEE-TECH
Fotografia di intervento ingrandita
