Intervento reale · area di Bibbona
Perdita occulta localizzata con gas tracciante a Bibbona
Una tubazione in polietilene attraversava il fabbricato e proseguiva verso un’area esterna. Lo Special Tracer Gas ha permesso di intercettare la fuoriuscita nel punto di perdita, guidare uno scavo circoscritto e riparare la condotta senza estendere inutilmente l’apertura.
01 Estensione dell’impianto

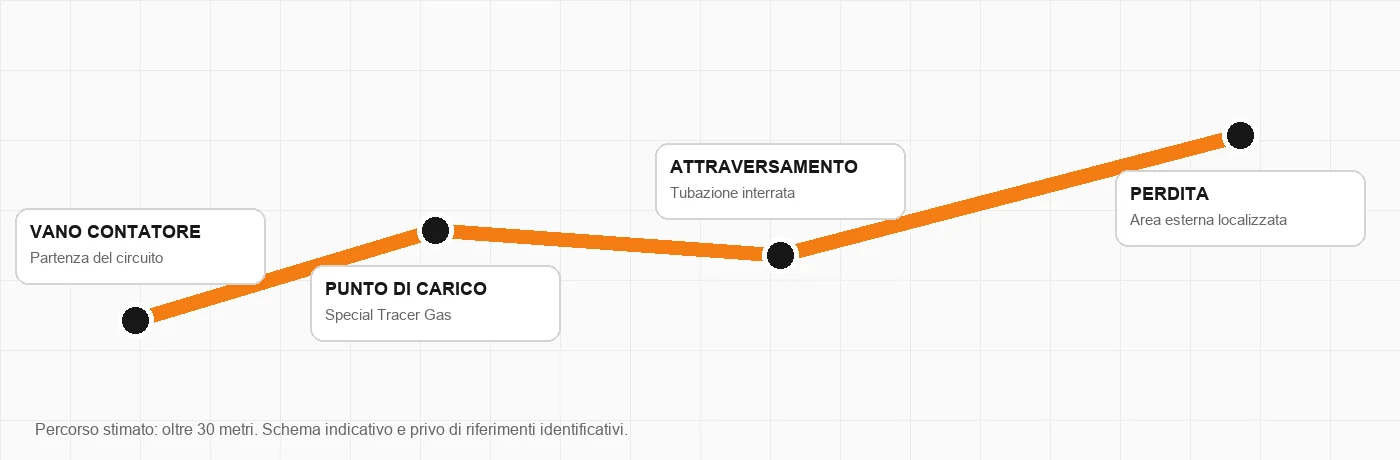

Dal contatore all’area esterna
Dal vano contatore la tubazione attraversa il fabbricato e raggiunge il punto di perdita localizzato all’esterno. Il percorso è stimato in oltre 30 metri di condotta interrata; si tratta di una valutazione indicativa ricavata dalla planimetria, non di una misura certificata.
02 Luogo dell’intervento

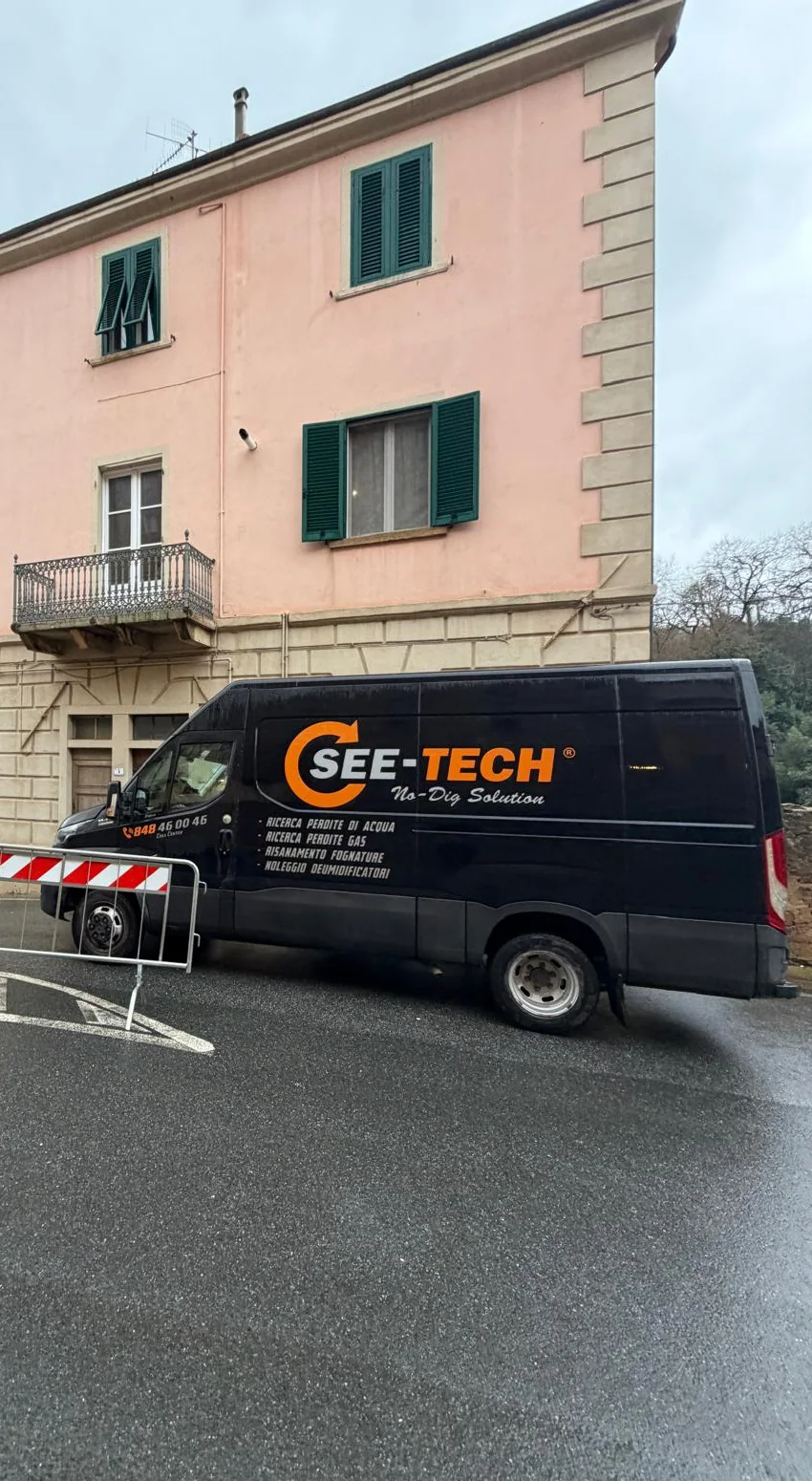

Un impianto che attraversa il fabbricato
La fotografia di contesto apre la sequenza dell’intervento. La condotta partiva dal vano contatore, attraversava l’edificio e raggiungeva l’area esterna dove è stata intercettata la perdita.
ZonaArea di Bibbona
ImpiantoTubo PE 20 mm
ContestoFabbricato e area esterna
03 Punto di carico

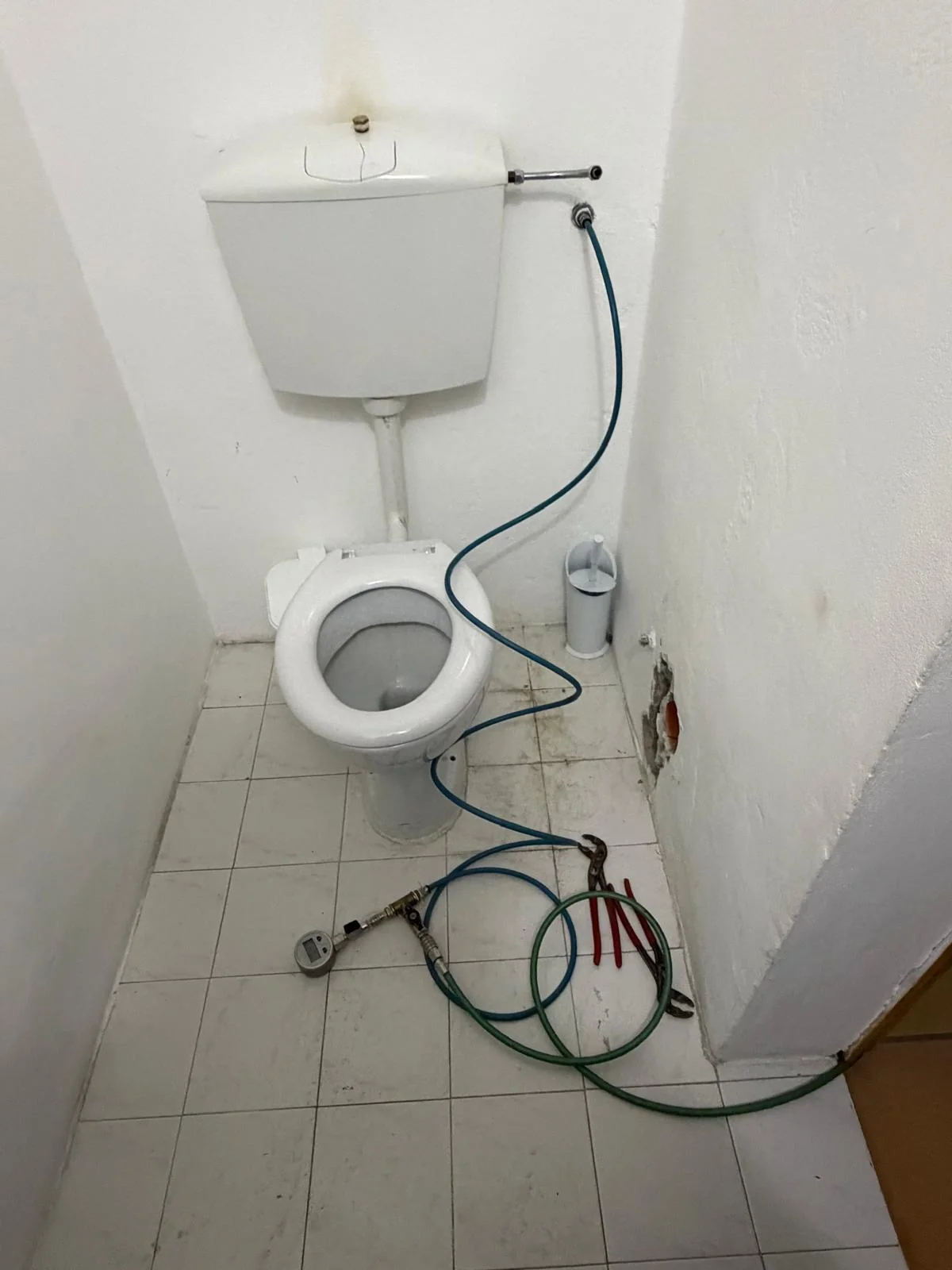

Immissione dello Special Tracer Gas
Il collegamento consente di immettere la miscela nell’impianto. Il gas viene intercettato quando fuoriesce dal punto della perdita e raggiunge la superficie, permettendo di circoscrivere l’area da aprire.
MetodoSpecial Tracer Gas
ObiettivoIntercettare la perdita
EsitoArea circoscritta
04 Punto della perdita

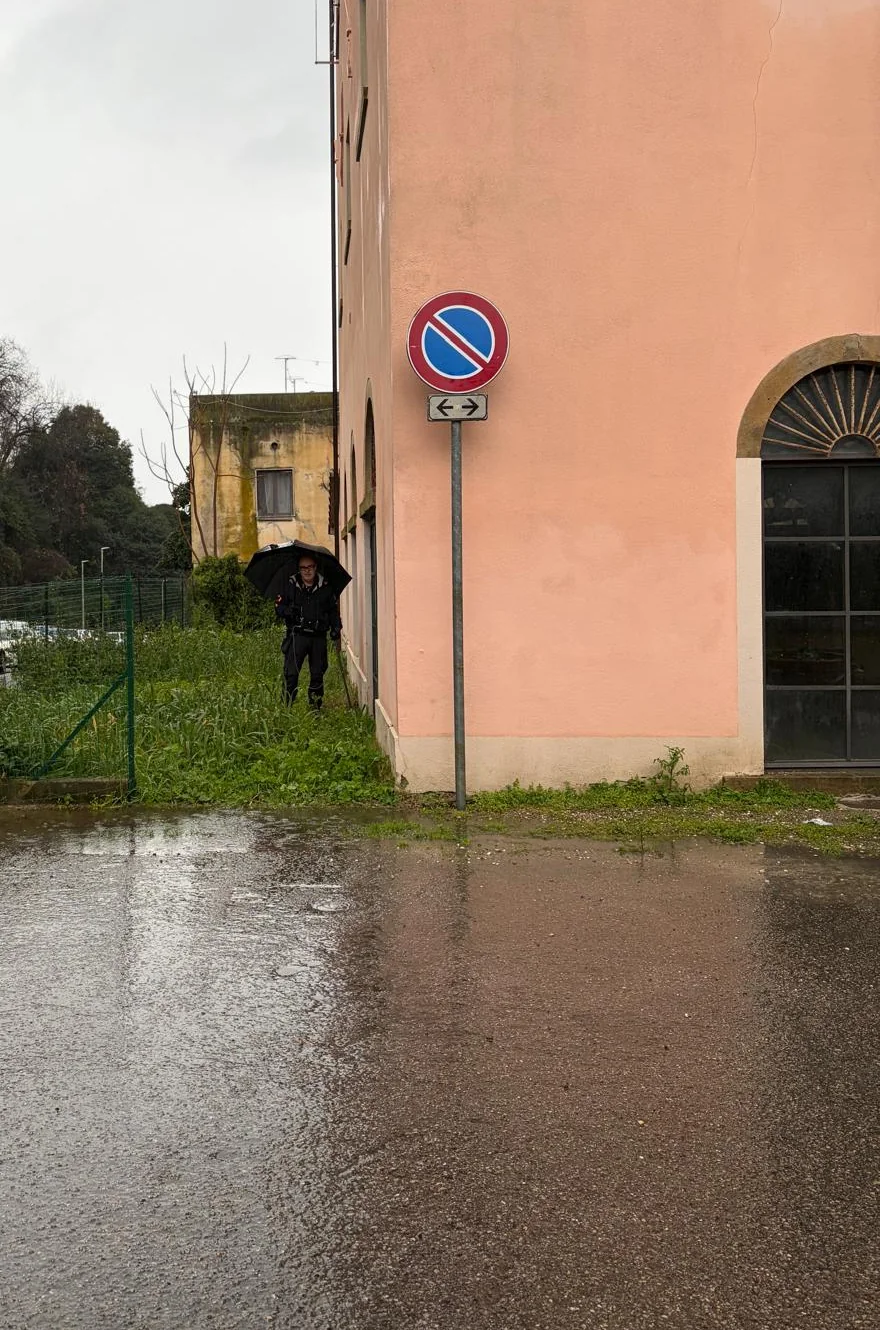

Il tecnico nel punto localizzato
Gli strumenti restringono la ricerca a una fascia precisa lungo il perimetro esterno. Il tecnico individua il punto in cui concentrare lo scavo.
Area circoscritta. Il punto si trova lungo il perimetro esterno del fabbricato.Punto localizzato. Il tecnico indica la zona prima dell’apertura.
05 Scavo e verifica controllata
La tubazione viene raggiunta nel punto indicato
L’apertura parte dalla zona circoscritta, mentre la linea viene alimentata in modo controllato per rendere evidente la dispersione. Lo scavo prosegue soltanto fino alla profondità necessaria per raggiungere il tubo.

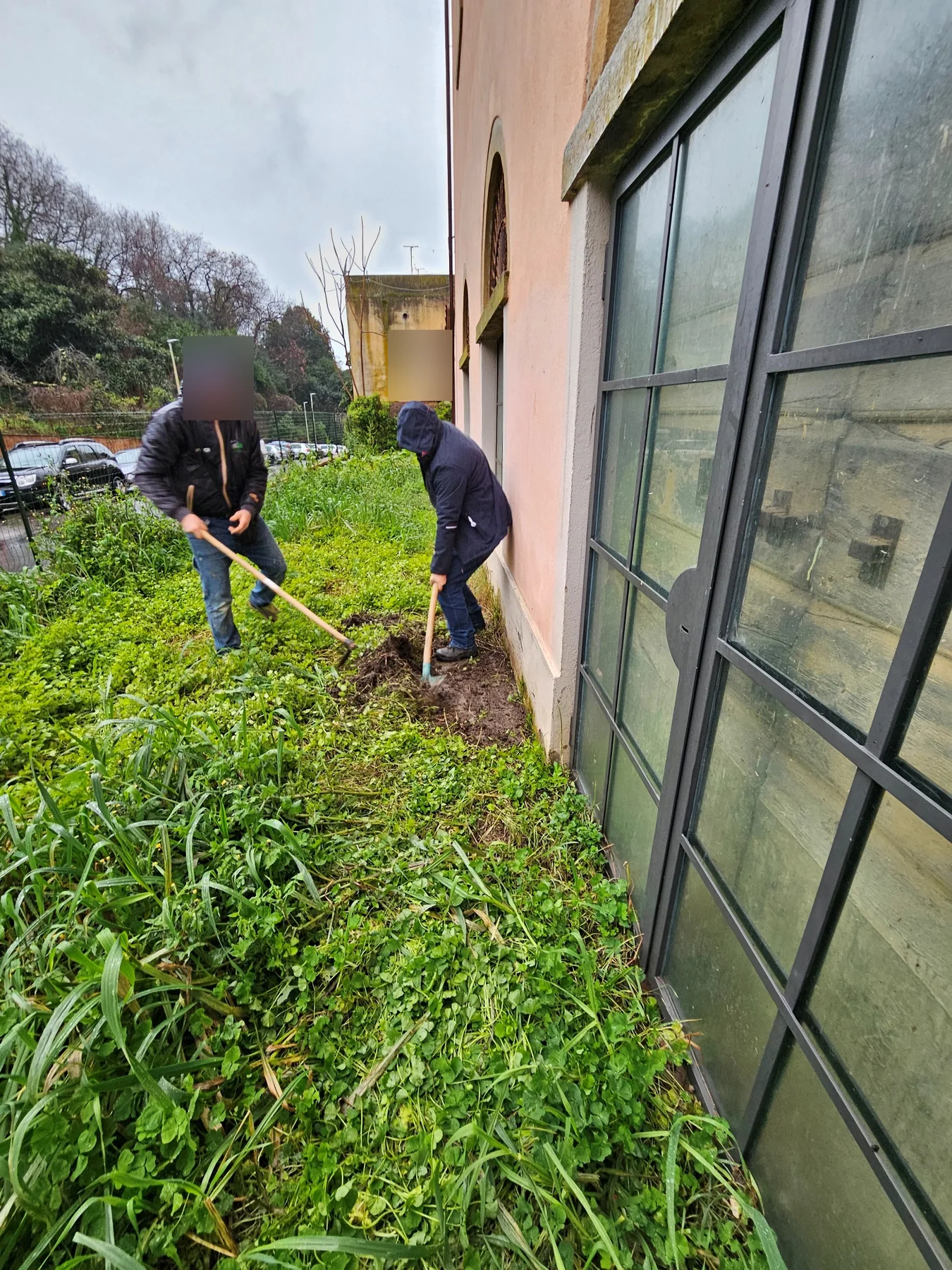

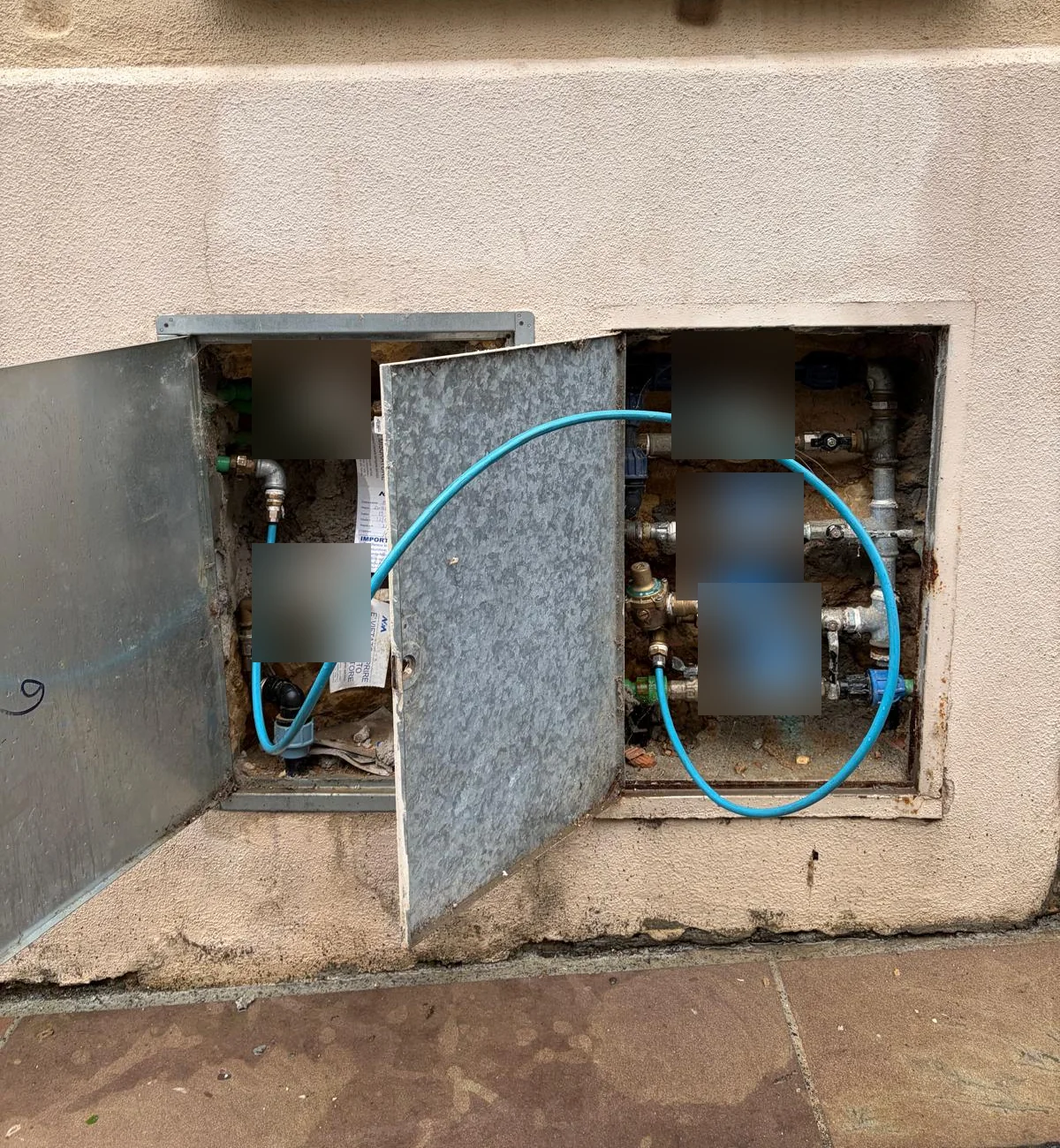

Primo scavo. L’apertura viene concentrata accanto al fabbricato.Verifica della linea. La condotta viene alimentata in modo controllato per documentare la dispersione.

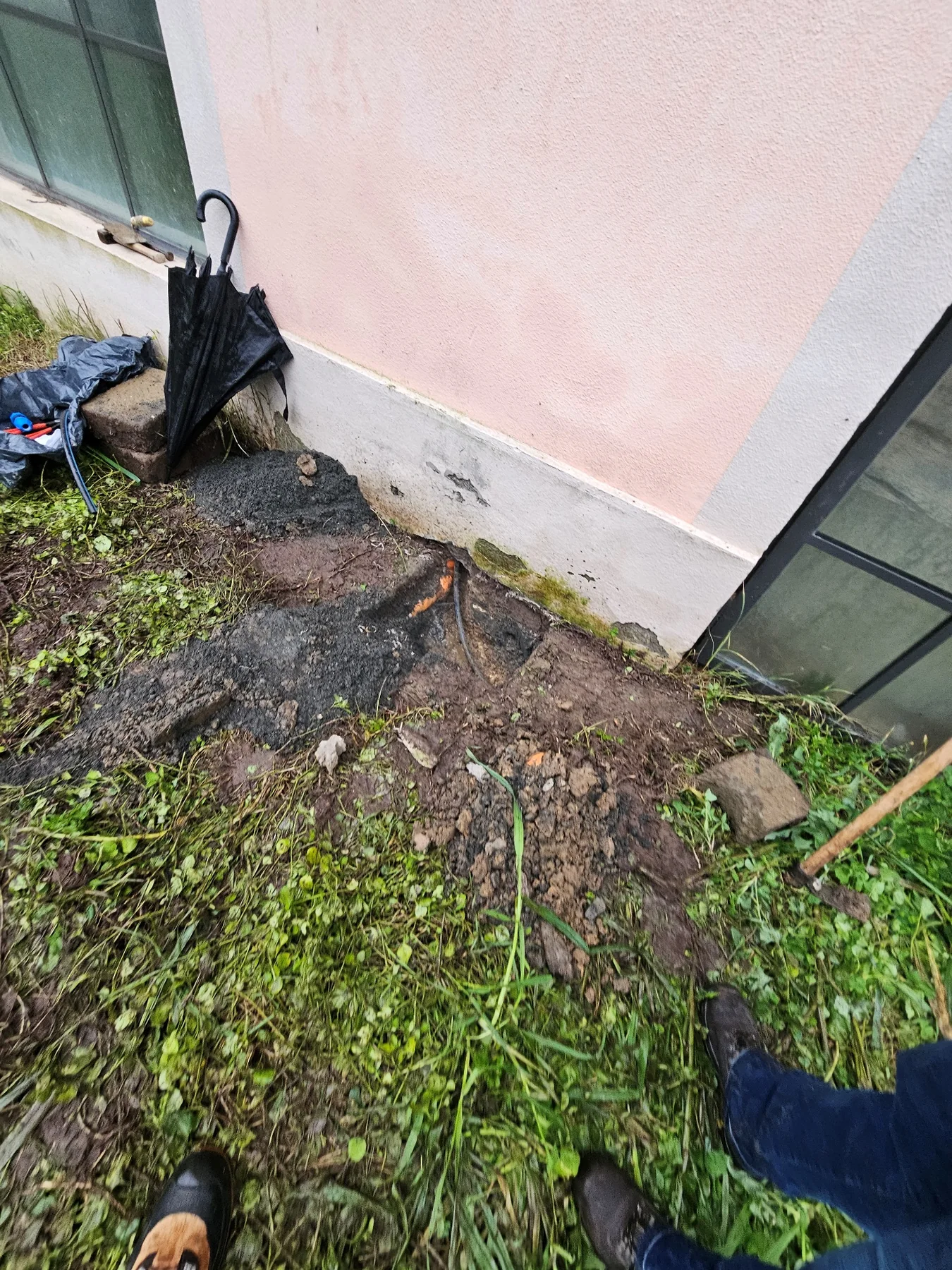

Tubazione raggiunta. Lo scavo prosegue fino al tratto in polietilene indicato dagli strumenti.
06 Perdita reale

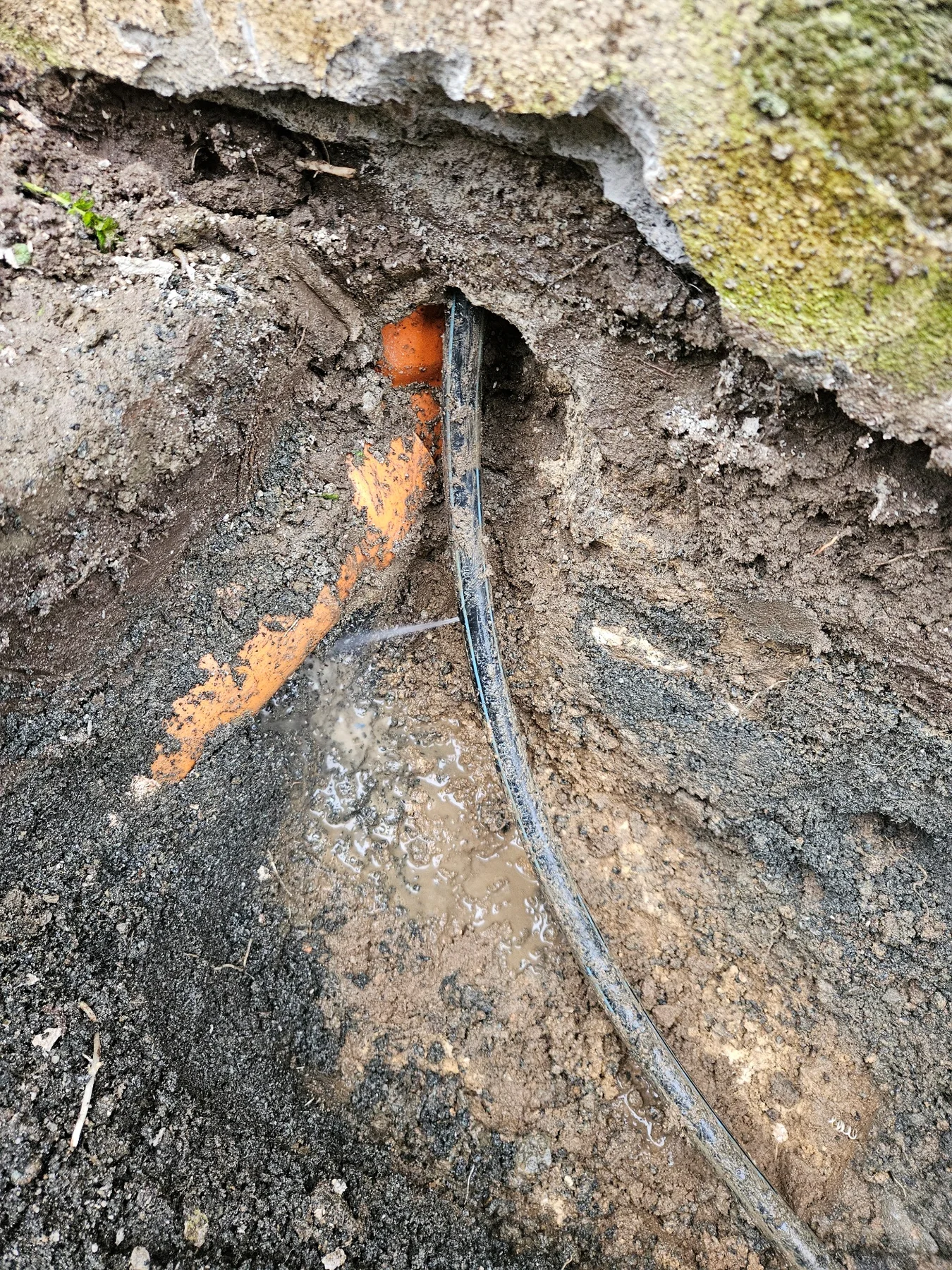

La perdita viene messa a vista
Una volta scoperta la condotta, la fuoriuscita d’acqua conferma il punto preciso del guasto prima della riparazione.
Perdita messa a vista. L’acqua conferma il punto individuato.
07 Riparazione e verifica
Il tratto danneggiato viene sostituito
La riparazione ha previsto circa 30 centimetri di tubo in polietilene da 20 mm e due manicotti PLT 20 × 20 mm. Al termine è stata verificata la tenuta dell’impianto.

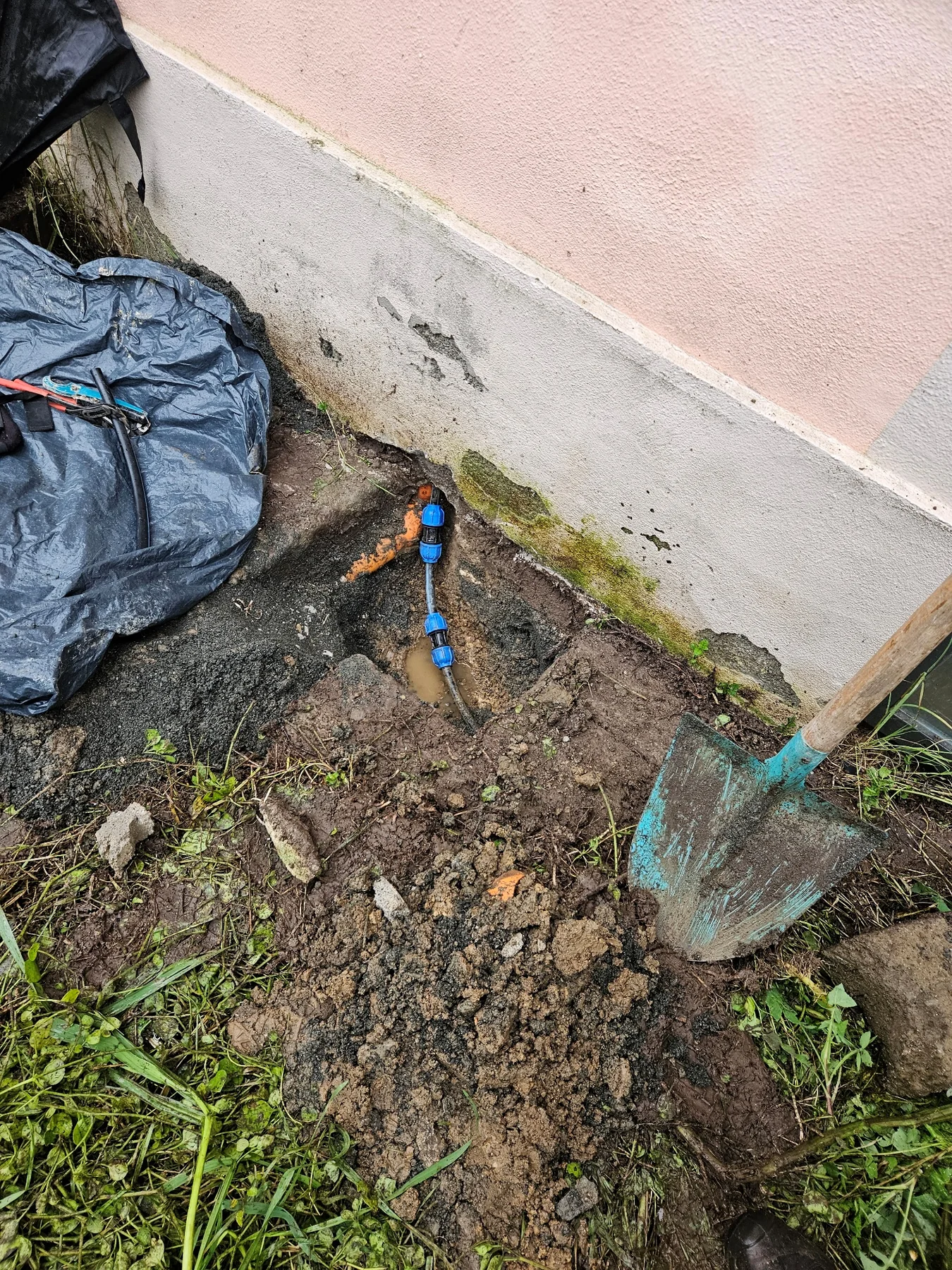

Riparazione completata. I raccordi blu collegano il tratto sostitutivo alla condotta esistente.
Documentazione reale e privacy. La pagina non pubblica nomi, indirizzi, numeri civici, codici di servizio, date, coordinate GPS, targhe, dati dei contatori o volti di terzi.
