Dal punto di carico alla zona della perdita
La relazione riporta il collegamento per lo Special Tracer Gas e il punto della perdita nell’area esterna del capannone. Il carico è documentato nel vano contatore.
Il tratteggio riprende schematicamente i riferimenti della relazione: non indica distanze né costituisce un rilievo esecutivo della tubazione.
Il collegamento nel vano contatore
Lo Special Tracer Gas è stato immesso nella condotta dal punto di collegamento mostrato nella fotografia. La freccia originale della relazione ne indica la posizione.
La verifica sulla pavimentazione esterna

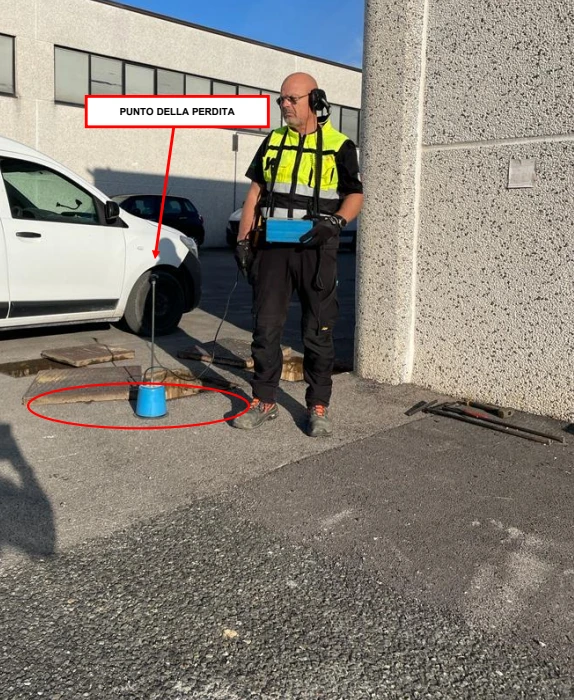

La ricerca strumentale si è concentrata nell’area pavimentata accanto al capannone. La fotografia mostra il tecnico SEE TECH durante le verifiche e conserva la freccia e l’ovale che indicano la zona della perdita.
L’apertura per raggiungere la condotta

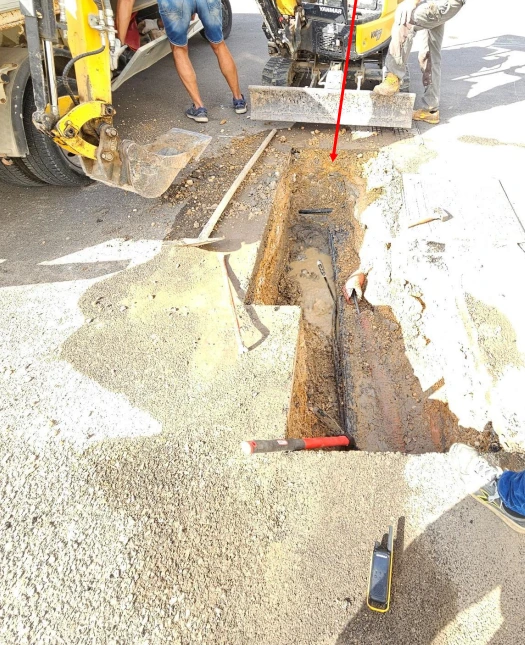

La pavimentazione è stata aperta nella zona individuata. La fotografia documenta lo scavo e l’escavatore utilizzato per accedere alla tubazione interrata.
La tubazione messa a vista

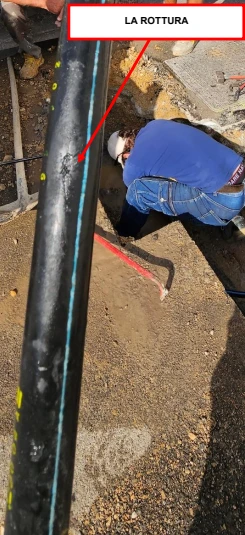

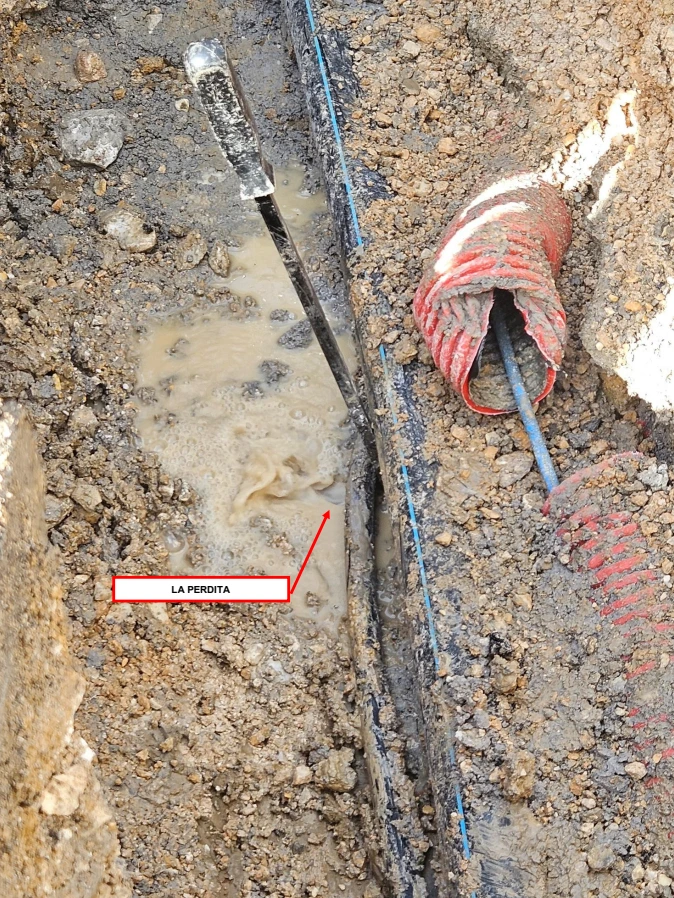

Lo scavo ha messo a vista il tratto interessato dalla perdita. Le fotografie documentano l’acqua nella zona indicata e, successivamente, il dettaglio della rottura sul tubo rimosso.
Il tratto dopo la riparazione

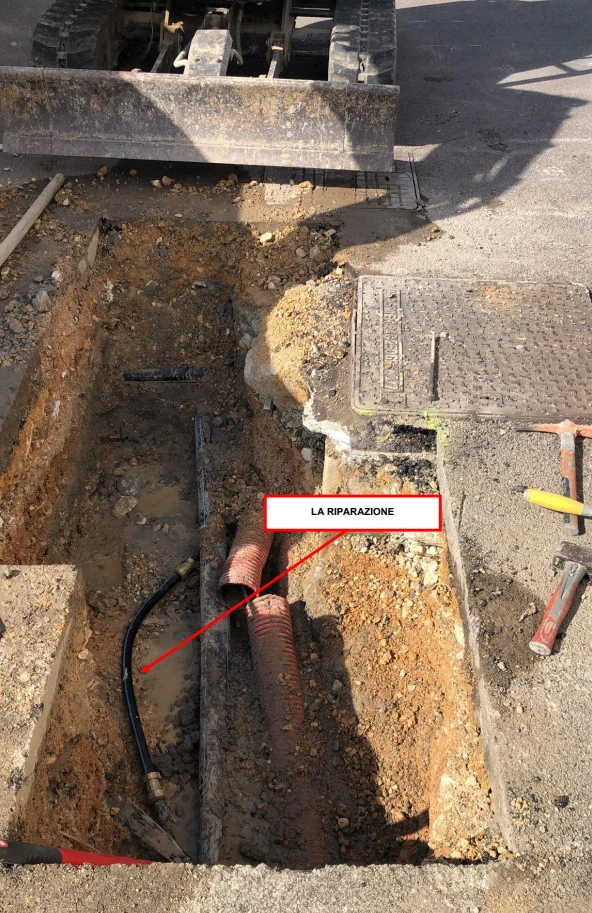

La fotografia conclusiva mostra il tratto riparato e i collegamenti all’interno dello scavo. La sequenza documenta il passaggio dalla ricerca della perdita all’apertura e al ripristino della condotta.
Il contatore al termine dell’intervento

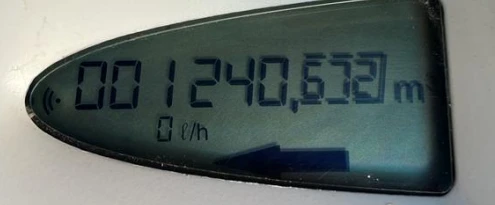

Nella fotografia conclusiva della relazione il display del contatore indica una portata istantanea di 0 l/h al momento dello scatto, la tubazione successivamente alla riparazione risulta a tenuta.
