Vano contatore, punto di carico e punto della perdita
La documentazione individua il vano contatore e il punto della perdita nell’area esterna, mentre il collegamento per il carico dello Special Tracer Gas si trova sul lato opposto del fabbricato.
Schema indicativo ricavato dai punti annotati nella relazione: non rappresenta un rilievo del percorso effettivo della tubazione né le distanze tra i punti.
Immissione dello Special Tracer Gas
La fotografia mostra il collegamento utilizzato per inserire lo Special Tracer Gas nella tubazione, con manometro e tubi di collegamento.
Dopo l’immissione, la ricerca è proseguita nell’area esterna per rilevare il gas fuoriuscito in corrispondenza della perdita.
La ricerca nell’area esterna
Lo Special Tracer Gas è stato inserito nella tubazione. La rilevazione del gas fuoriuscito ha consentito di individuare l’area da verificare con lo scavo.

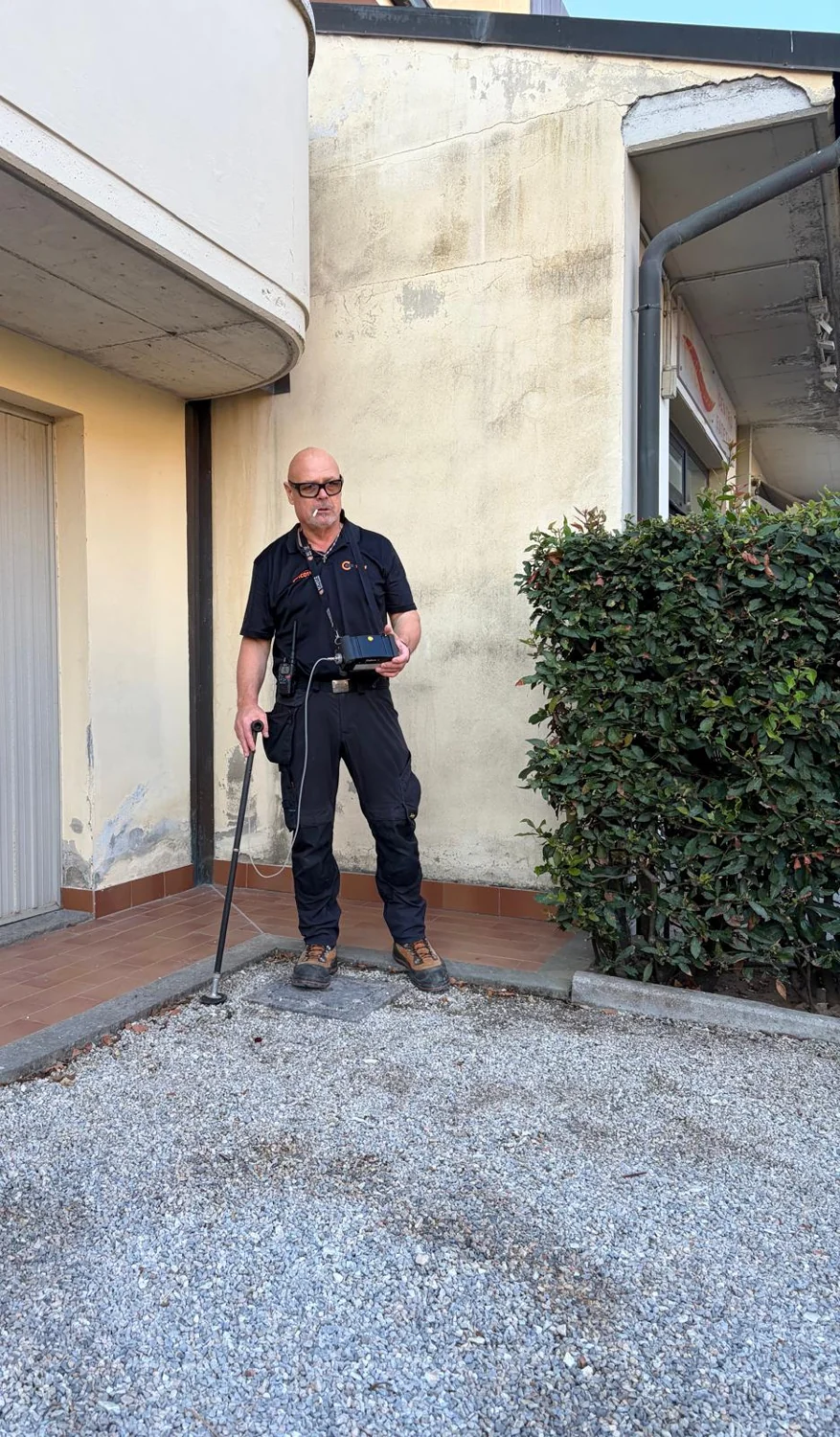

La fotografia documenta il tecnico con la strumentazione nella zona interessata dall’intervento.
L’apertura del terreno

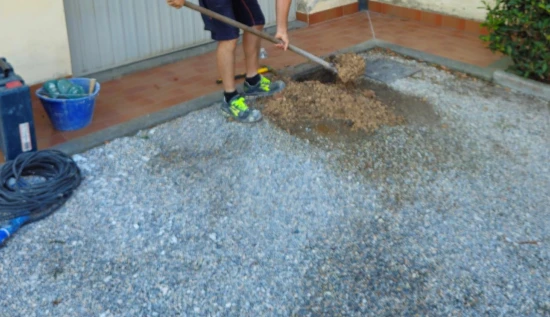

Dopo la ricerca strumentale, lo scavo viene eseguito nell’area individuata per raggiungere la tubazione interrata. La fotografia mostra questa fase, prima della messa a vista della perdita.
La perdita messa a vista

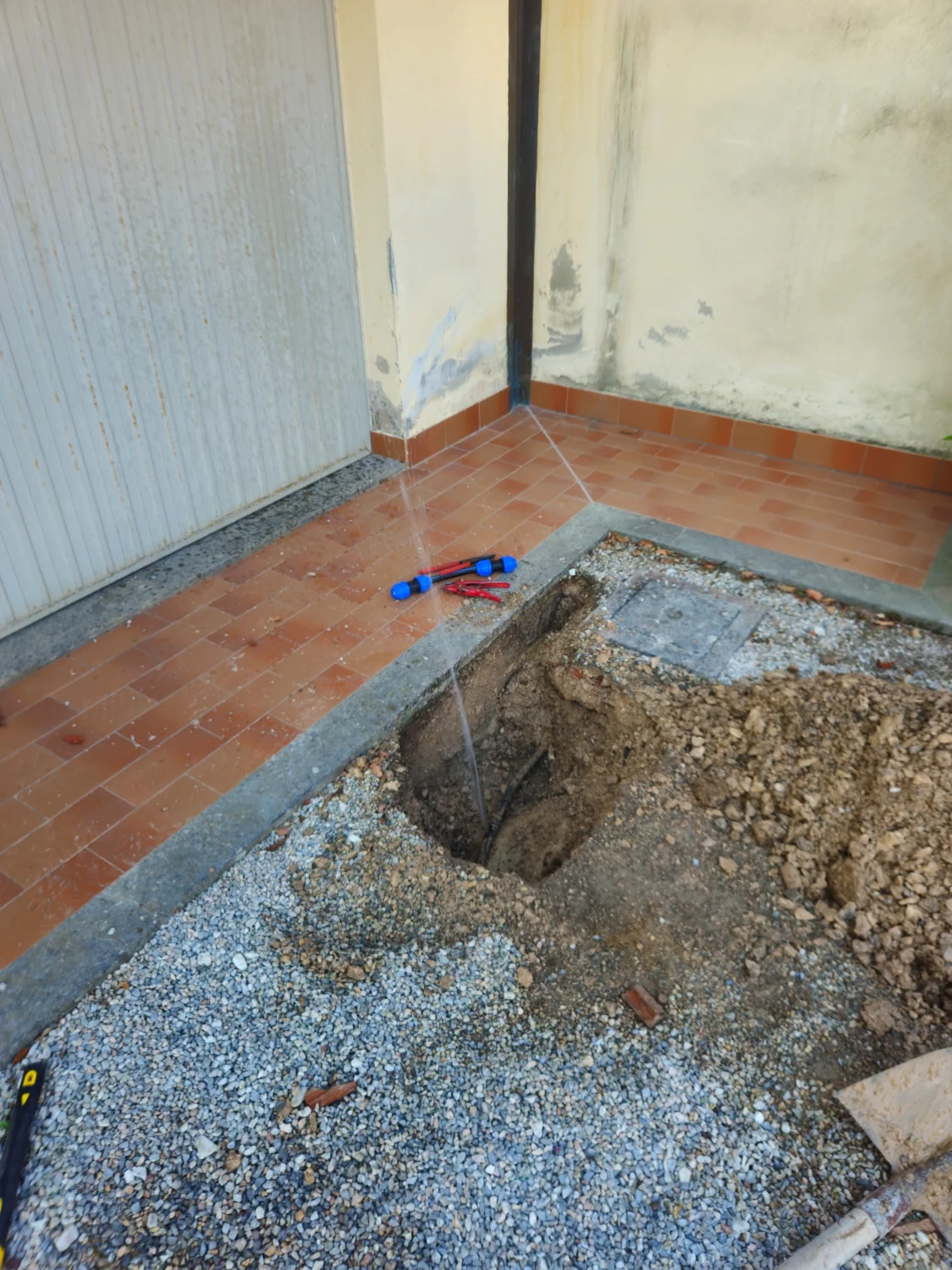

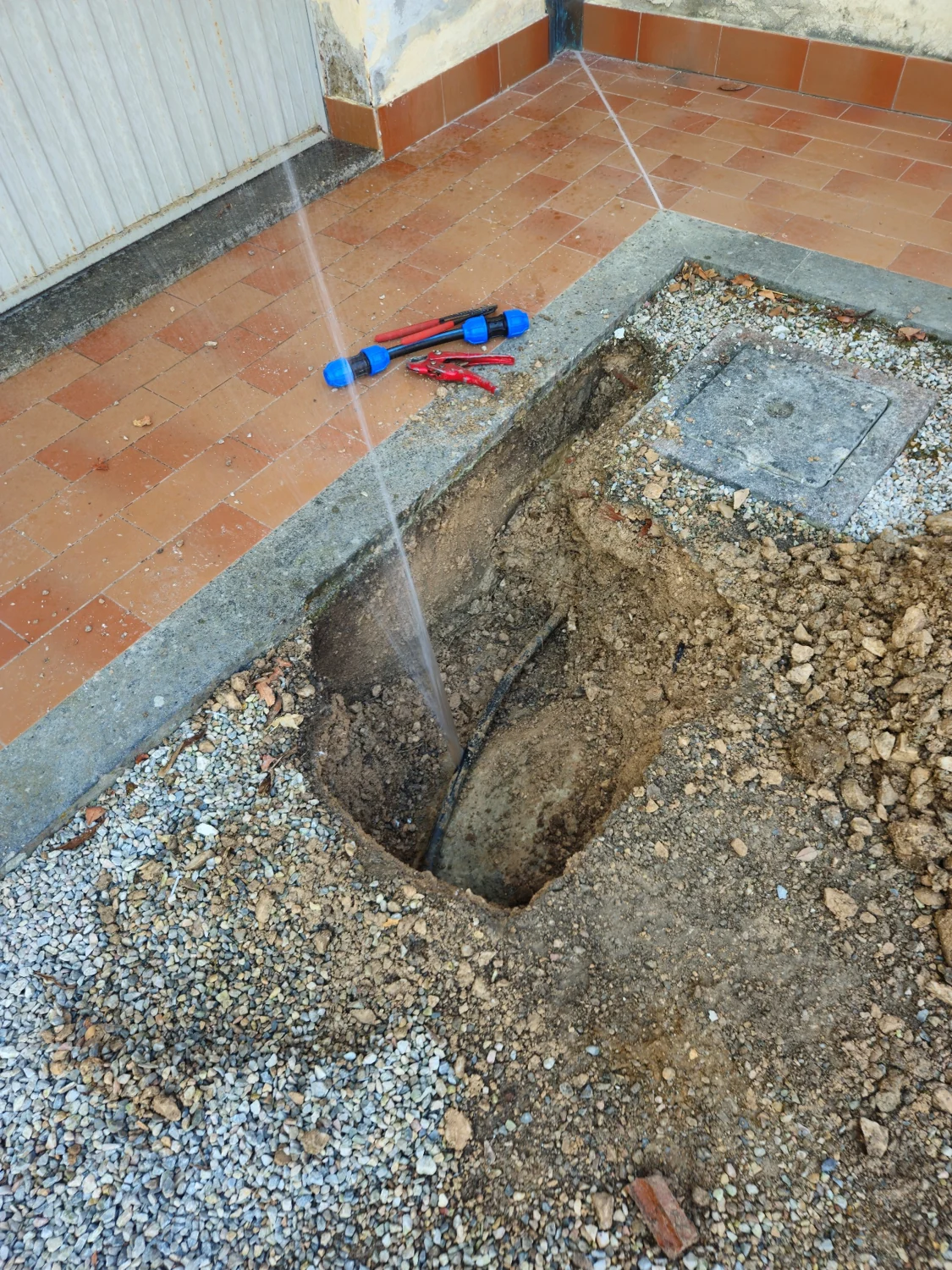

L’apertura del terreno ha raggiunto la tubazione vicino al bordo della pavimentazione. Nelle fotografie è visibile lo zampillo d’acqua dal tubo scoperto: il riscontro diretto della perdita ricercata.
Il tratto dopo la riparazione

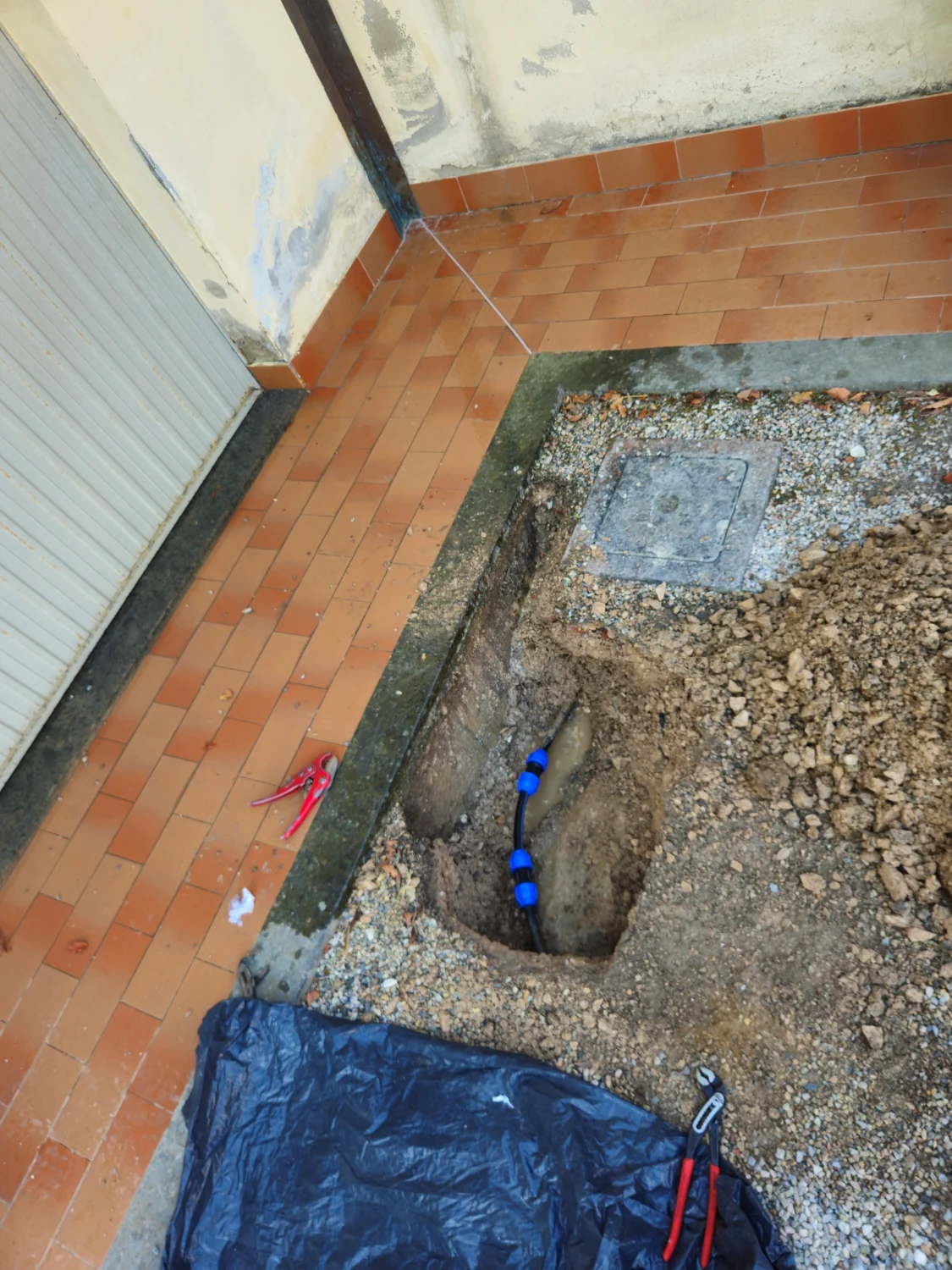

La relazione documenta la sostituzione di circa 25 centimetri di tubo in polietilene da 20 mm, collegato con due manicotti. Al termine è stata verificata la tenuta dell’impianto.
La fotografia conclude la sequenza dello stesso intervento: ricerca strumentale, scavo, perdita visibile e tratto riparato.
