Dal contatore al garage
Il tratto interessato collega il contatore a un punto in prossimità del garage di proprietà. Lo schema riprende i riferimenti della relazione senza mostrare la vista satellitare identificativa.
Rappresentazione indicativa, non in scala. Il tratto intubato collega il contatore al punto di accesso presso il garage.
L’esame interno della tubazione
La videoispezione della condotta esistente ha permesso di riscontrare le lesioni nel tratto interrato che attraversava tre proprietà private.
La fotografia mostra l’ispezione effettuata dal vano contatore con la relativa strumentazione.
Le tre lesioni documentate

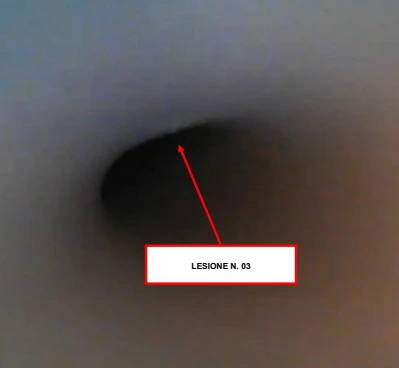

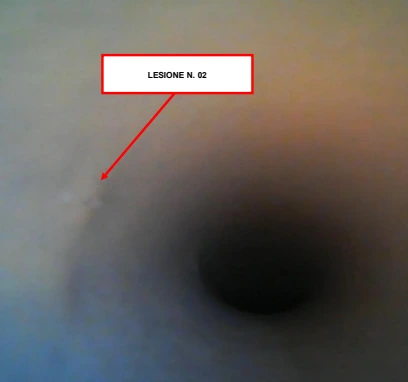

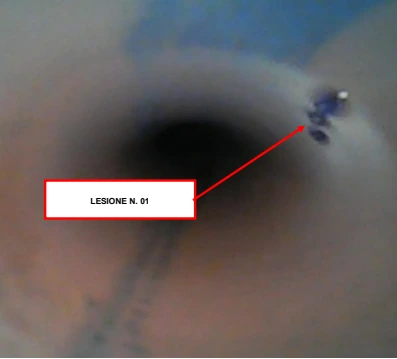

Le immagini interne sono presentate nello stesso ordine della relazione. Le frecce originali indicano le lesioni rilevate sulla tubazione.
Il punto di accesso vicino al garage

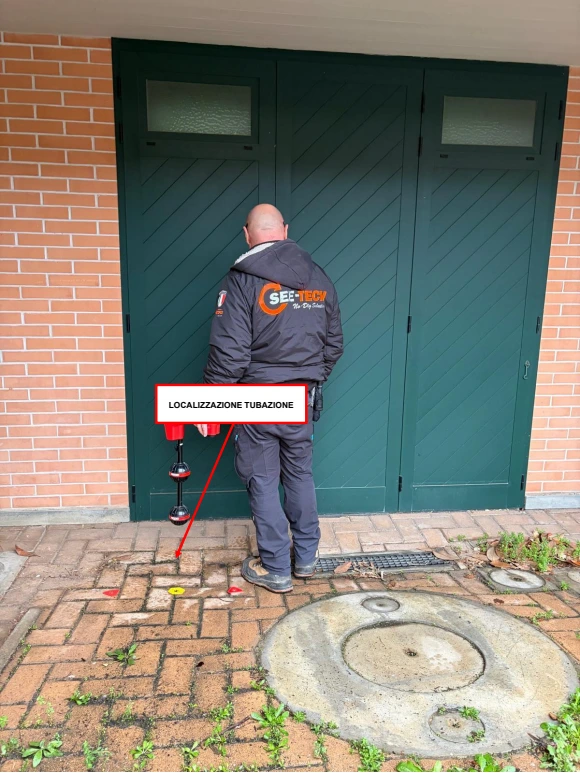

La tubazione è stata localizzata in prossimità della porta del garage. La fotografia riporta il riferimento individuato sulla pavimentazione, prima dell’apertura.
L’apertura per raggiungere la tubazione

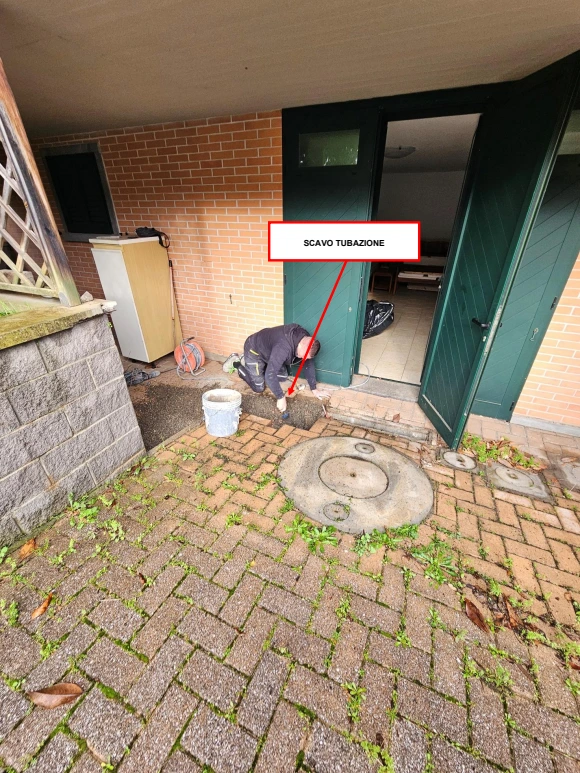

È stata eseguita un’apertura localizzata presso il garage per accedere alla condotta. L’intubamento ha consentito di evitare scavi nei diversi punti lesionati lungo le proprietà attraversate.
Perché è stato scelto l’intubamento
Questa soluzione tecnica è stata scelta per i seguenti motivi:
- Evitare gli scavi in proprietà private, per effettuare 2 – 3 riparazioni;
- Ridurre significativamente tempi e relativi costi dell'intervento;
- Eliminare i disagi per i residenti del condominio
- Garantire una soluzione duratura ed economicamente vantaggiosa.
Una nuova tubazione dentro quella esistente
SEE TECH ha inserito un tubo PEX all’interno della condotta esistente: un tubo più piccolo ma sufficiente ad erogare acqua in quantità all’appartamento.

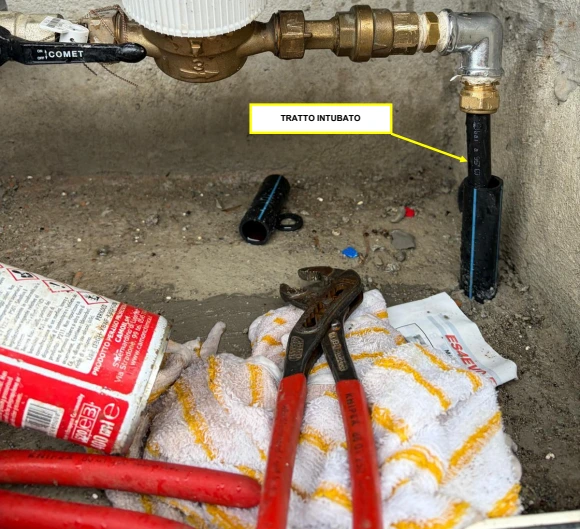

La fotografia mostra il tratto intubato sul lato contatore. La soluzione è stata adottata per questo impianto, evitando di intervenire separatamente sulle diverse lesioni.
Il collegamento nel punto di accesso

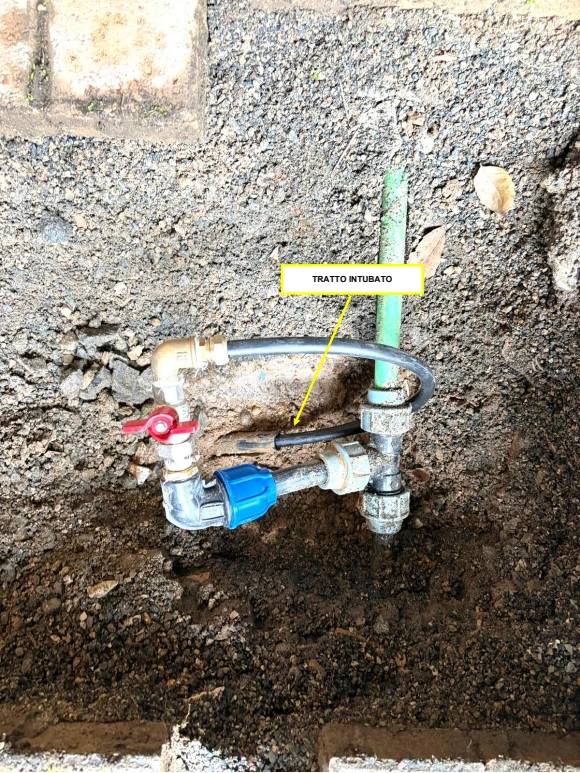

Le due fotografie successive mostrano il tratto intubato presso il garage: prima la vista d’insieme, poi il dettaglio dei collegamenti, come nella relazione.
L’intubamento è stato eseguito da SEE TECH. La relazione certifica la tenuta dell’impianto dopo la riparazione.
