SEE-TECH · INTERVENTO REALE DOCUMENTATO

Ricerca perdita con gas tracciante a San Vincenzo

Ricerca perdita acqua a San Vincenzo: gas tracciante su tubazione nascosta, scavo localizzato e documentazione del tratto riparato. Caso reale SEE-TECH.

LocalitàSan Vincenzo (LI)
ImpiantoTubazione idrica interrata
ZonaVano contatore e passaggio esterno del fabbricato
Documentazione5 fotografie reali
Vano idrico e collegamenti strumentali utilizzati per la ricerca della perdita a San Vincenzo

A San Vincenzo (LI), SEE-TECH ha ricercato una perdita occulta su una tubazione idrica non visibile. La documentazione pubblicata segue il collegamento al punto di carico dello Special Tracer Gas, la ricerca nell’area esterna, l’apertura mirata del terreno e il tubo raggiunto. Le ultime fotografie illustrano la fase successiva alla messa a vista, con il tratto interessato dalle lavorazioni e la verifica finale della tenuta riportata nella relazione. La ricerca strumentale e lo scavo sono fasi distinte: la prima serve a circoscrivere dove intervenire, il secondo consente di verificare direttamente le condizioni della condotta.

1

Schema indicativo della tubazione

Vano contatore, punto di carico del gas e punto della perdita. Il collegamento è indicativo e non rappresenta il percorso effettivo della tubazione.

123Vano contatorePunto di caricoSpecial Tracer GasPunto della perditaCollegamento funzionale indicativo · non in scala
Schema indicativo dell’impianto, non in scala e non sostitutivo di un rilievo strumentale.
2

Punto di carico dello Special Tracer Gas

Collegamento della strumentazione al punto di carico dello Special Tracer Gas.

Vano idrico e collegamenti strumentali utilizzati per la ricerca della perdita a San Vincenzo
Punto di carico dello Special Tracer GasVano idrico e collegamenti strumentali utilizzati per la ricerca della perdita a San Vincenzo
3

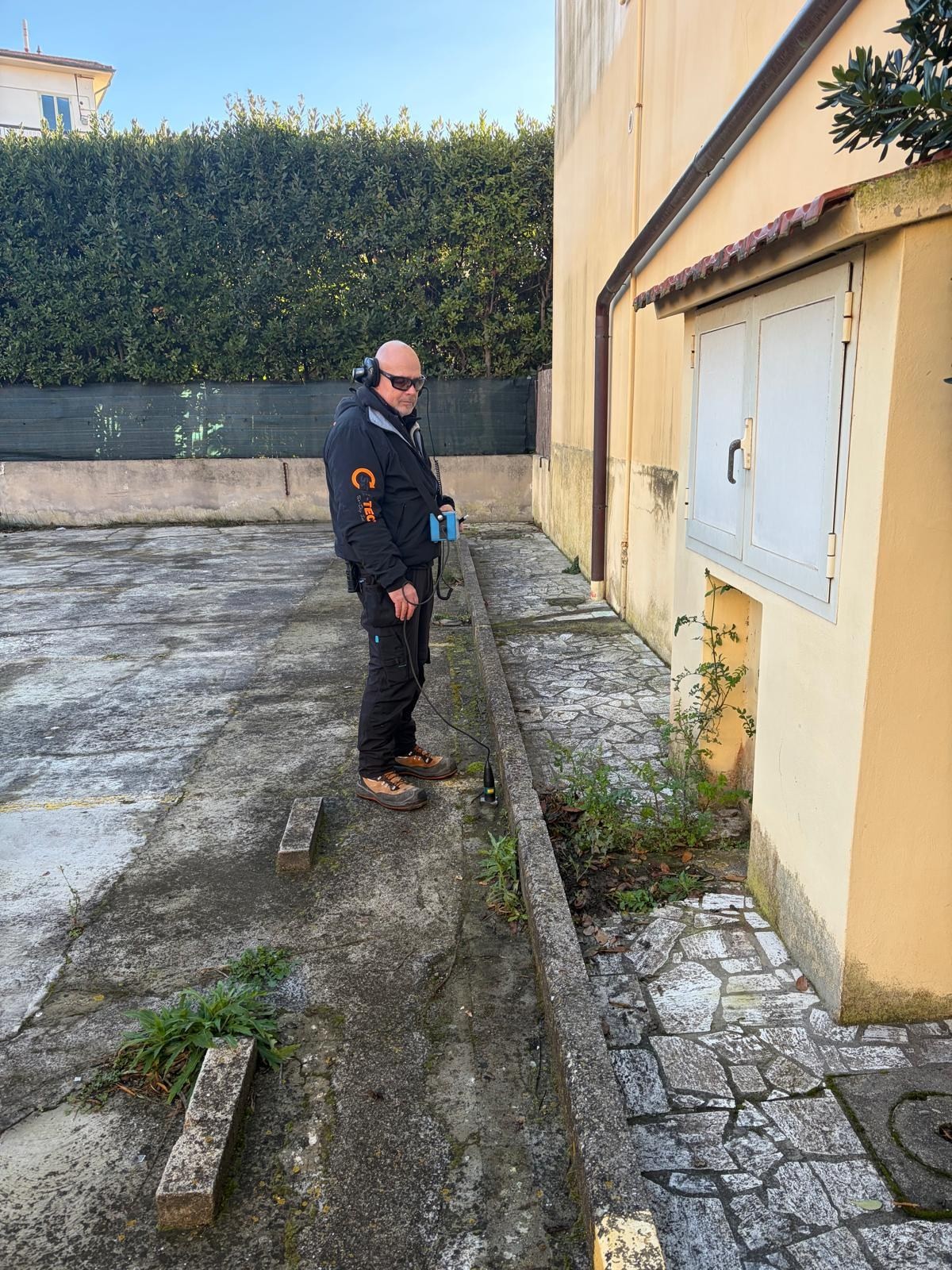

Ricerca e localizzazione

La ricerca con Special Tracer Gas ha permesso di localizzare la perdita.

Tecnico SEE-TECH impegnato nella ricerca lungo il passaggio esterno del fabbricato a San Vincenzo
Ricerca e localizzazioneTecnico SEE-TECH impegnato nella ricerca lungo il passaggio esterno del fabbricato a San Vincenzo
4

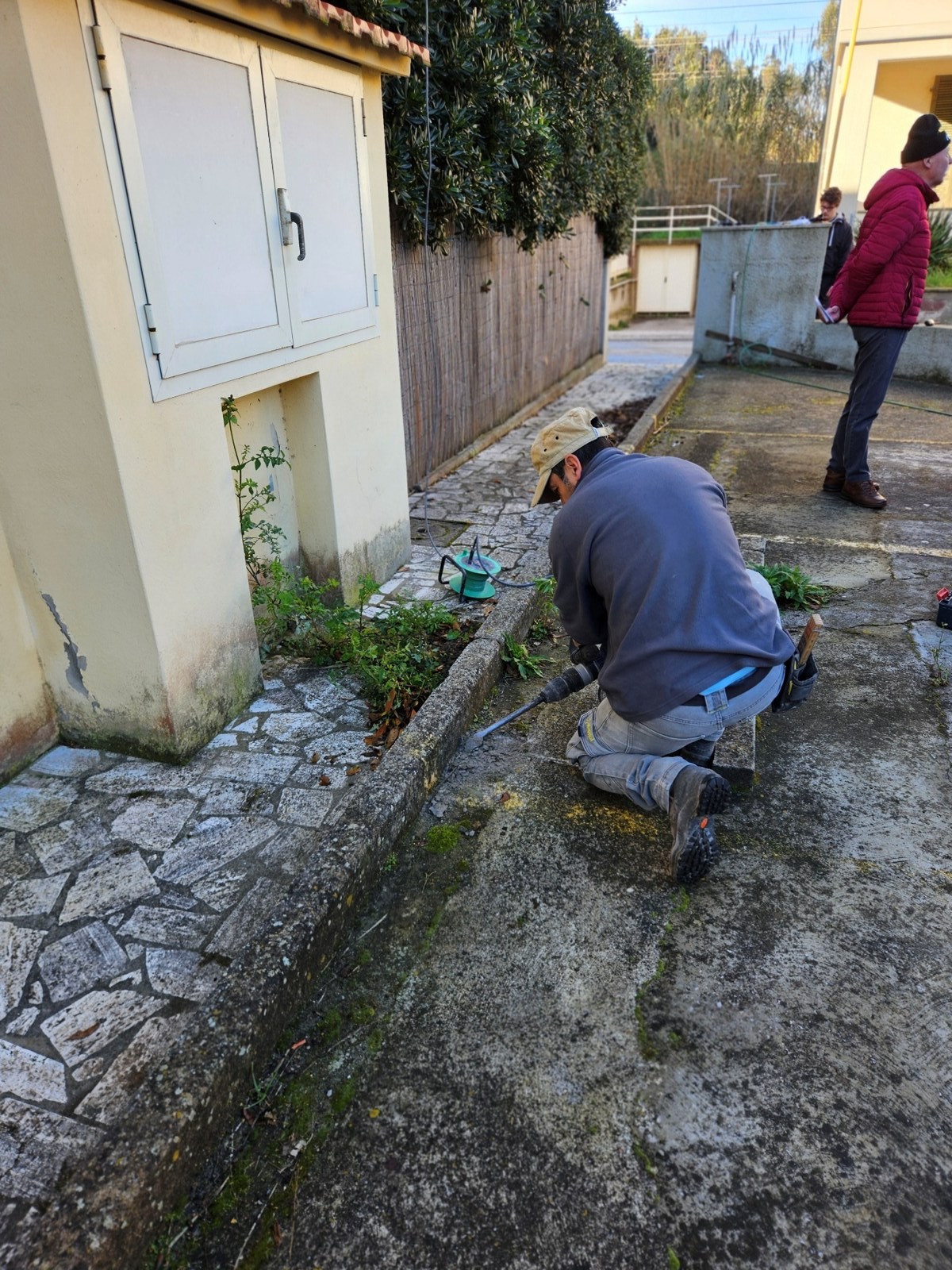

Scavo

Apertura dell’area localizzata per raggiungere la tubazione.

Lavorazione nell’area di apertura lungo la pavimentazione per raggiungere la tubazione a San Vincenzo
ScavoLavorazione nell’area di apertura lungo la pavimentazione per raggiungere la tubazione a San Vincenzo
5

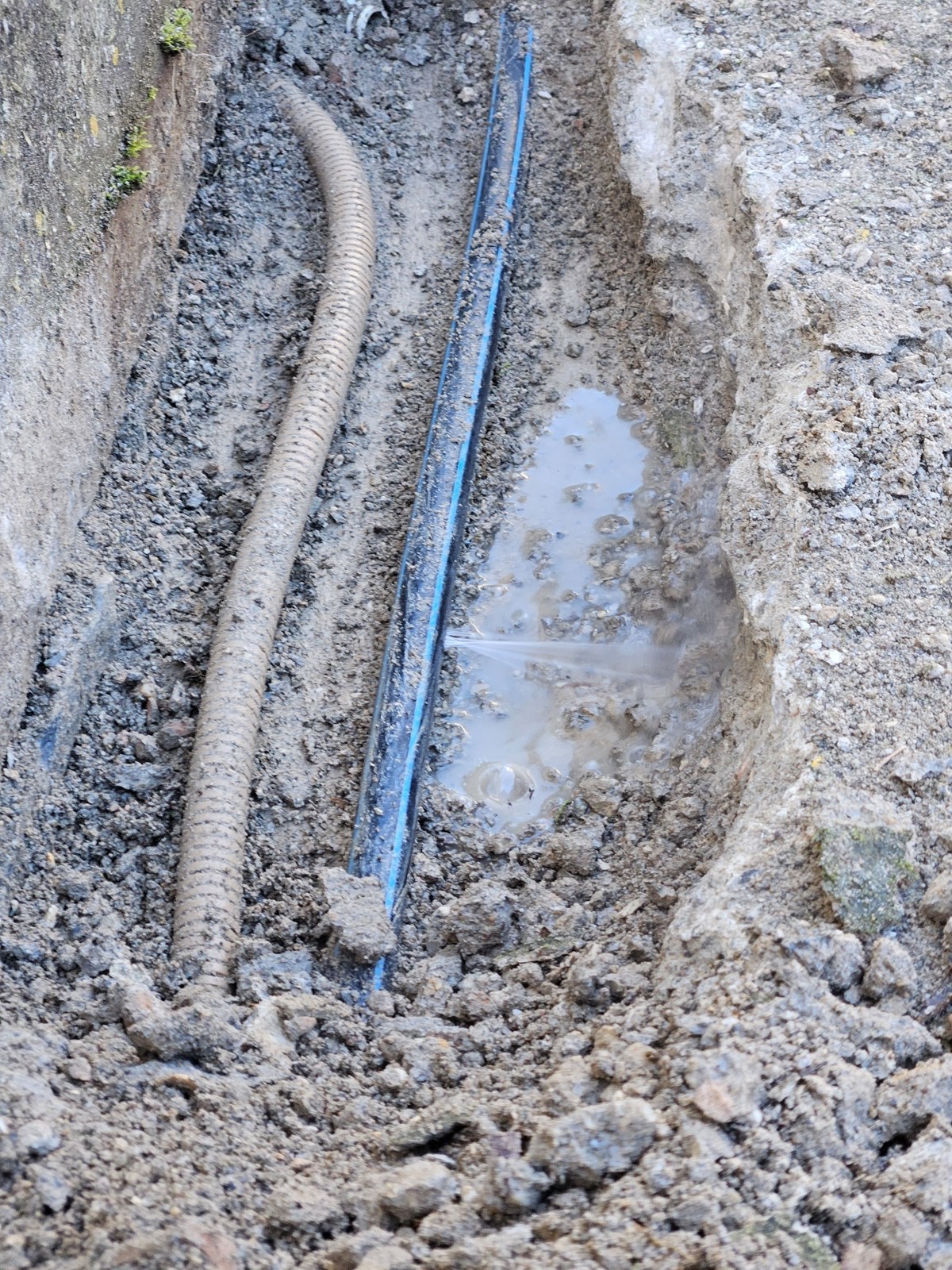

Perdita messa a vista

La perdita messa a vista dopo l’apertura.

Tubazione idrica portata a vista nello scavo, con terreno bagnato, a San Vincenzo
Perdita messa a vistaTubazione idrica portata a vista nello scavo, con terreno bagnato, a San Vincenzo
6

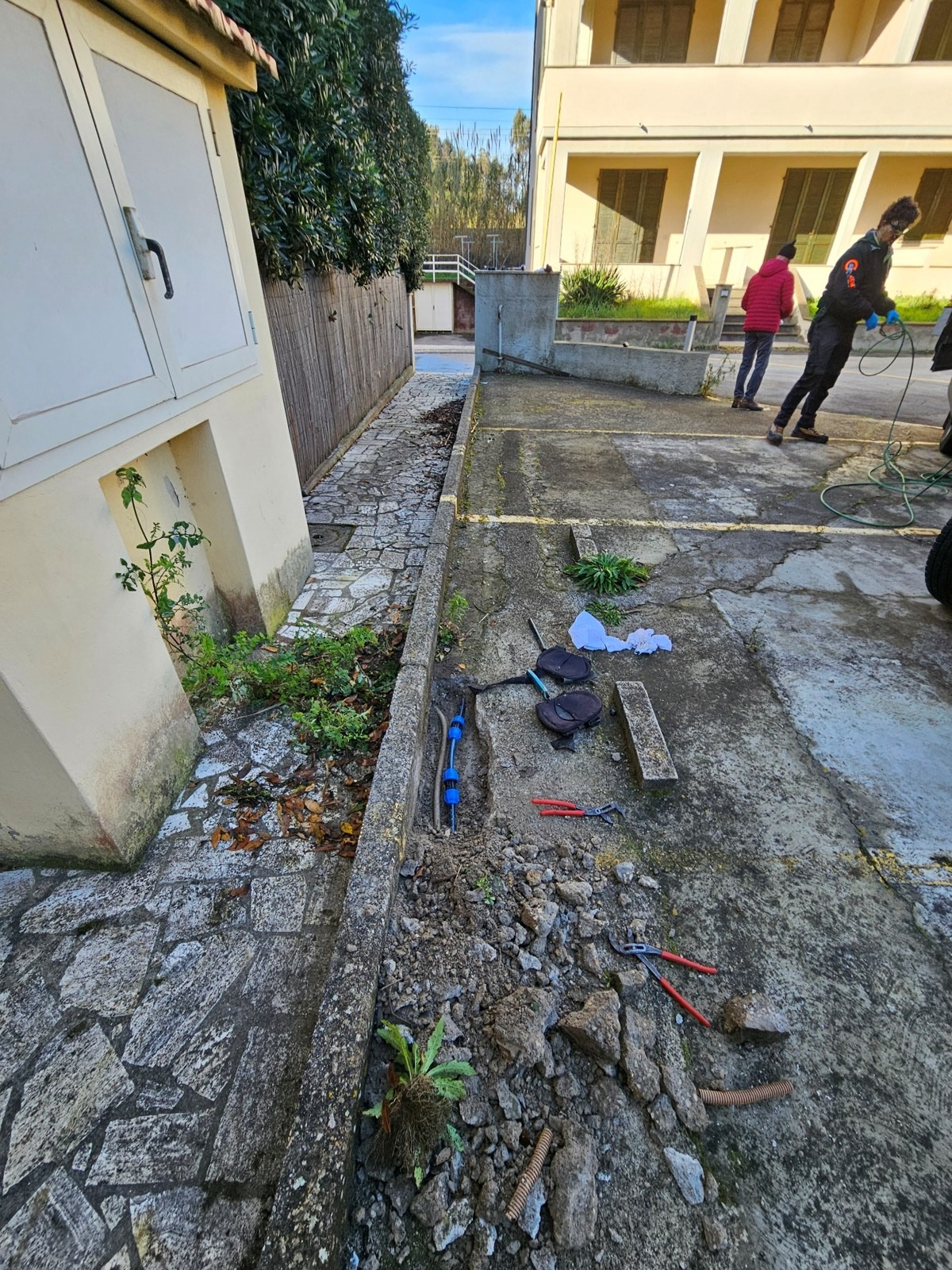

Riparazione e verifica finale

SEE TECH ha eseguito la riparazione. Al termine è stata verificata la tenuta dell’impianto.

Trincea e tratto di tubazione idrica documentati al termine delle lavorazioni a San Vincenzo
Riparazione e verifica finaleTrincea e tratto di tubazione idrica documentati al termine delle lavorazioni a San Vincenzo
7

Perdita su una tubazione nascosta: come leggere le prove dell’intervento

Le fotografie mostrano il vano di accesso al circuito idrico e la strumentazione di ricerca, poi il tecnico nell’area del fabbricato. Il punto di perdita non era osservabile direttamente prima dell’apertura. Il gas tracciante ha fornito gli elementi per concentrare la verifica in una zona circoscritta; la documentazione dello scavo permette di collegare l’indagine alla tubazione effettivamente raggiunta.

Nelle immagini finali si distinguono la trincea e il tratto idrico portato a vista. Lo schema pubblicato serve soltanto a spiegare i punti funzionali di accesso, carico e ricerca: non è una planimetria misurata del percorso. Questo caso illustra che cercare una perdita d’acqua senza demolizioni estese significa localizzare prima di aprire, non garantire l’assenza totale di scavo.

Per il servizio e le verifiche preliminari, consulta la ricerca perdite acqua di SEE-TECH ; per la zona specifica visita la pagina ricerca perdite acqua a san vincenzo . Gli altri lavori documentati sono nell’ archivio degli interventi reali .

+
