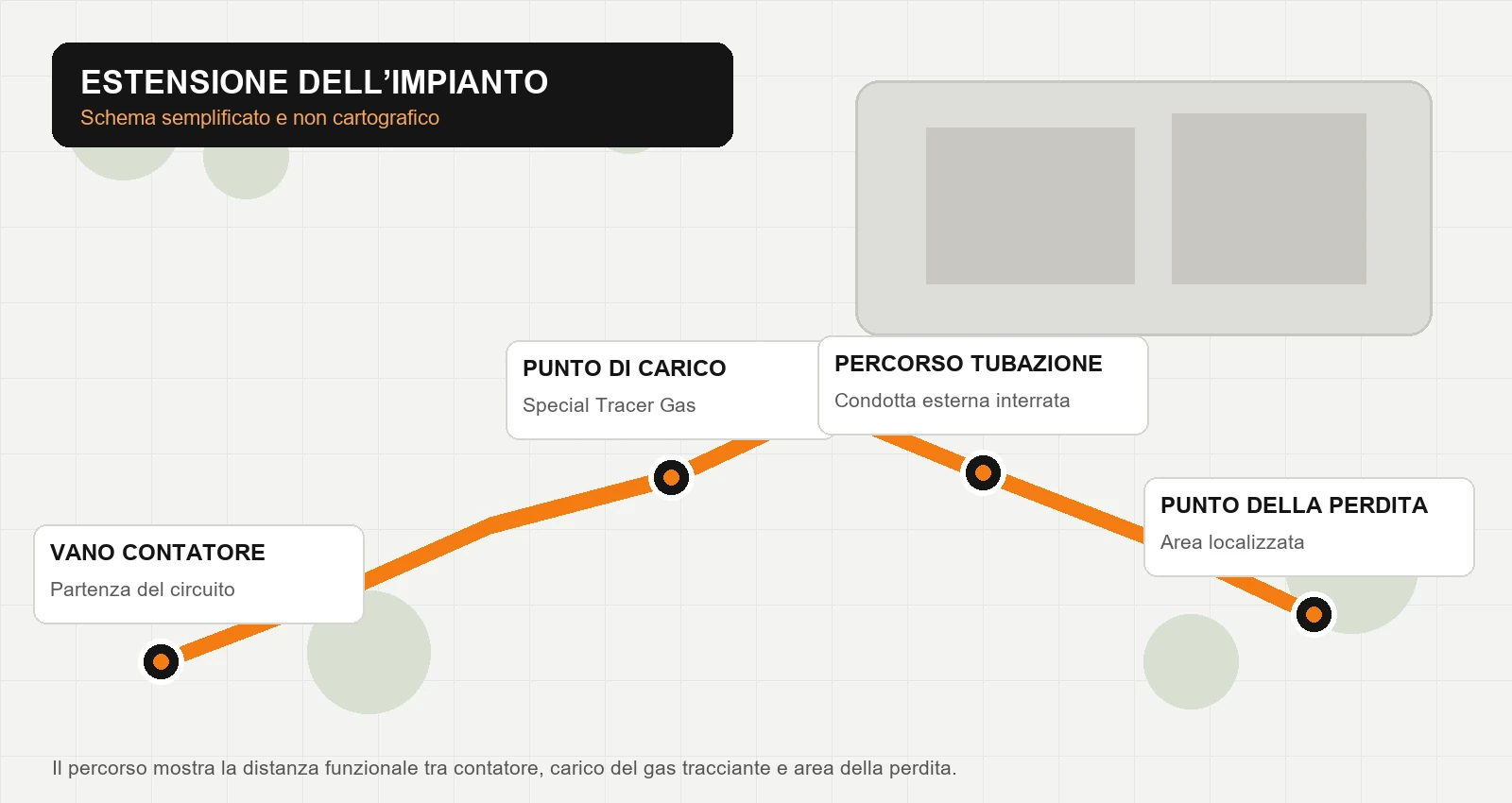

Dal contatore al punto della perdita
Lo schema ricostruisce in modo semplificato il percorso seguito durante la ricerca: dal vano contatore al punto di carico dello Special Tracer Gas, lungo la tubazione interrata, fino all’area localizzata. La rappresentazione non permette di identificare l’immobile del cliente.

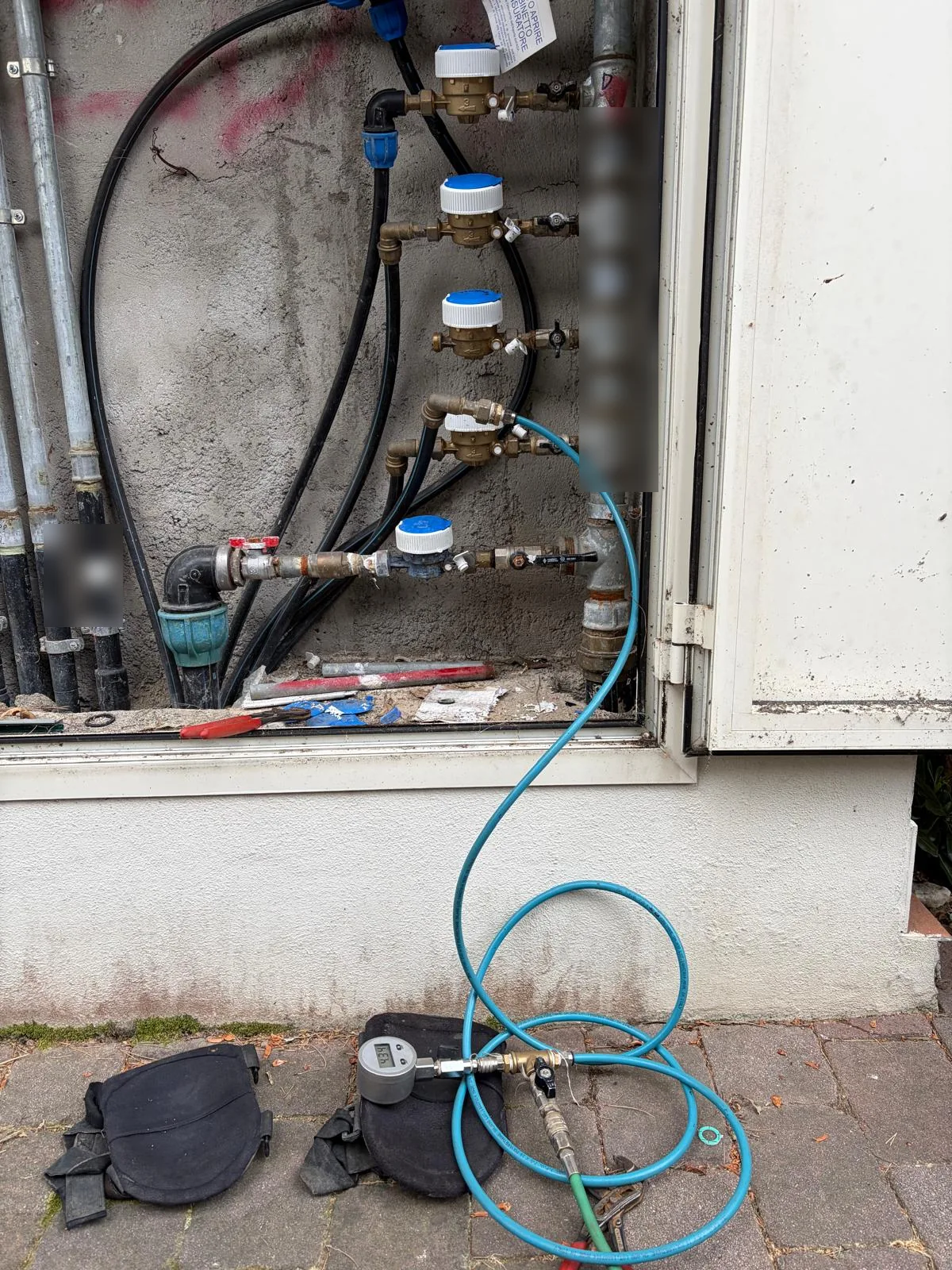

Immissione dello Special Tracer Gas
Il collegamento predisposto sull’impianto consente di immettere la miscela tracciante. Il gas fuoriesce nel punto della perdita e viene intercettato con l’apposito rilevatore, permettendo di circoscrivere l’area della dispersione all’esterno del fabbricato.

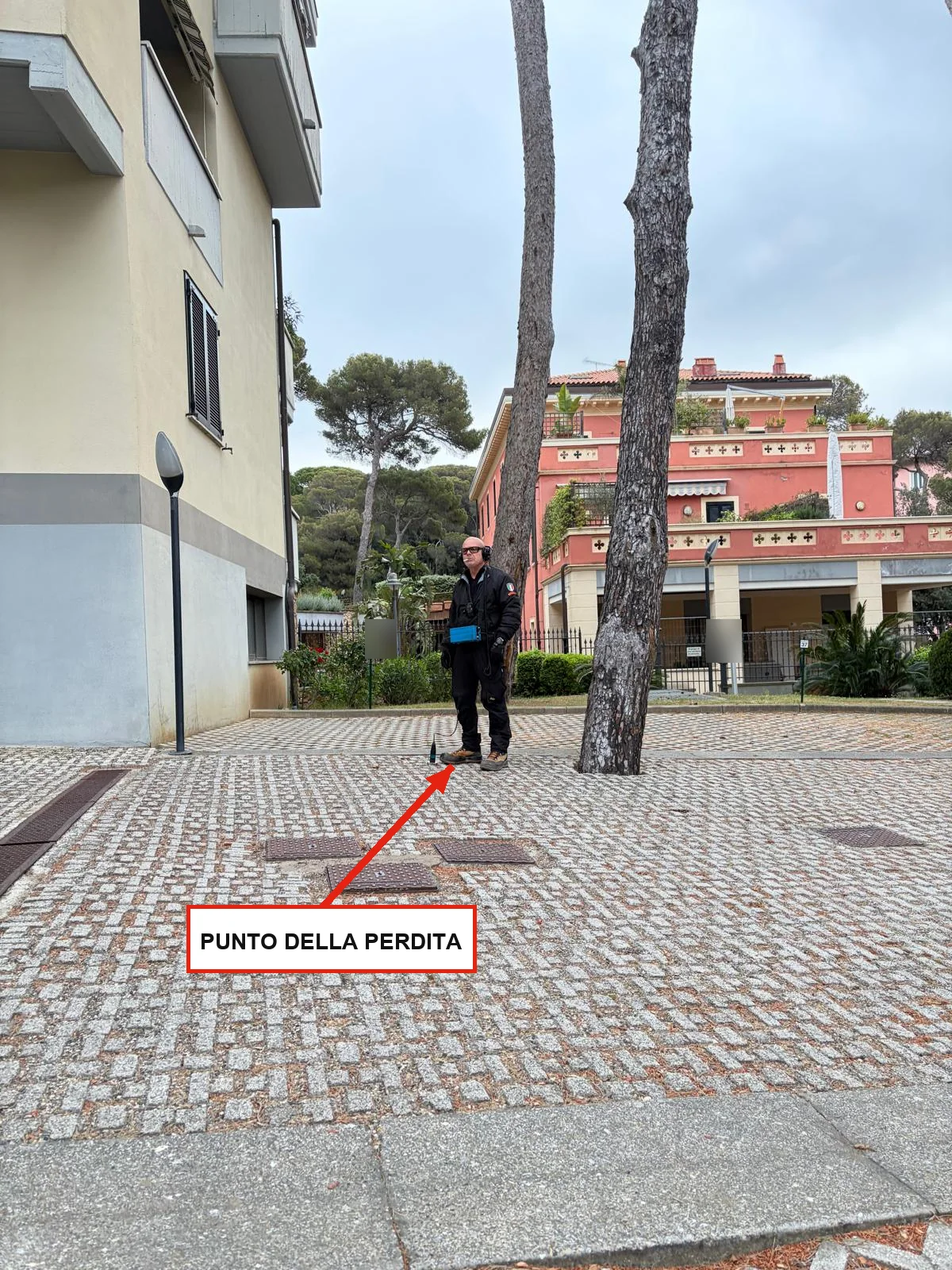

Il punto della perdita indicato prima dello scavo
Il tecnico SEE TECH indica il punto esatto segnalato al termine della ricerca strumentale. La freccia mostra dove concentrare lo scavo, prima dell'apertura della pavimentazione e nonostante la presenza di più guaine e sottoservizi.

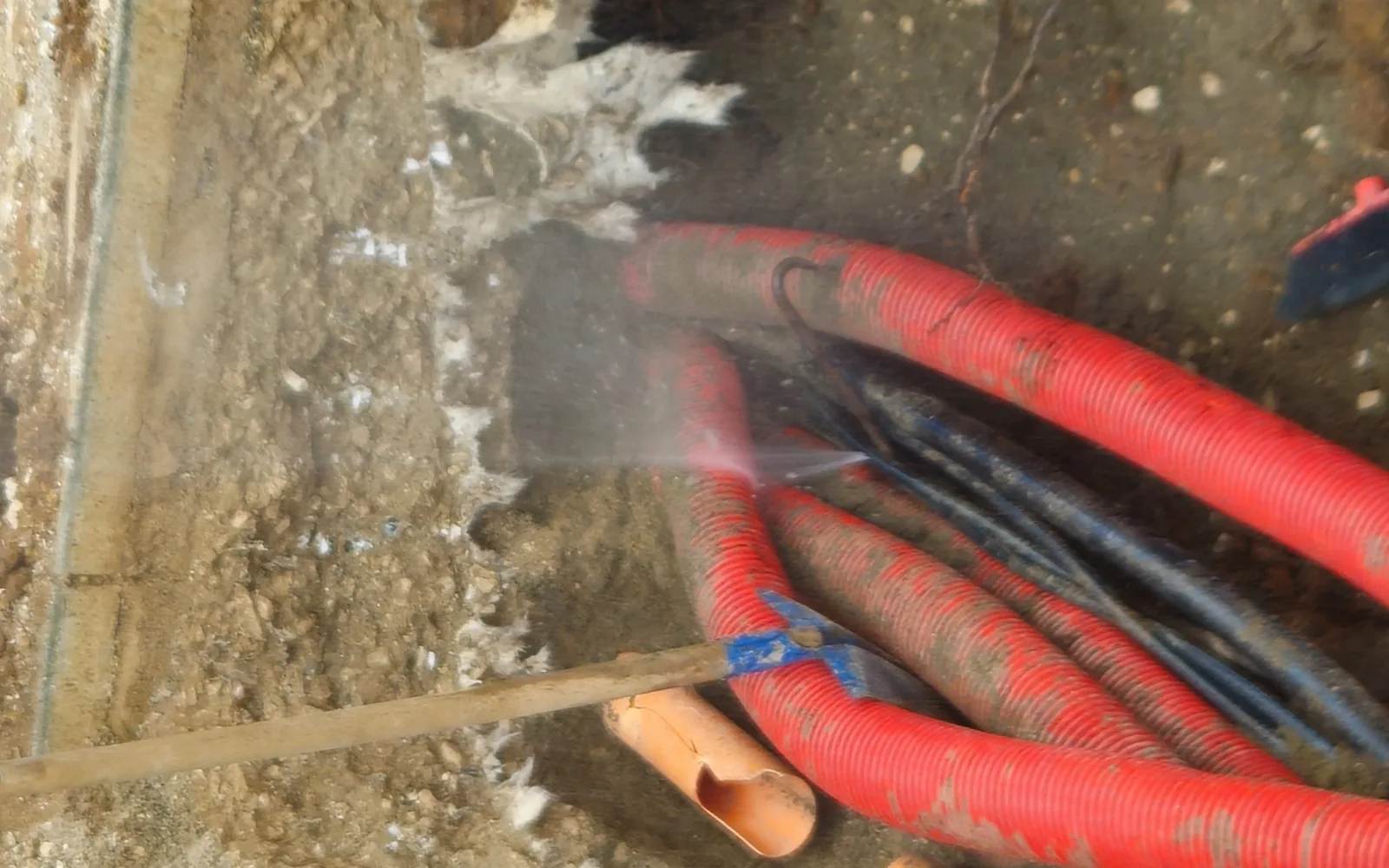

Lo zampillo reale conferma la localizzazione
Con la tubazione scoperta, la fuoriuscita d'acqua ha confermato il punto esatto individuato durante la ricerca strumentale. La fotografia documenta la perdita effettiva durante l'intervento.

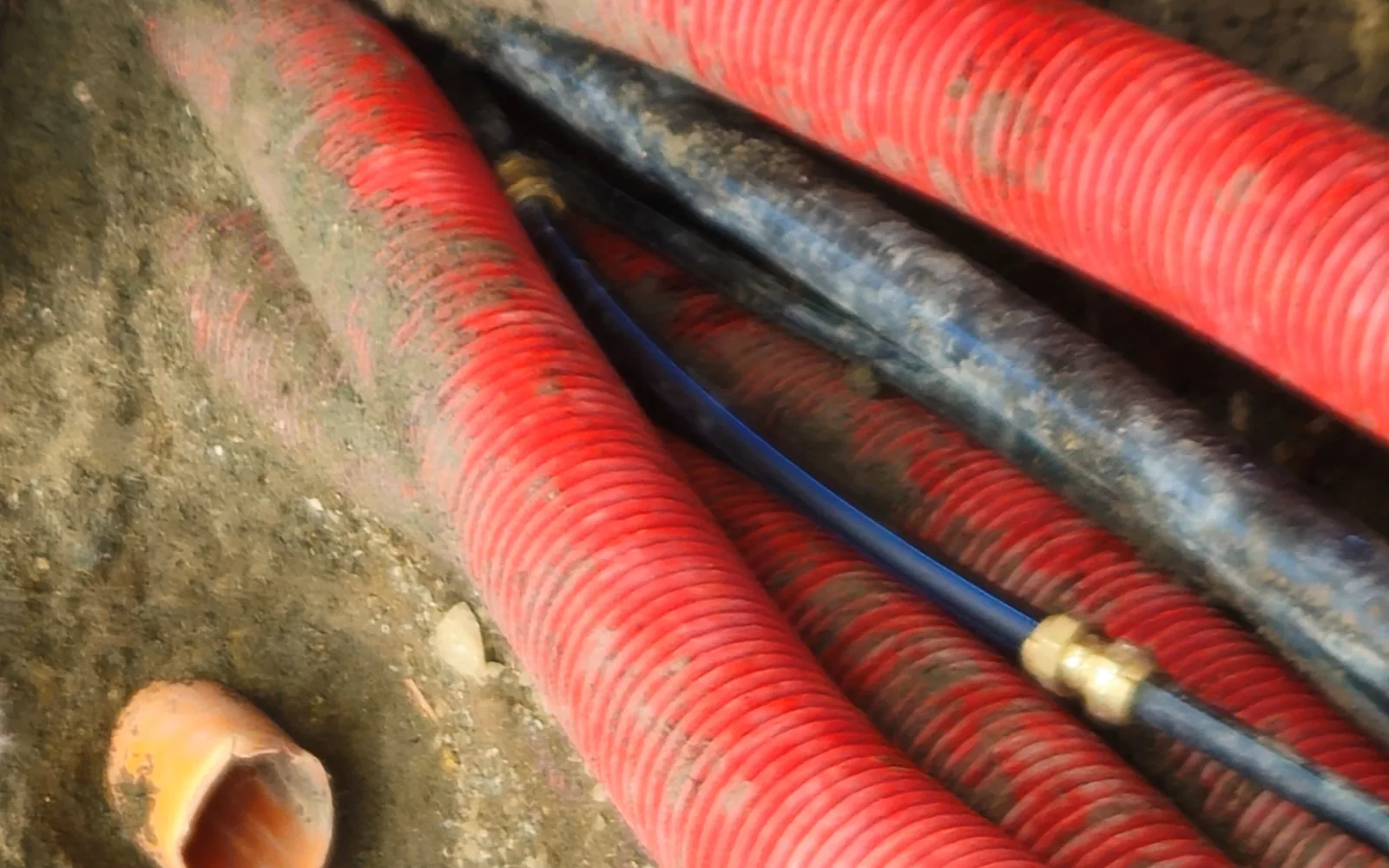

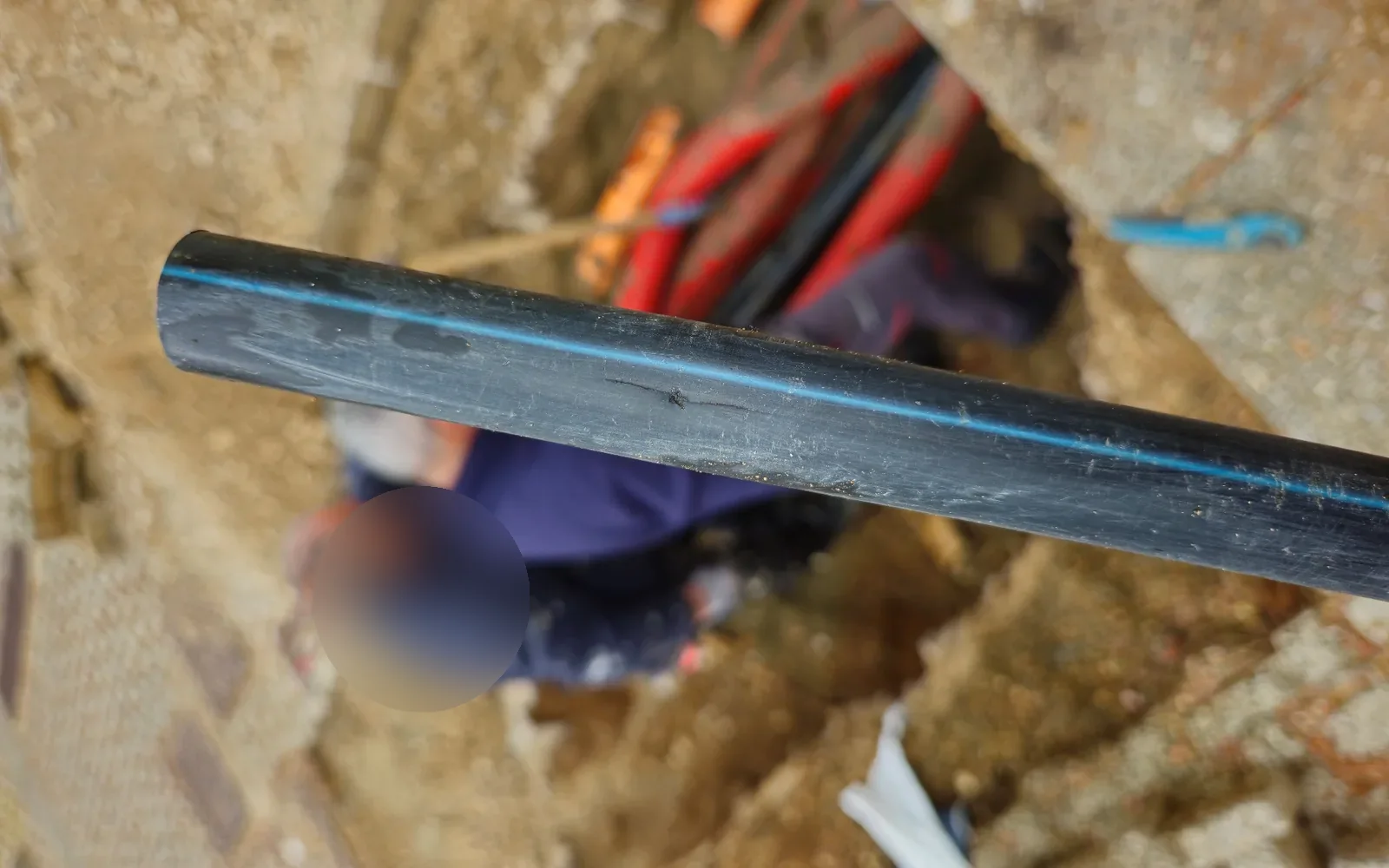

Il tratto danneggiato viene sostituito
La porzione lesionata è stata rimossa e sostituita con circa 60 centimetri di tubo in polietilene, collegato con due manicotti in ottone. Al termine è stata verificata la tenuta dell'impianto.
La sequenza mostra l'intero passaggio: localizzazione strumentale, apertura circoscritta, perdita reale e ripristino.
