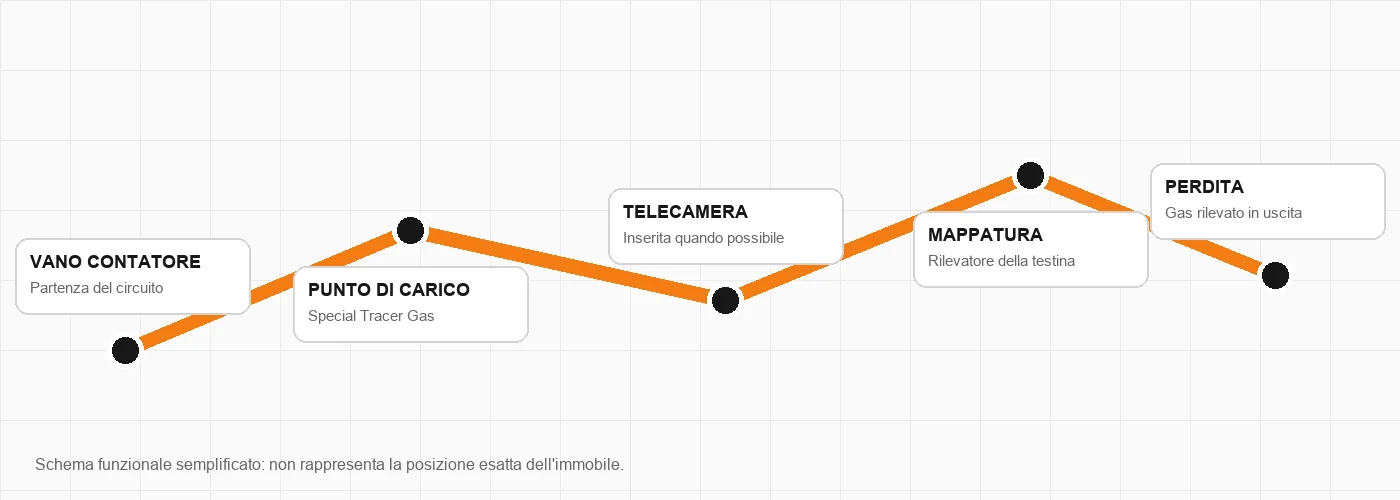

Dal contatore al punto della perdita
Il percorso tra vano contatore, punto di carico e punto della perdita si sviluppa per oltre 50 metri di tubazione interrata, secondo una stima indicativa ricavata dalla planimetria. Lo Special Tracer Gas è stato rilevato in corrispondenza della sua fuoriuscita dal punto di perdita; la tubazione è stata invece mappata inserendo una telecamera e seguendo dall’esterno il segnale prodotto dalla testina.

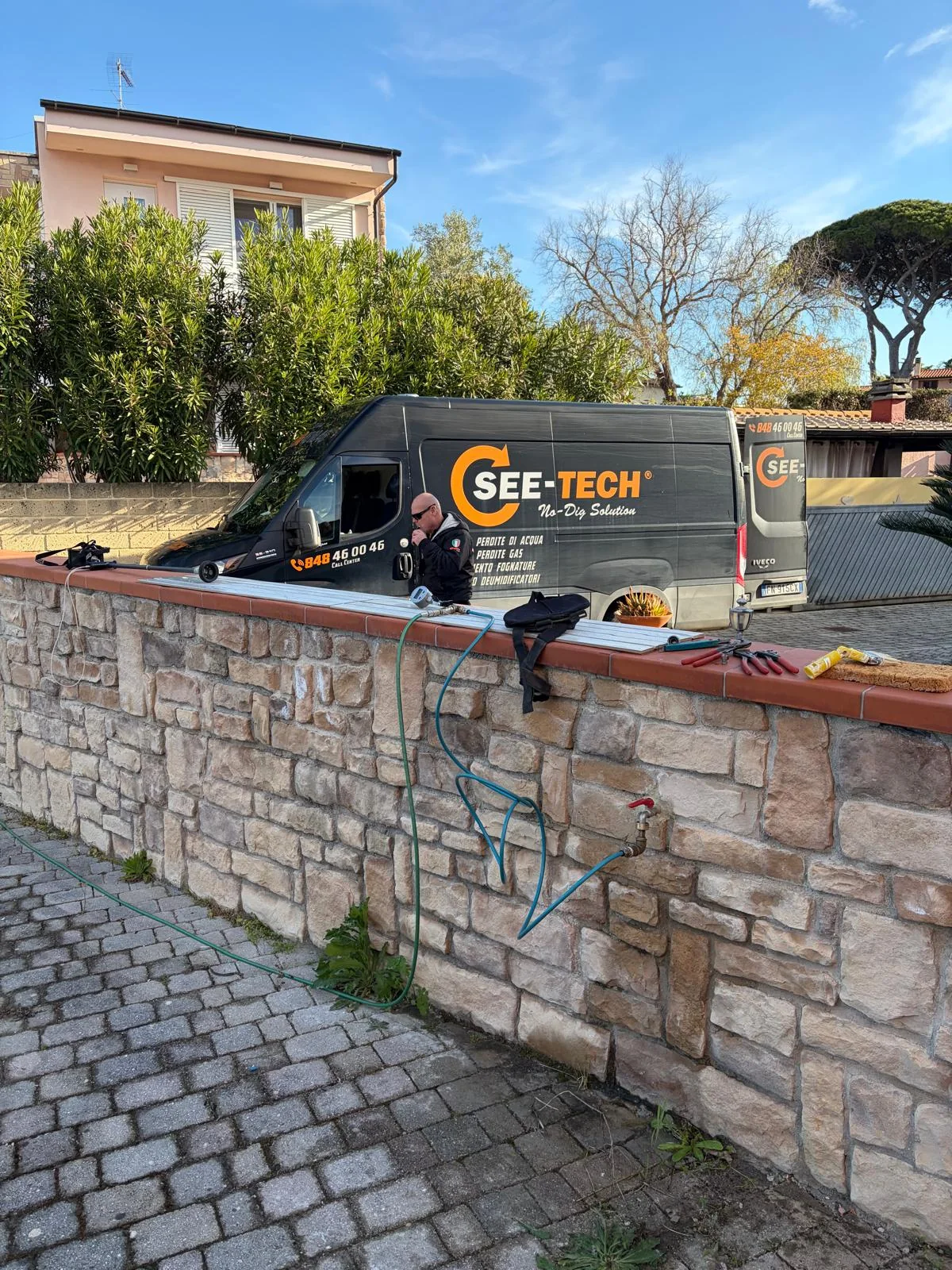

Immissione dello Special Tracer Gas
Da questo punto la miscela è stata immessa nell’impianto. Il rilevatore ne ha intercettato la fuoriuscita in corrispondenza della perdita, restringendo l’area da verificare.

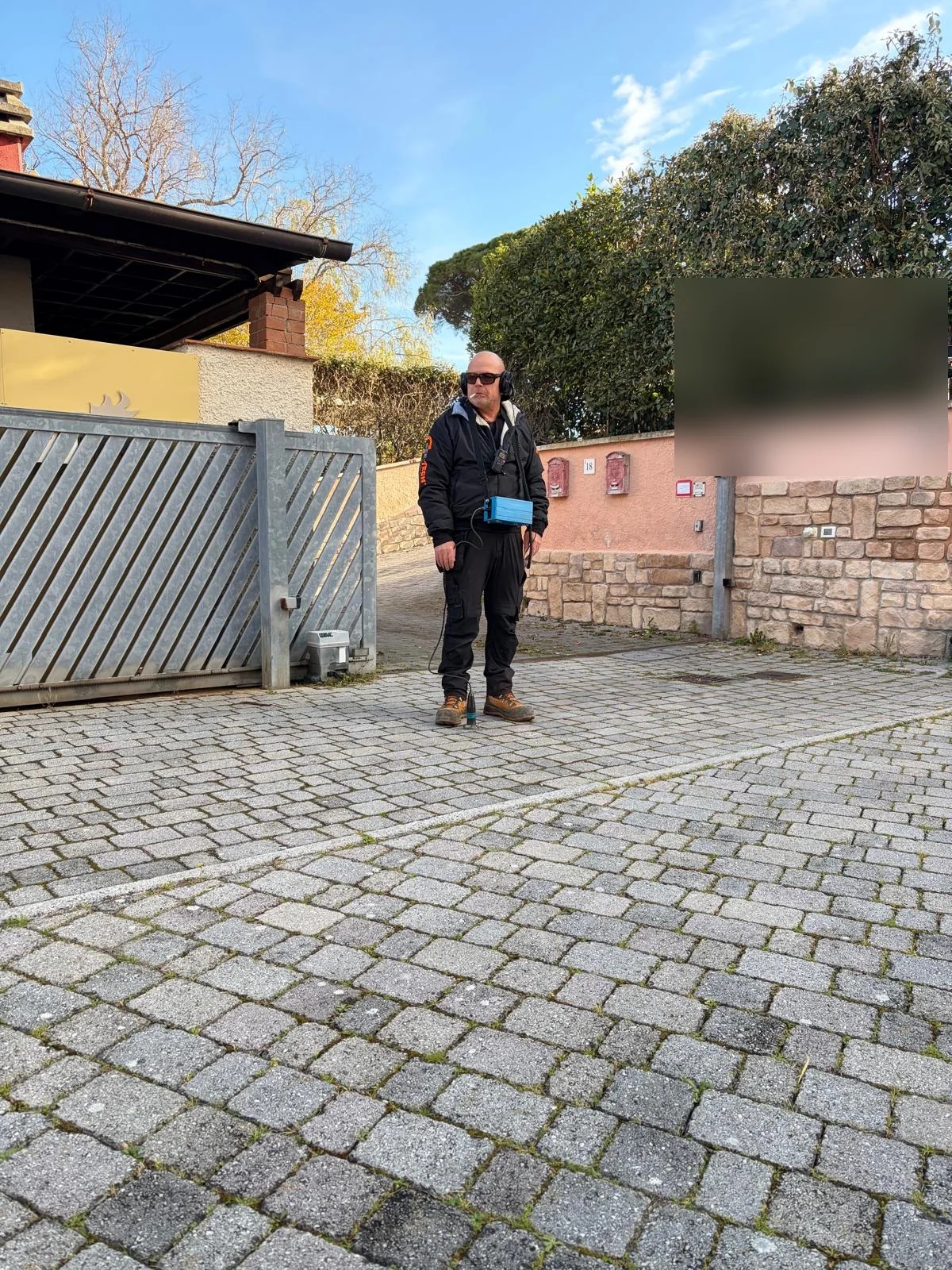

Il tecnico sul punto localizzato prima dello scavo
Dopo la ricerca strumentale, il tecnico SEE TECH indica sulla pavimentazione il punto in cui concentrare l’apertura.

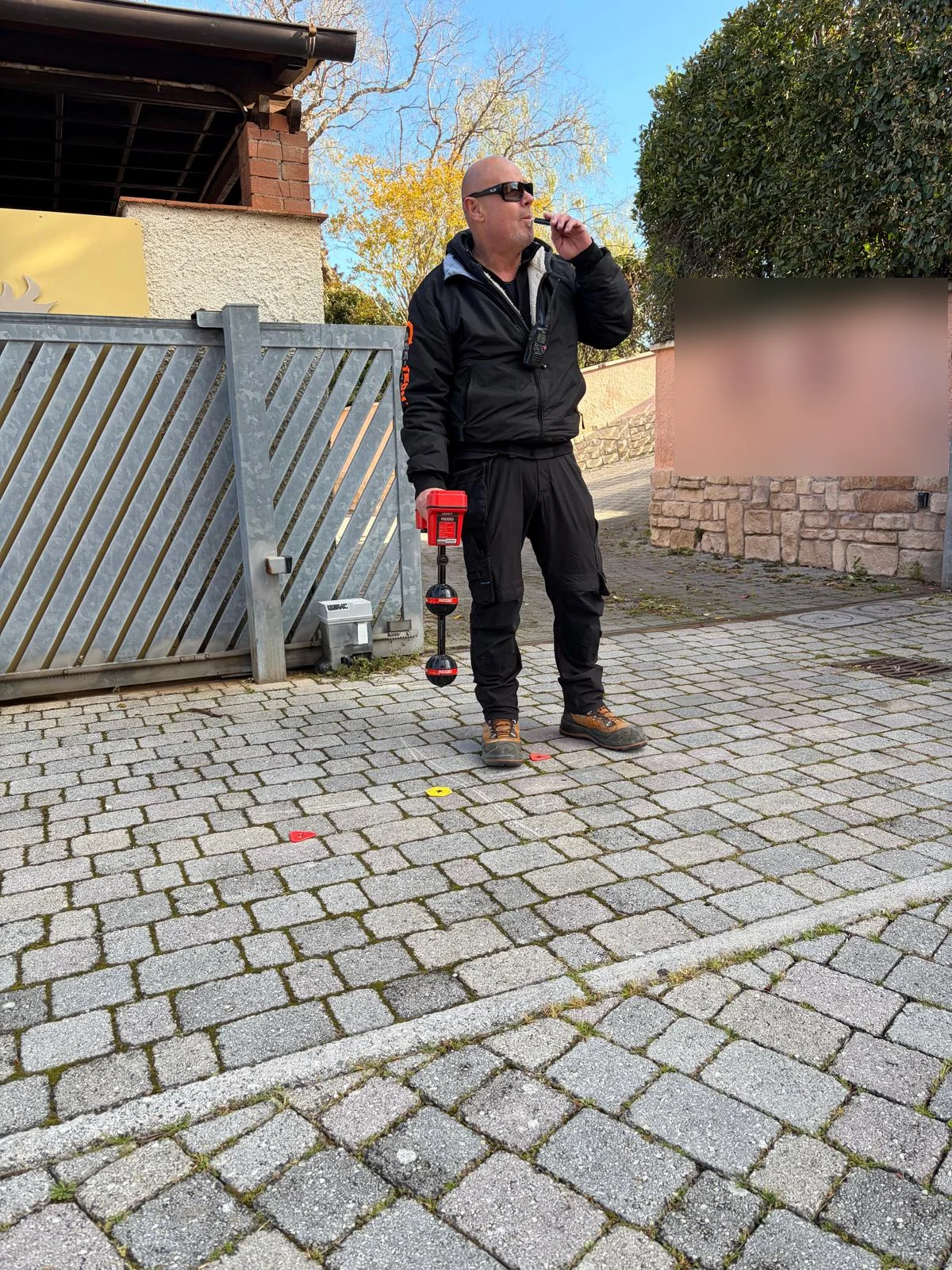

La testina della telecamera permette di seguire la tubazione

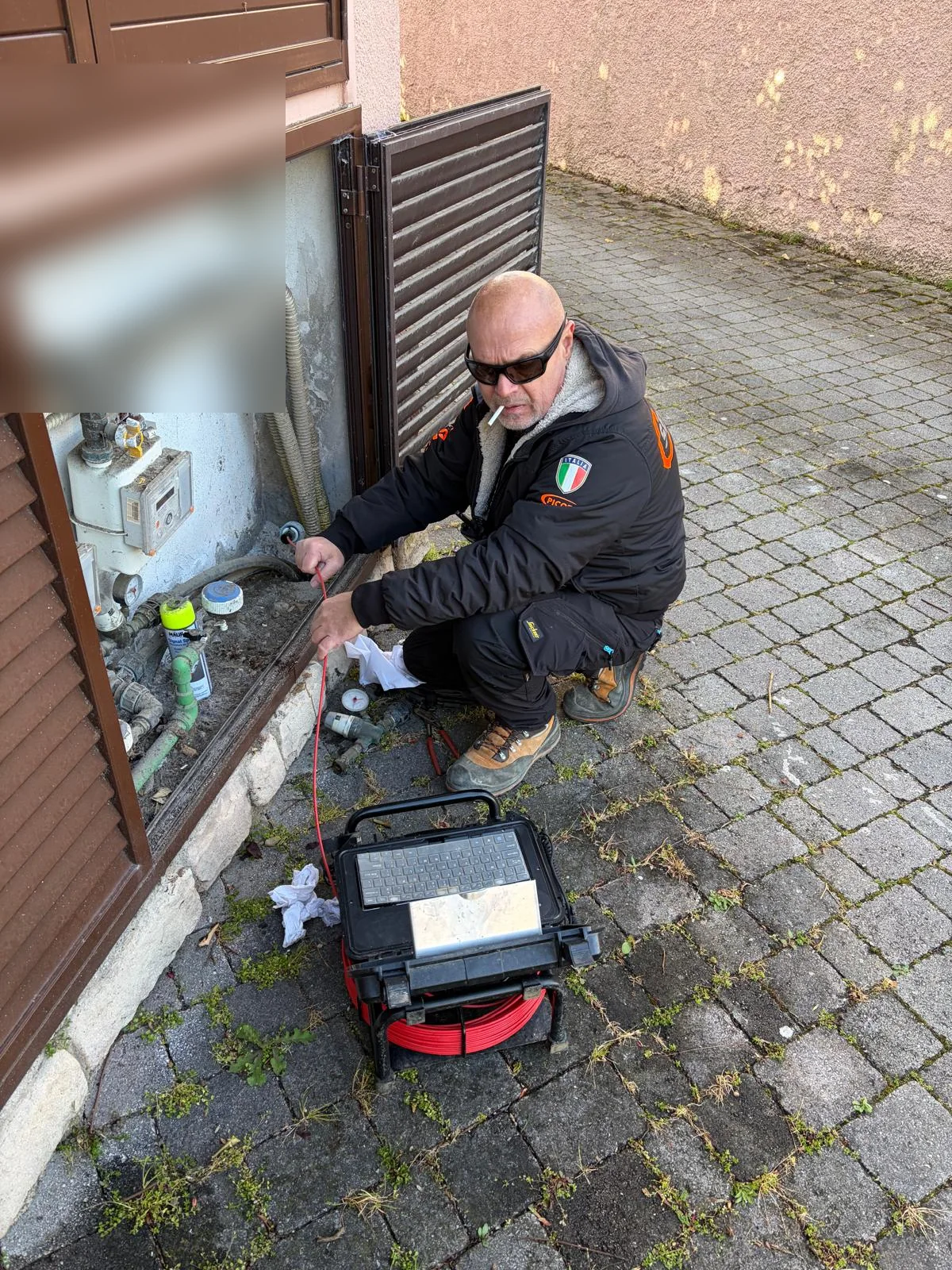

La telecamera viene inserita nella condotta; dall’esterno il rilevatore segue il segnale emesso dalla testina e ricostruisce il percorso interrato. Questa fase viene utilizzata soltanto quando l’impianto è accessibile.

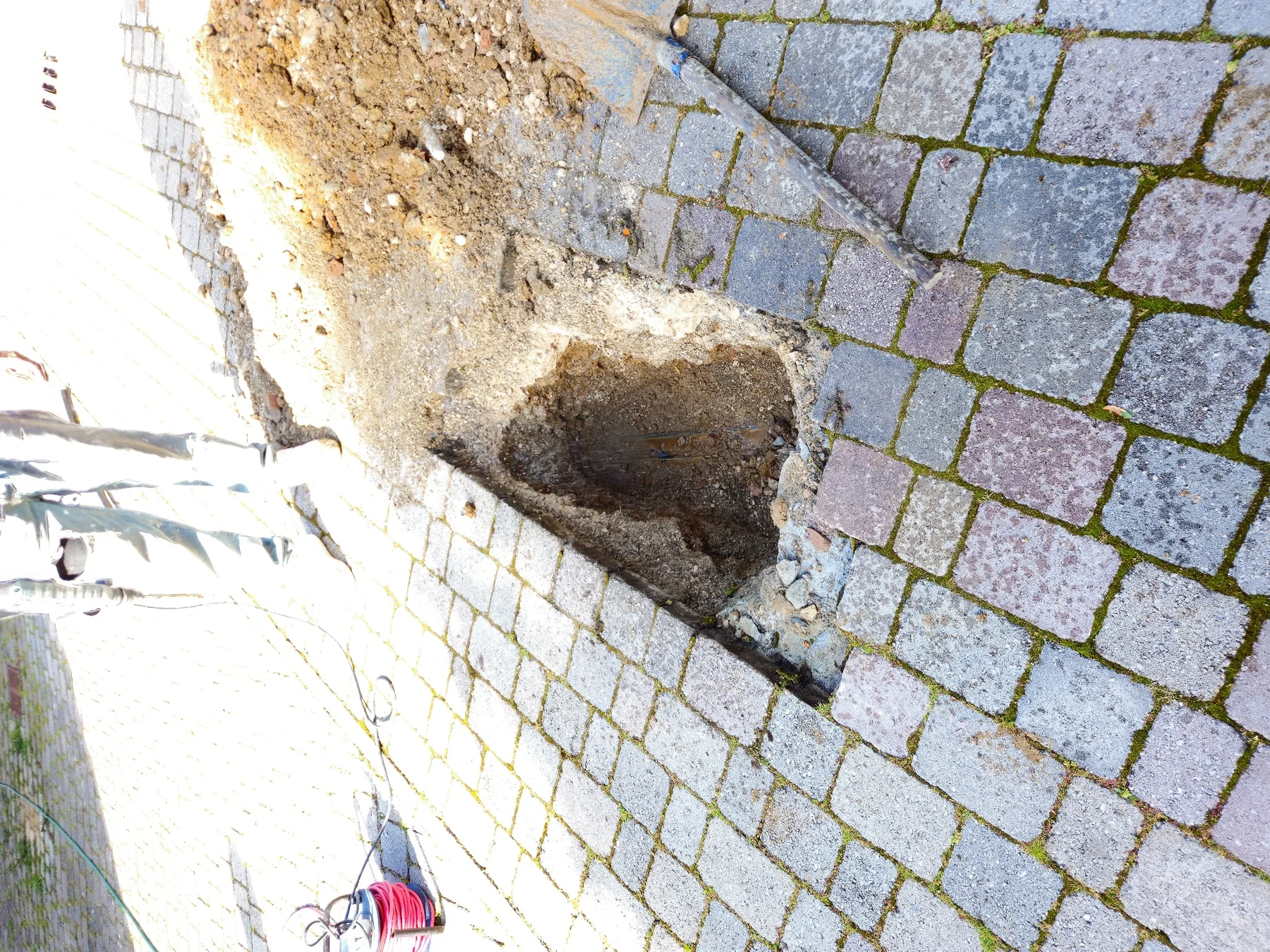

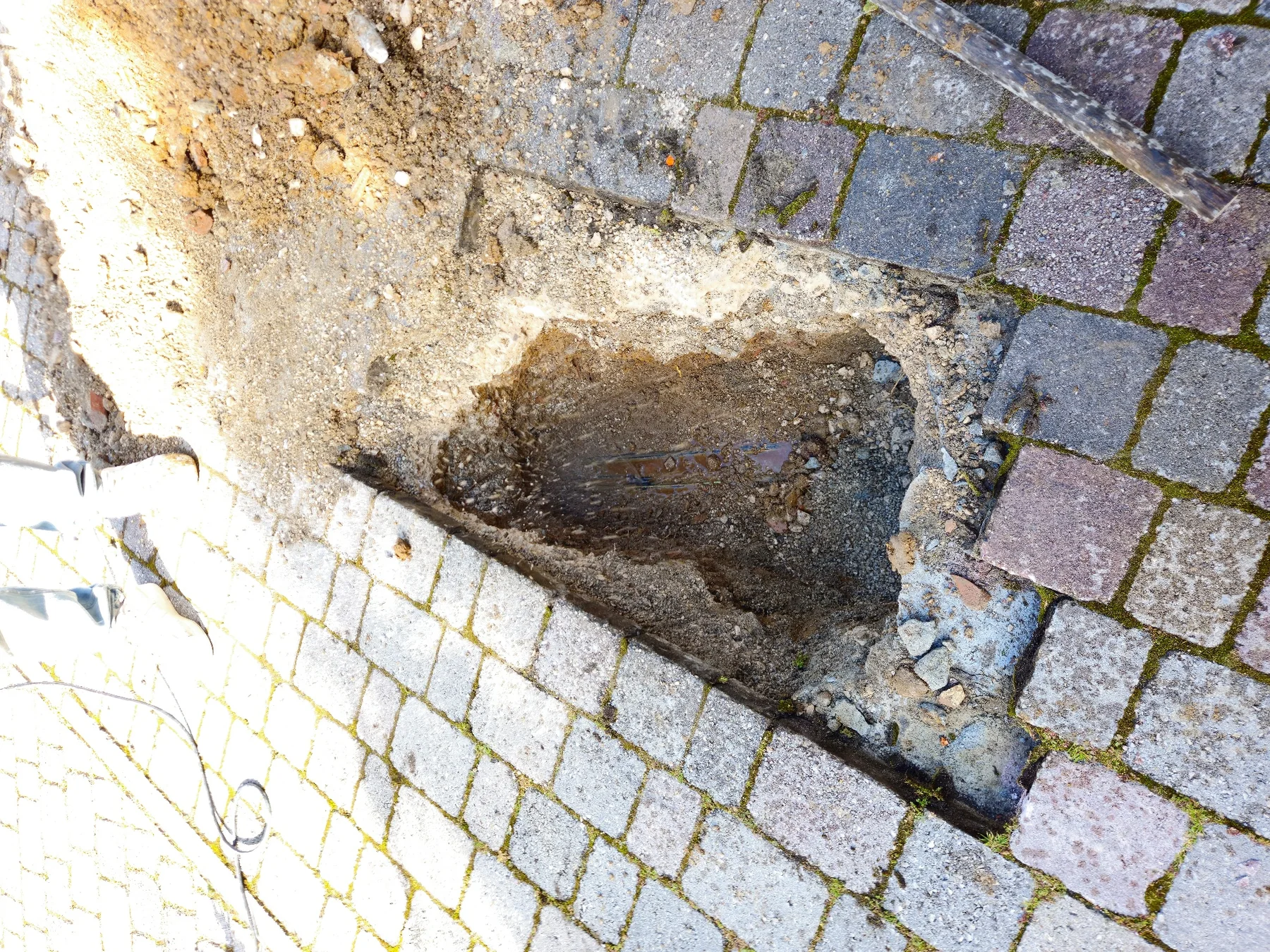

Apertura nel punto indicato
Lo scavo viene concentrato nel punto circoscritto dagli strumenti, limitando la rimozione della pavimentazione.

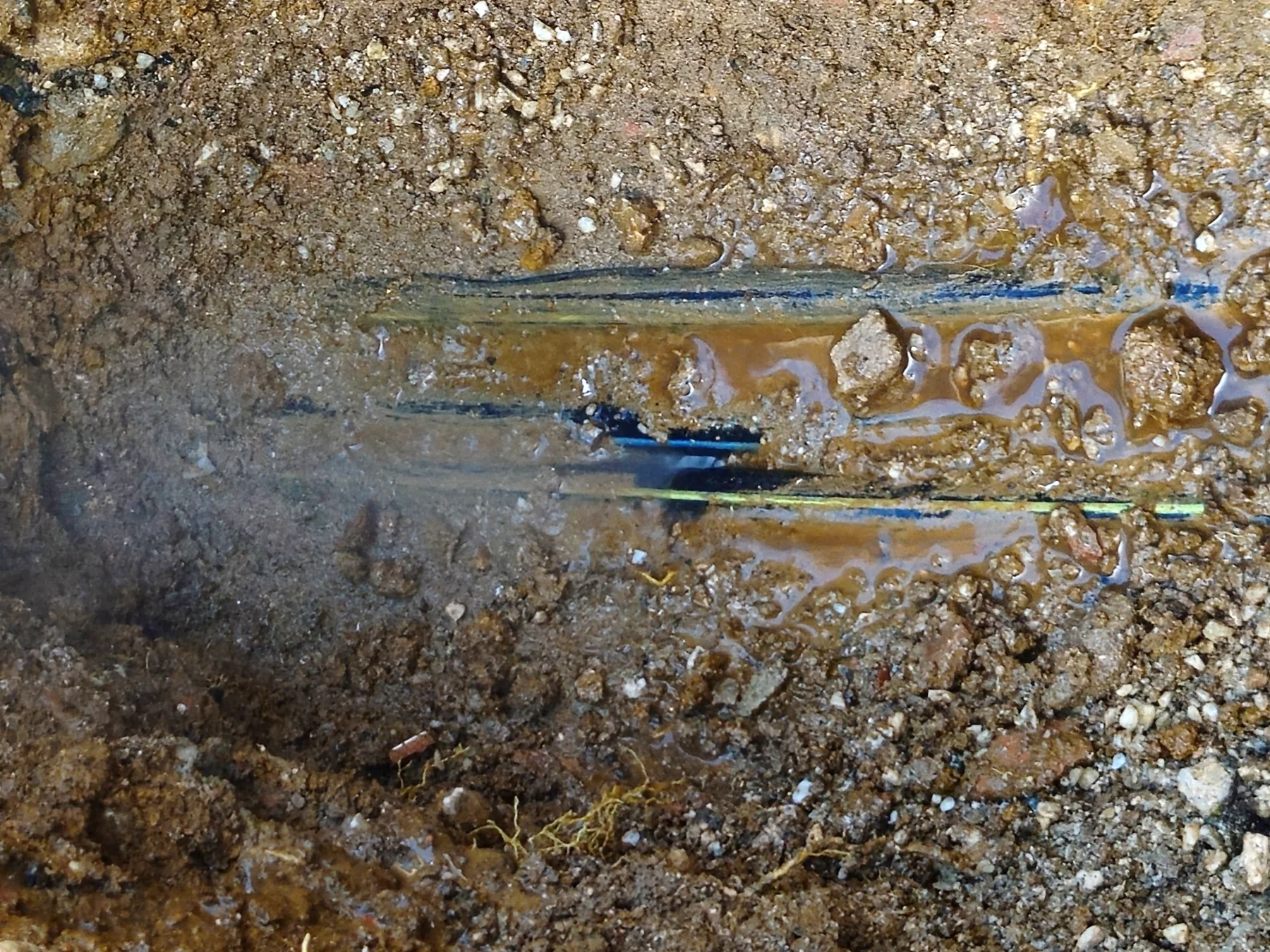

La dispersione reale conferma il punto individuato
Raggiunta la tubazione in polietilene, l’acqua presente nel punto lesionato conferma la localizzazione e rende visibile il guasto prima della riparazione.

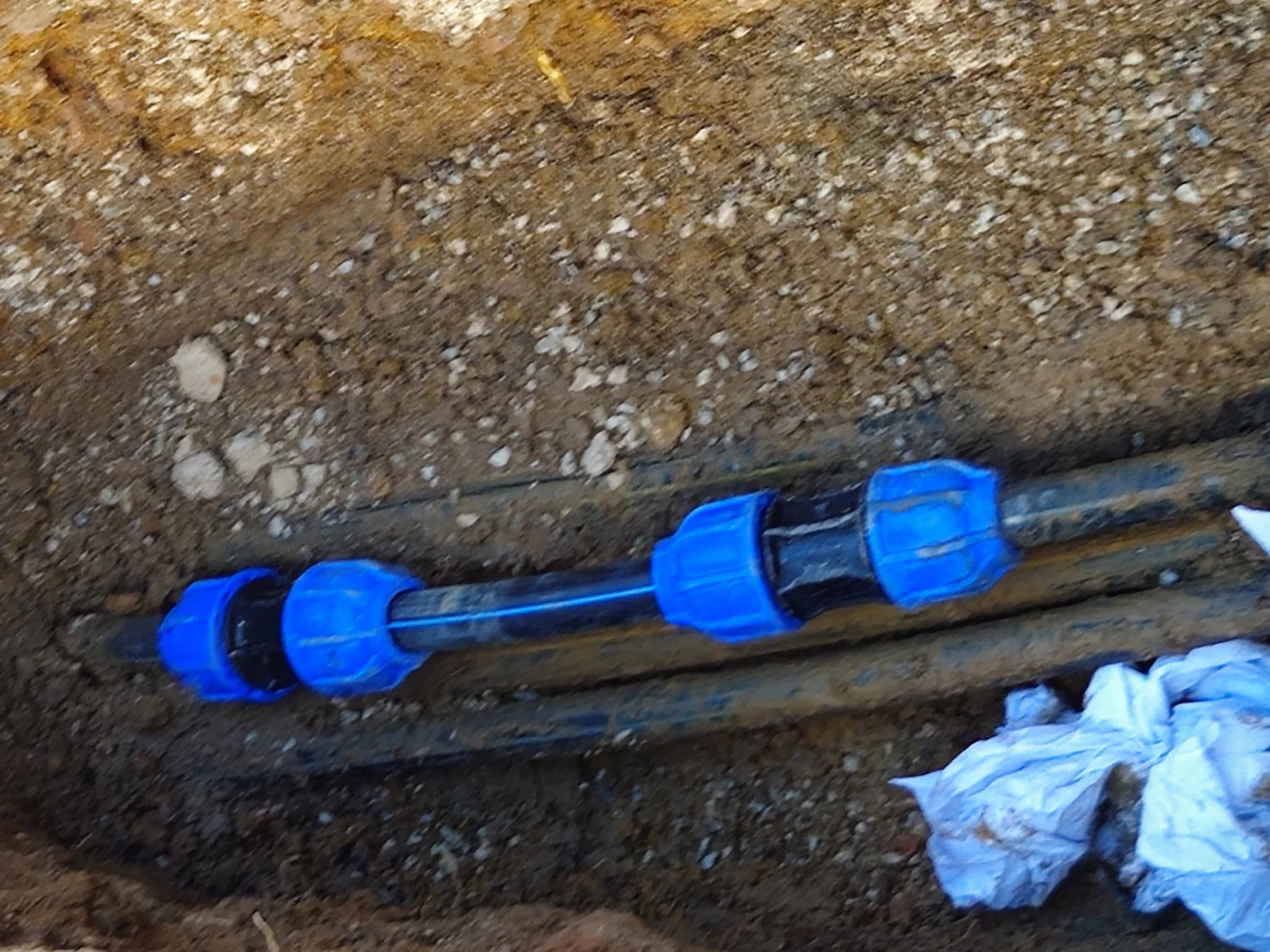

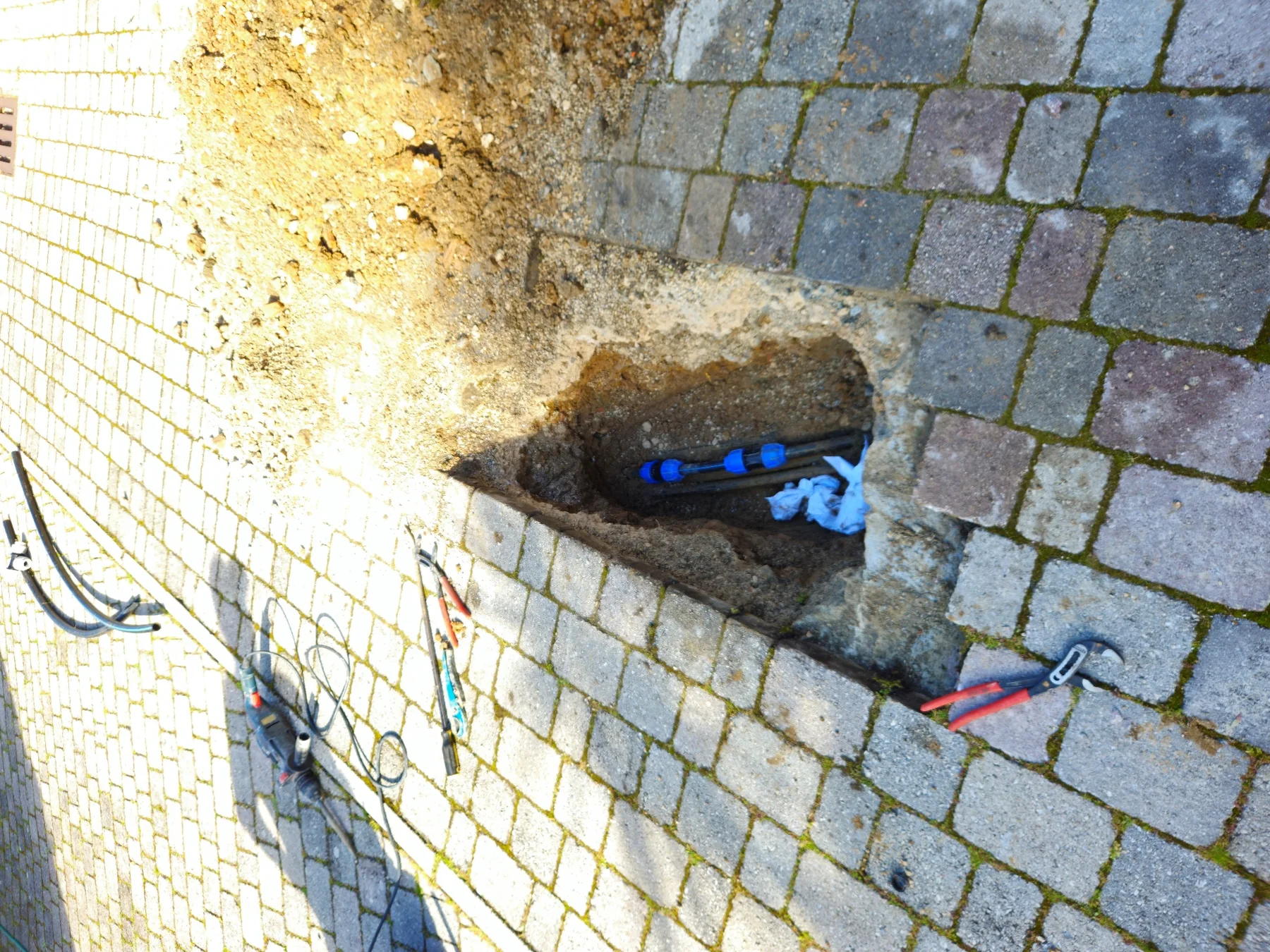

Sostituzione del tratto lesionato
Il tratto danneggiato è stato sostituito con circa 30 centimetri di tubo in polietilene da 25 mm, collegato con due raccordi PE 25 × 25. Al termine dell’intervento è stata verificata la tenuta dell’impianto.
