SEE-TECH · INTERVENTO REALE DOCUMENTATO

Videoispezione e ricerca perdita acqua vicino al cancello a Donoratico

Perdita acqua a Donoratico: videoispezione del percorso, Special Tracer Gas, apertura mirata e riparazione della tubazione interrata documentata con fotografie.

LocalitàDonoratico, Castagneto Carducci (LI)
ImpiantoTubazione idrica esterna
ZonaVano contatore e zona di accesso presso il cancello
Documentazione7 fotografie reali
Gruppo contatori con tubi flessibili per il collegamento della strumentazione a Donoratico

A Donoratico, nel Comune di Castagneto Carducci (LI), la ricerca di una perdita occulta ha utilizzato verifiche sul circuito idrico, Special Tracer Gas e videoispezione per contribuire alla ricostruzione del percorso della tubazione. Il materiale fotografico mostra gli accessi al vano contatore, il tecnico durante la ricerca nell’area esterna, le lavorazioni vicino al cancello, il tratto danneggiato messo a vista e i collegamenti di riparazione documentati nello scavo. Le tecniche citate hanno funzioni diverse e non vanno confuse.

1

Schema indicativo della tubazione

Vano contatore, punto di carico del gas e punto della perdita. Il collegamento è indicativo e non rappresenta il percorso effettivo della tubazione.

123Vano contatorePunto di caricoSpecial Tracer GasPunto della perditaCollegamento funzionale indicativo · non in scala
Schema indicativo dell’impianto, non in scala e non sostitutivo di un rilievo strumentale.
2

Punto di carico dello Special Tracer Gas

Collegamento della strumentazione al punto di carico dello Special Tracer Gas.

Gruppo contatori con tubi flessibili per il collegamento della strumentazione a Donoratico
Punto di carico dello Special Tracer GasGruppo contatori con tubi flessibili per il collegamento della strumentazione a Donoratico
3

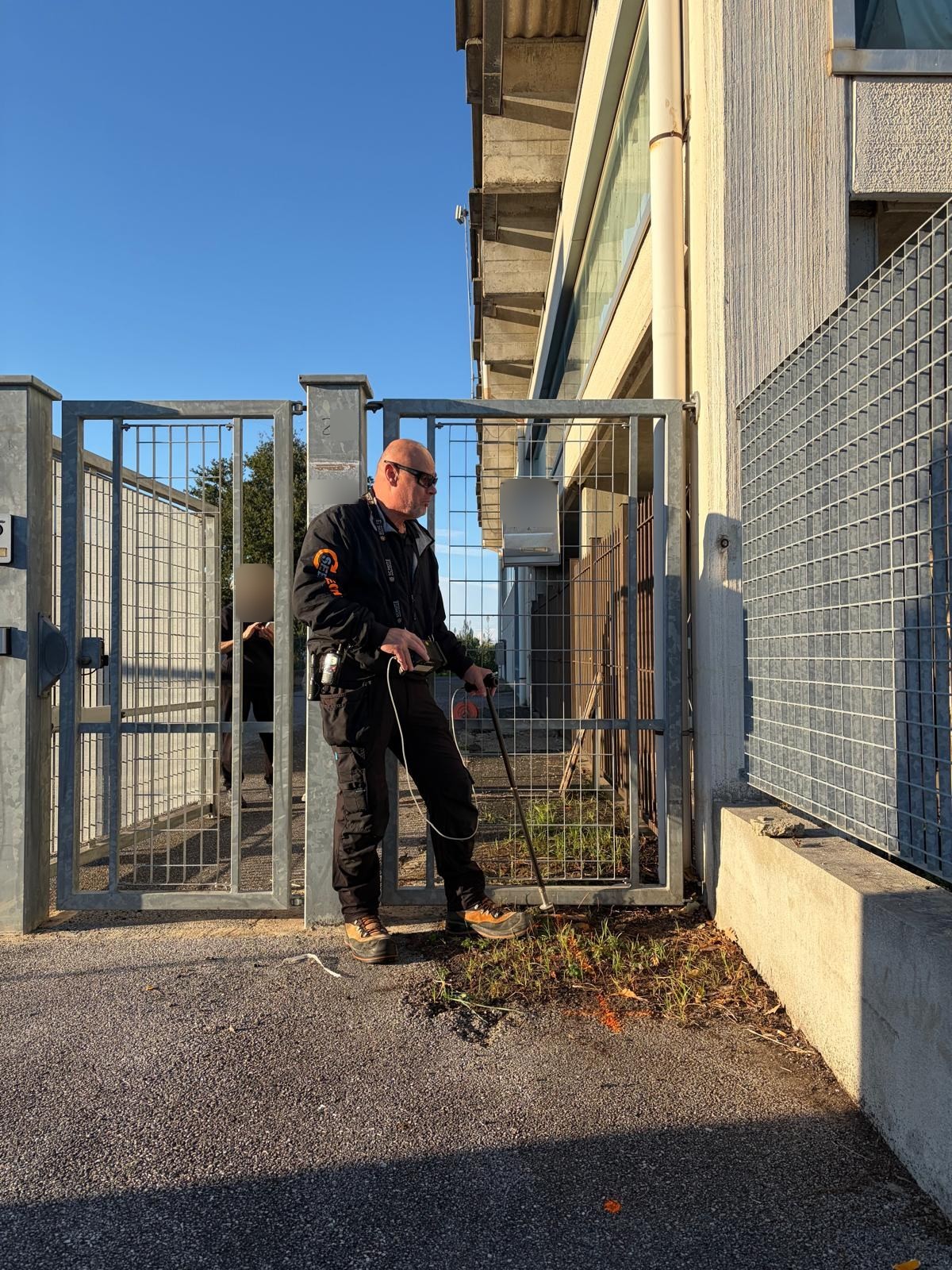

Ricerca e localizzazione

La ricerca con Special Tracer Gas ha permesso di localizzare la perdita.

Tecnico SEE-TECH con strumenti di ricerca nell’area esterna presso il cancello a Donoratico
Ricerca e localizzazioneTecnico SEE-TECH con strumenti di ricerca nell’area esterna presso il cancello a Donoratico

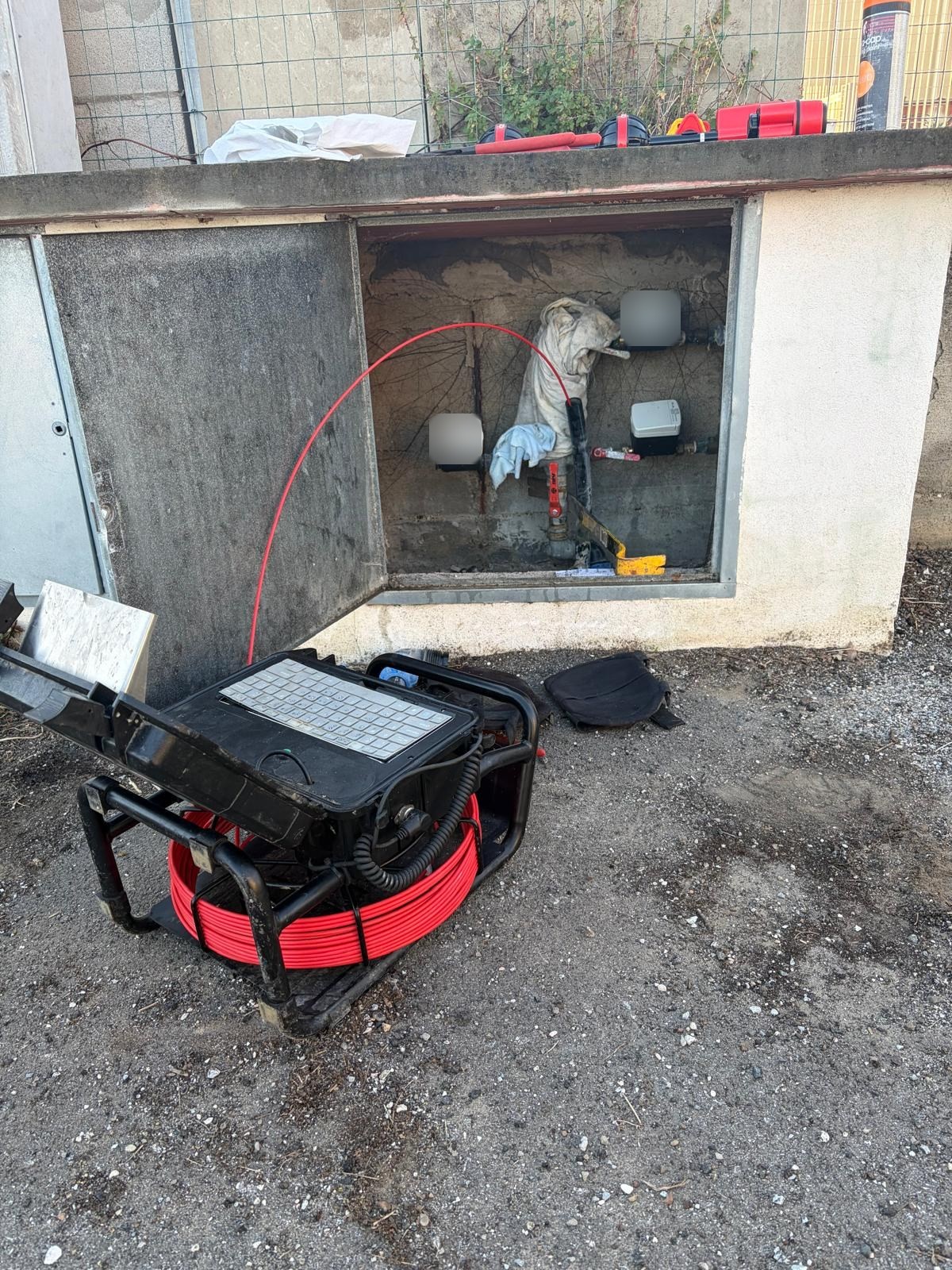

Strumentazione e collegamenti idrici vicino al vano contatore durante l’intervento a Donoratico
Ricerca e localizzazioneStrumentazione e collegamenti idrici vicino al vano contatore durante l’intervento a Donoratico
4

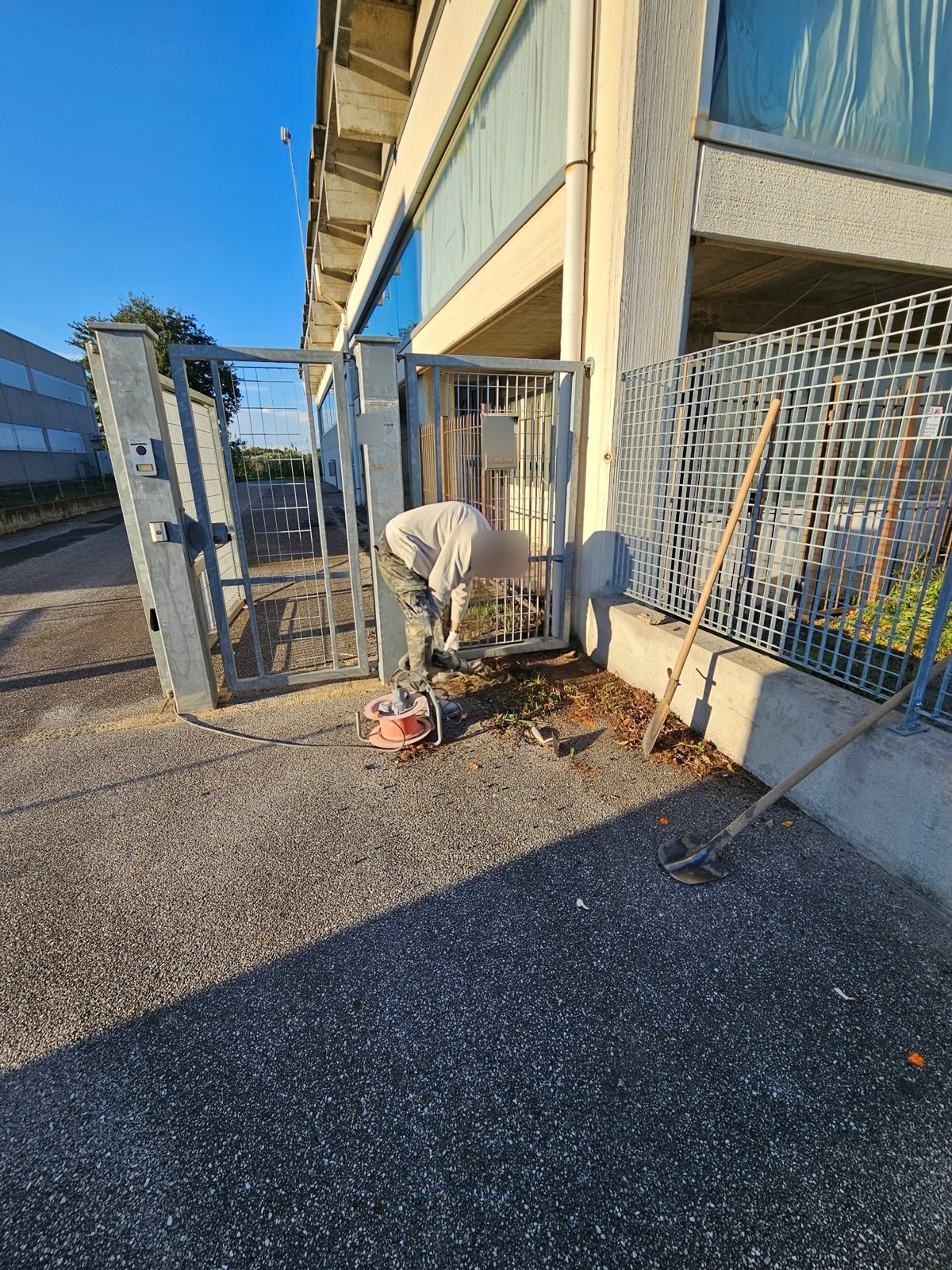

Scavo

Apertura dell’area localizzata per raggiungere la tubazione.

Operazioni di ricerca e apertura presso l’accesso del fabbricato a Donoratico
ScavoOperazioni di ricerca e apertura presso l’accesso del fabbricato a Donoratico
5

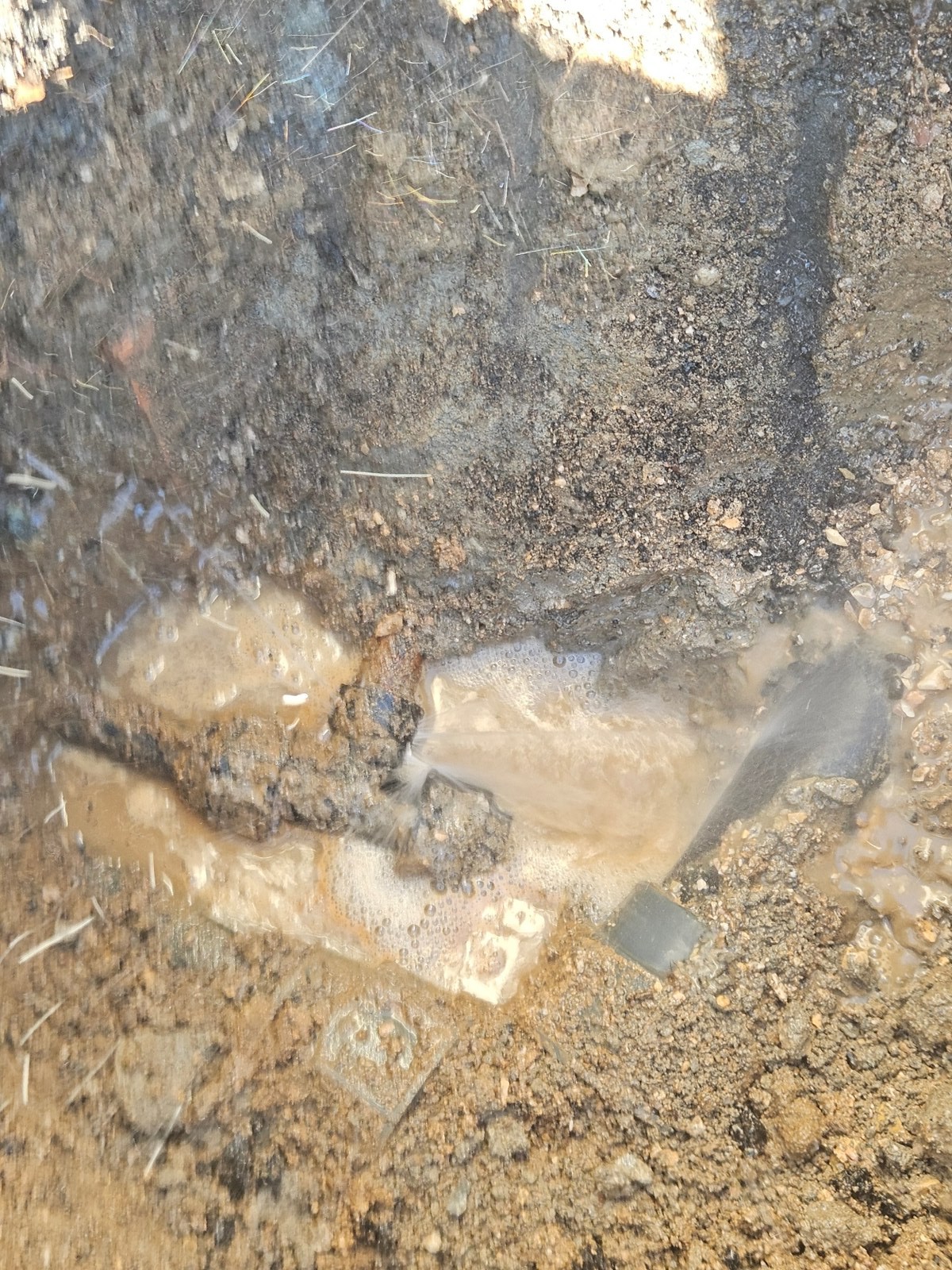

Perdita messa a vista

La perdita messa a vista dopo l’apertura.

Tubazione interrata e punto interessato dalla perdita nello scavo a Donoratico
Perdita messa a vistaTubazione interrata e punto interessato dalla perdita nello scavo a Donoratico

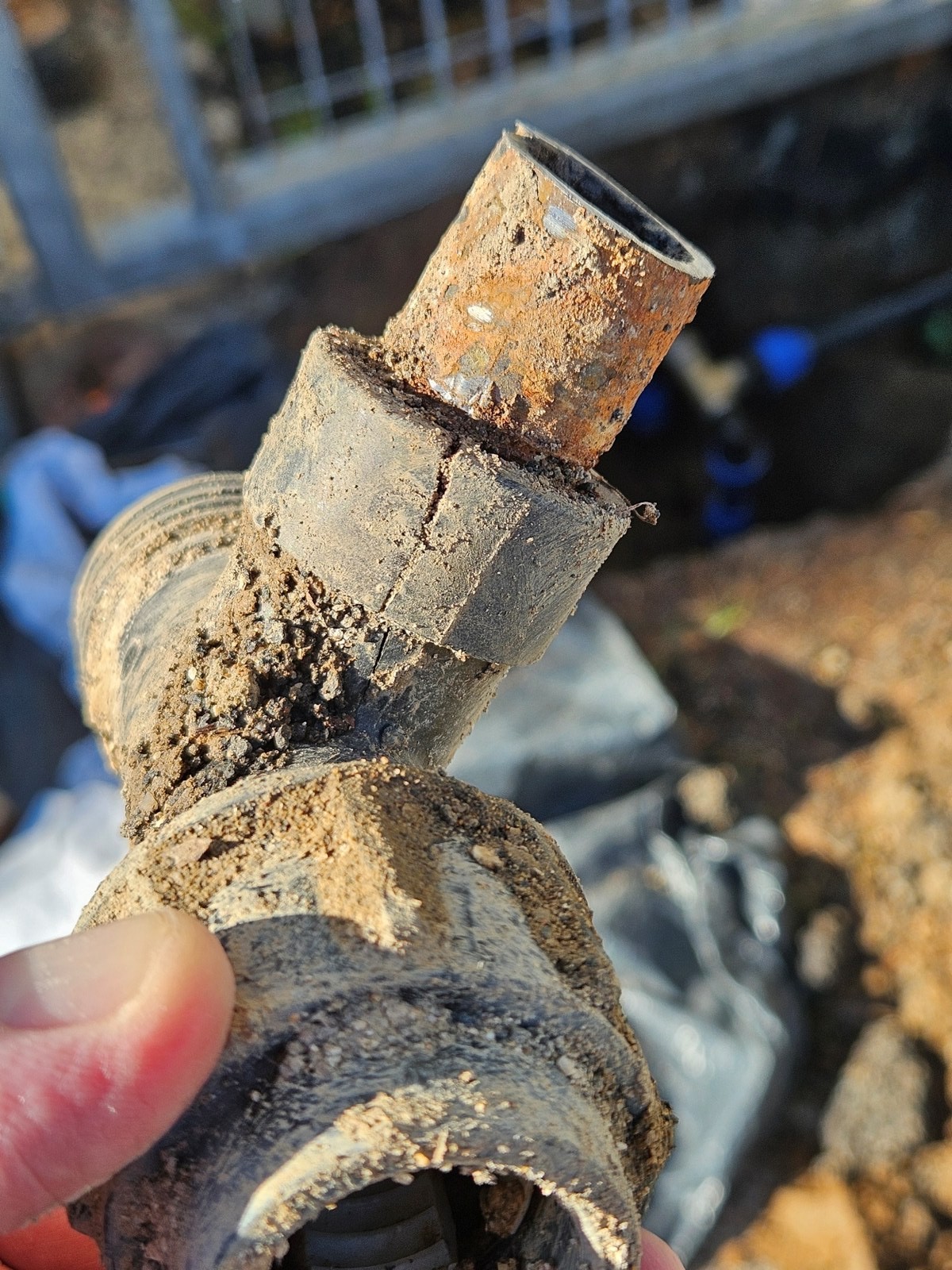

Componente danneggiato rimosso dalla tubazione idrica durante la riparazione a Donoratico
Perdita messa a vistaComponente danneggiato rimosso dalla tubazione idrica durante la riparazione a Donoratico
6

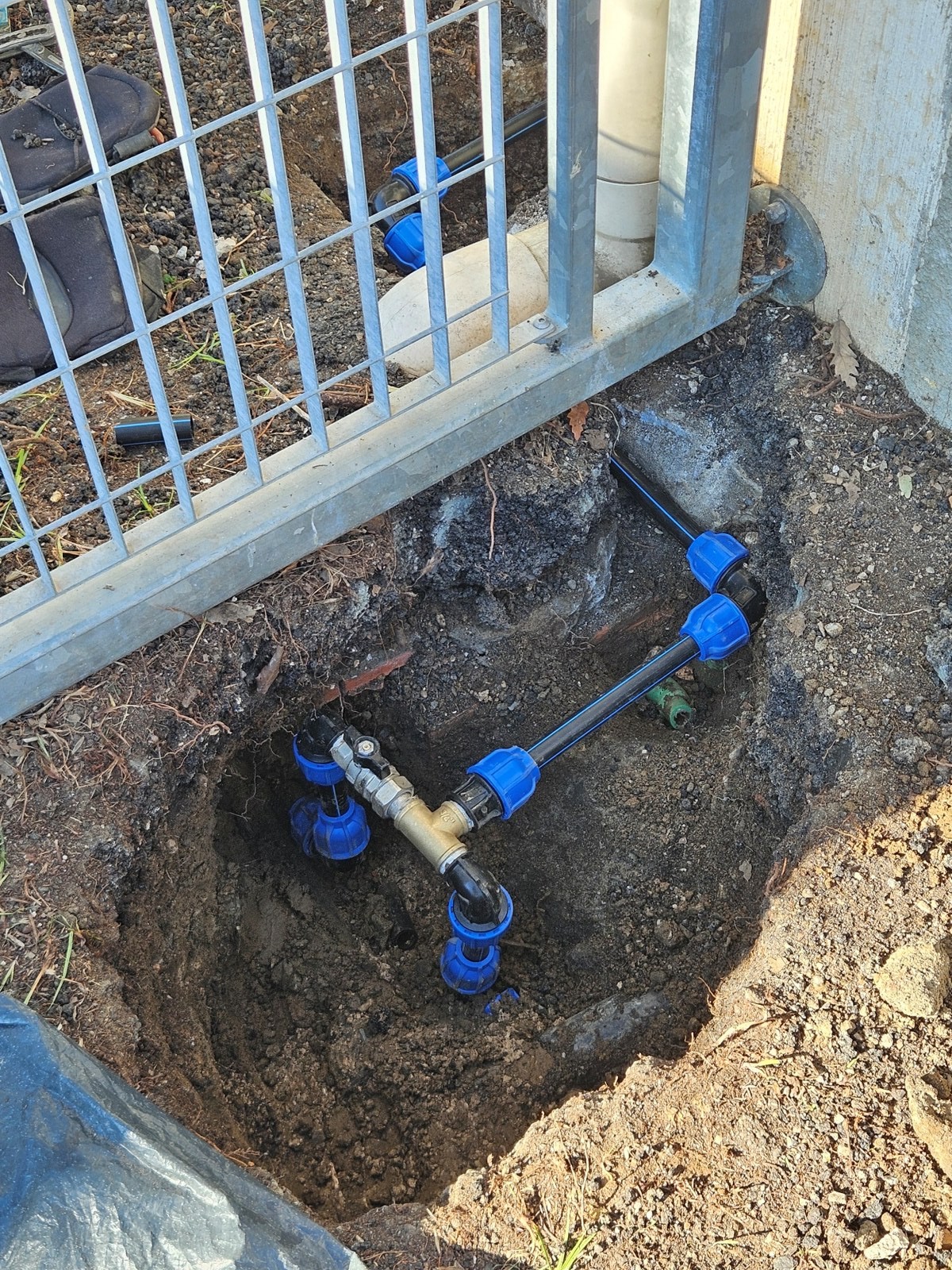

Riparazione e verifica finale

SEE TECH ha eseguito la riparazione. Al termine è stata verificata la tenuta dell’impianto.

Tratto di tubo idrico con raccordi blu dopo la riparazione nello scavo a Donoratico
Riparazione e verifica finaleTratto di tubo idrico con raccordi blu dopo la riparazione nello scavo a Donoratico
7

Videoispezione e gas tracciante: che cosa documenta il caso di Donoratico

Il vano contatore ha costituito il riferimento accessibile per le verifiche strumentali. La videoispezione è stata utilizzata per la mappatura del percorso della tubazione, mentre il gas tracciante ha contribuito alla localizzazione della dispersione. Le immagini mostrano il tecnico con la strumentazione nei pressi del fabbricato e il punto nel quale è stata successivamente aperta la pavimentazione vicino al cancello.

Dopo l’apertura del terreno la documentazione mostra il tratto interessato, un componente rimosso con danni visibili e il collegamento realizzato con raccordi. La fotografia di un componente danneggiato fornisce una prova materiale del guasto; lo schema del percorso, invece, è una rappresentazione indicativa e non sostituisce una misurazione della condotta. Il caso aiuta a capire perché la ricerca deve precedere uno scavo che altrimenti potrebbe estendersi senza una localizzazione utile.

Per il servizio e le verifiche preliminari, consulta la ricerca perdite acqua di SEE-TECH ; per la zona specifica visita la pagina ricerca perdite acqua a castagneto carducci . Gli altri lavori documentati sono nell’ archivio degli interventi reali .

+
