Contatore, carico dello Special Tracer Gas e punti di perdita
Lo schema riassume i punti documentati nell’area esterna: il vano contatore, il punto di carico dello Special Tracer Gas e le due perdite individuate.
Il collegamento tratteggiato è indicativo e non riproduce il rilievo del tracciato o le distanze. La mappatura dell’intervento ha consentito di individuare percorso e punto di allaccio; lo Special Tracer Gas è stato utilizzato per la ricerca delle perdite.
Il collegamento alla tubazione
Lo Special Tracer Gas è stato immesso nella condotta dal punto di accesso documentato nella fotografia. La ricerca è poi proseguita nell’area esterna del fabbricato.
Due perdite nell’area esterna
Le verifiche strumentali hanno individuato due zone di perdita sulla condotta interrata: una in prossimità della pavimentazione del fabbricato e una nell’area esterna di accesso.

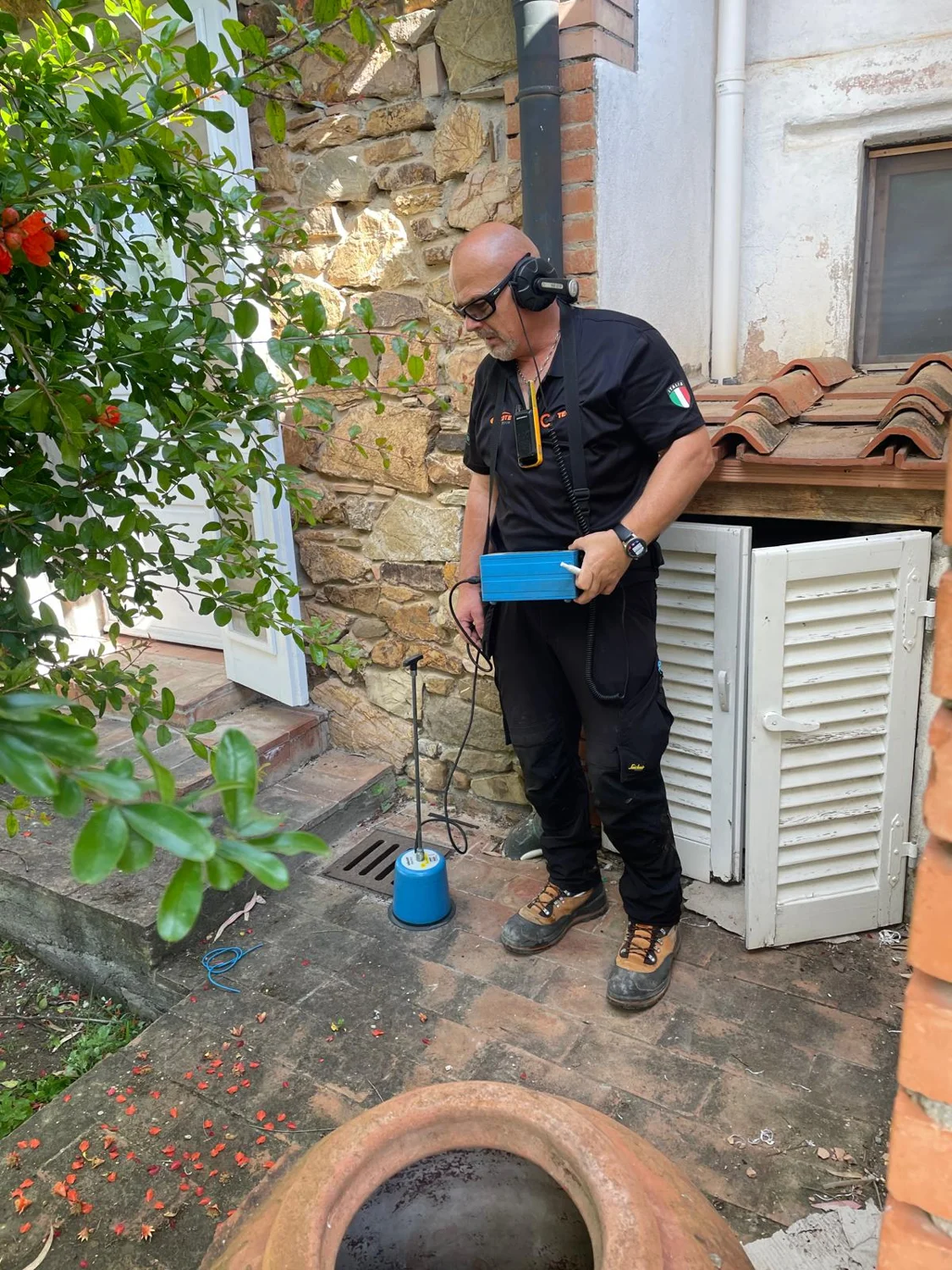

La fotografia mostra il tecnico SEE TECH durante le verifiche nella prima zona.

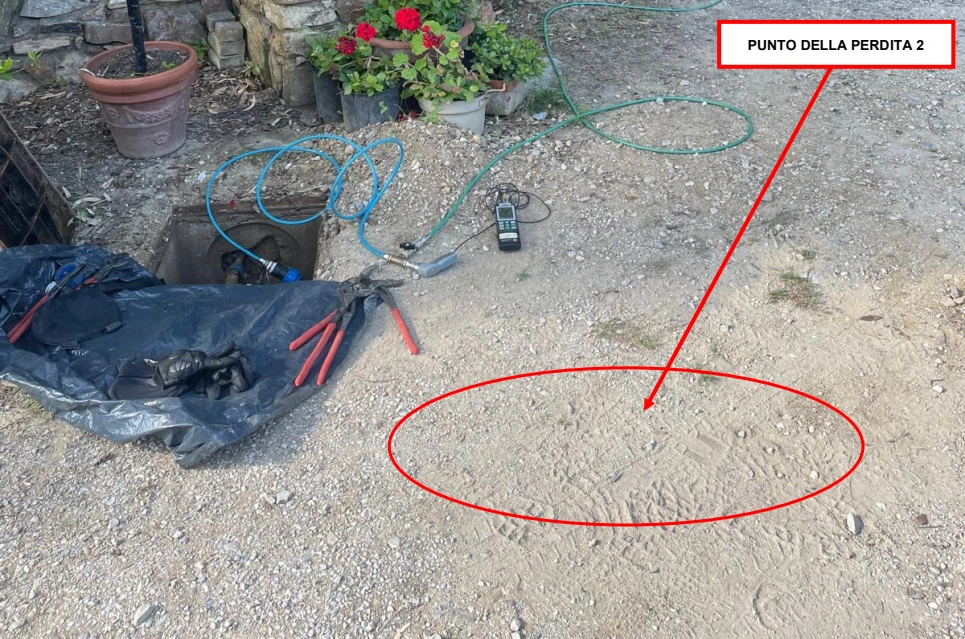

La seconda zona individuata
La freccia e l’ovale riportati nella relazione indicano il punto della seconda perdita nell’area esterna.

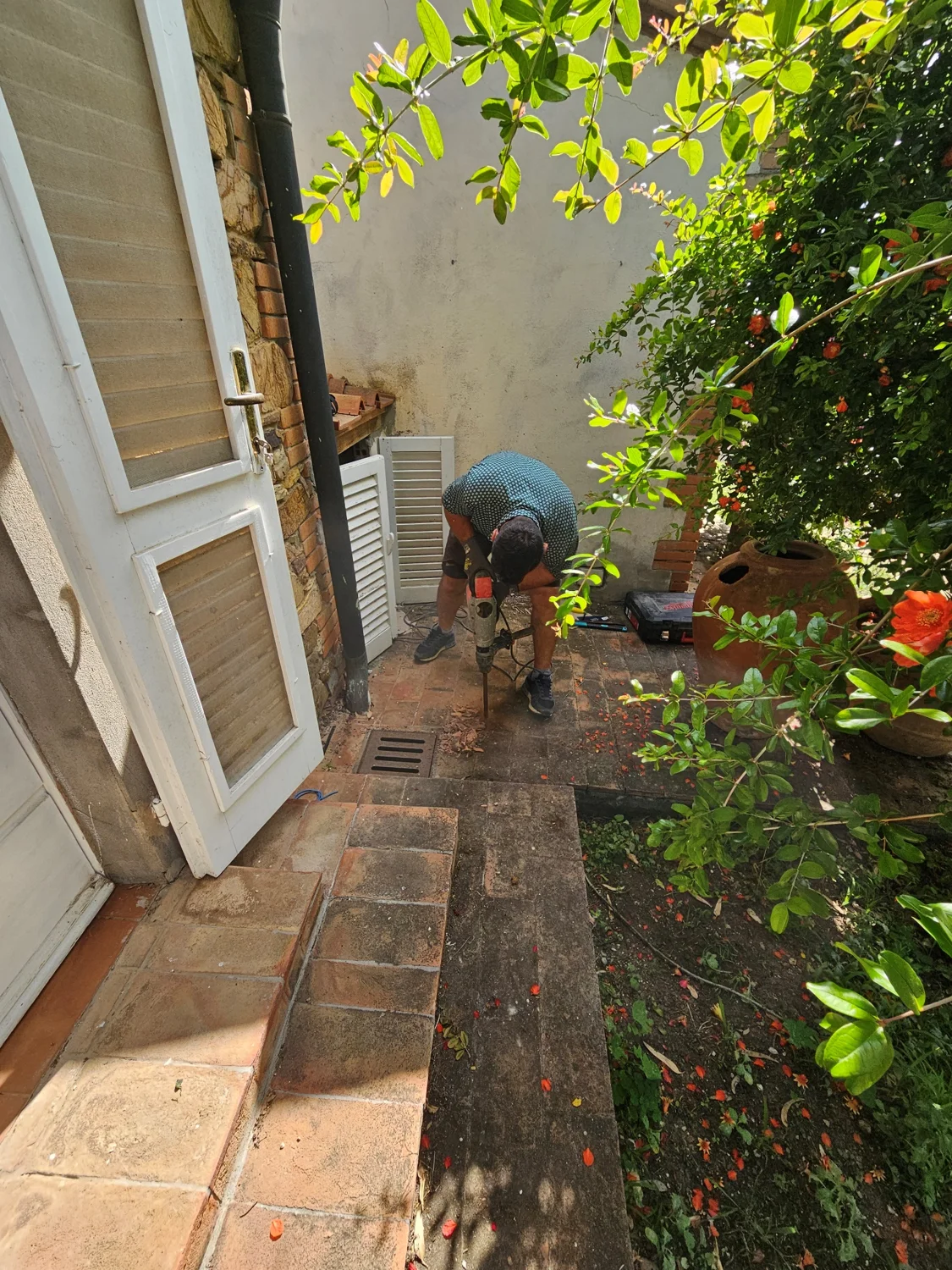

Lo scavo nella prima zona
L’apertura della pavimentazione ha consentito di raggiungere la tubazione nella zona individuata. La fotografia documenta le operazioni prima della messa a vista della perdita.

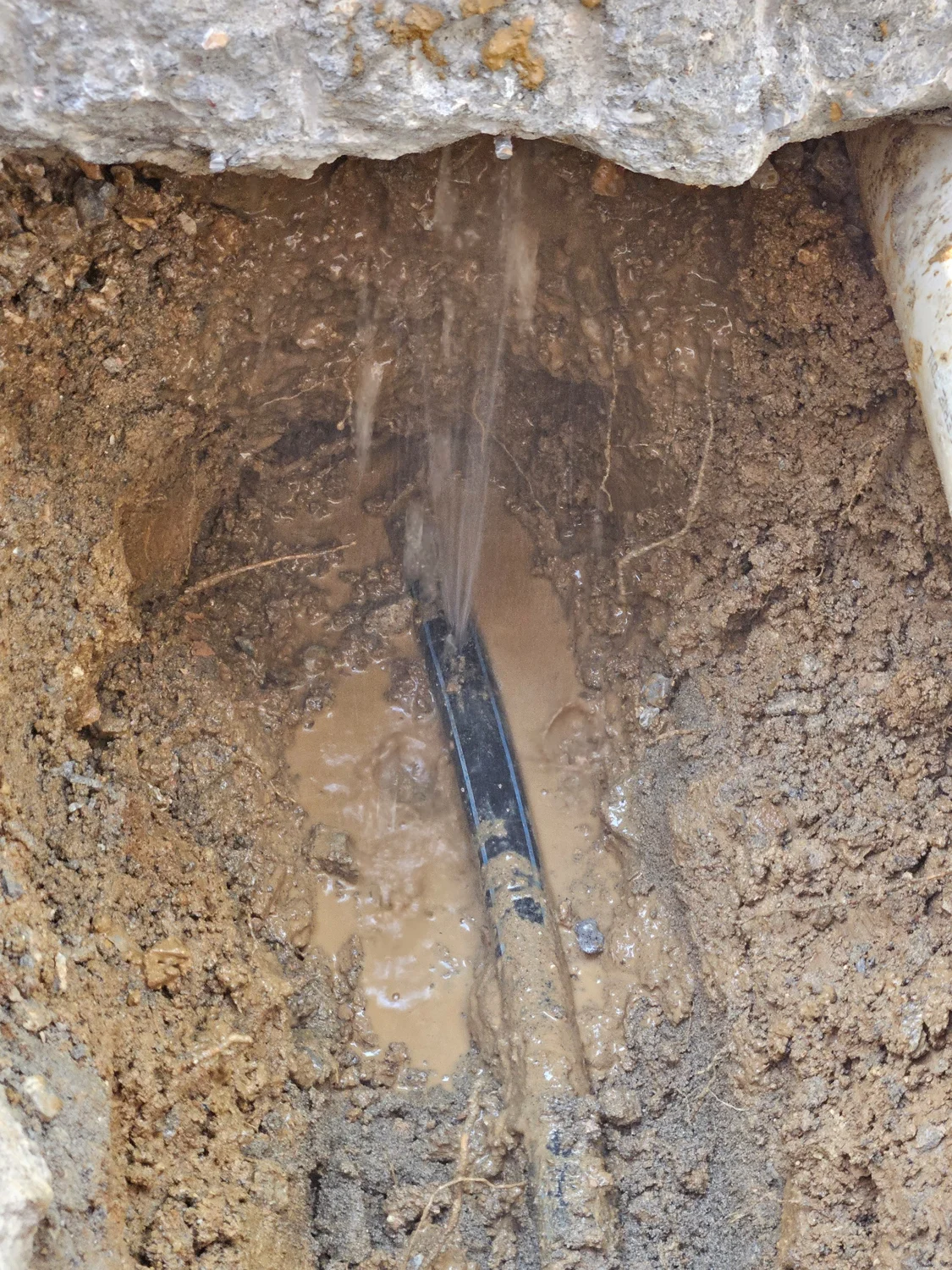

La fuoriuscita d’acqua dal tubo scoperto
Raggiunta la condotta, la fuoriuscita d’acqua è visibile direttamente sulla tubazione. La fotografia documenta la perdita nel tratto messo a vista.
Rifare il tratto di tubazione
Vista la presenza delle due perdite, il cliente ha preferito rifare il tratto di tubazione.
La mappatura aveva consentito di individuare sia il percorso della condotta sia il punto di allaccio, fornendo gli elementi utili per organizzare il rifacimento.

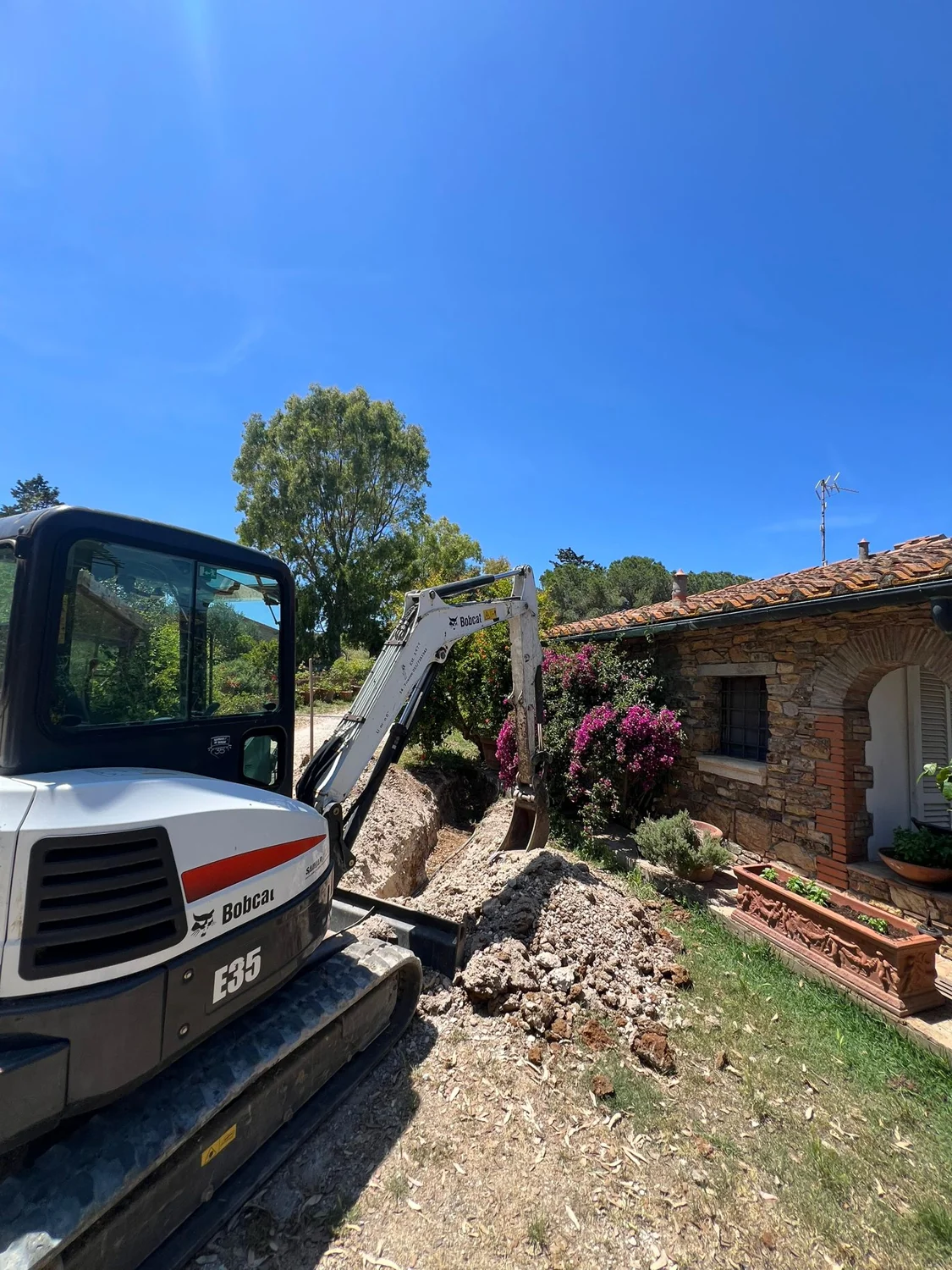

La fotografia mostra lo scavo con escavatore per la posa della nuova tubazione.

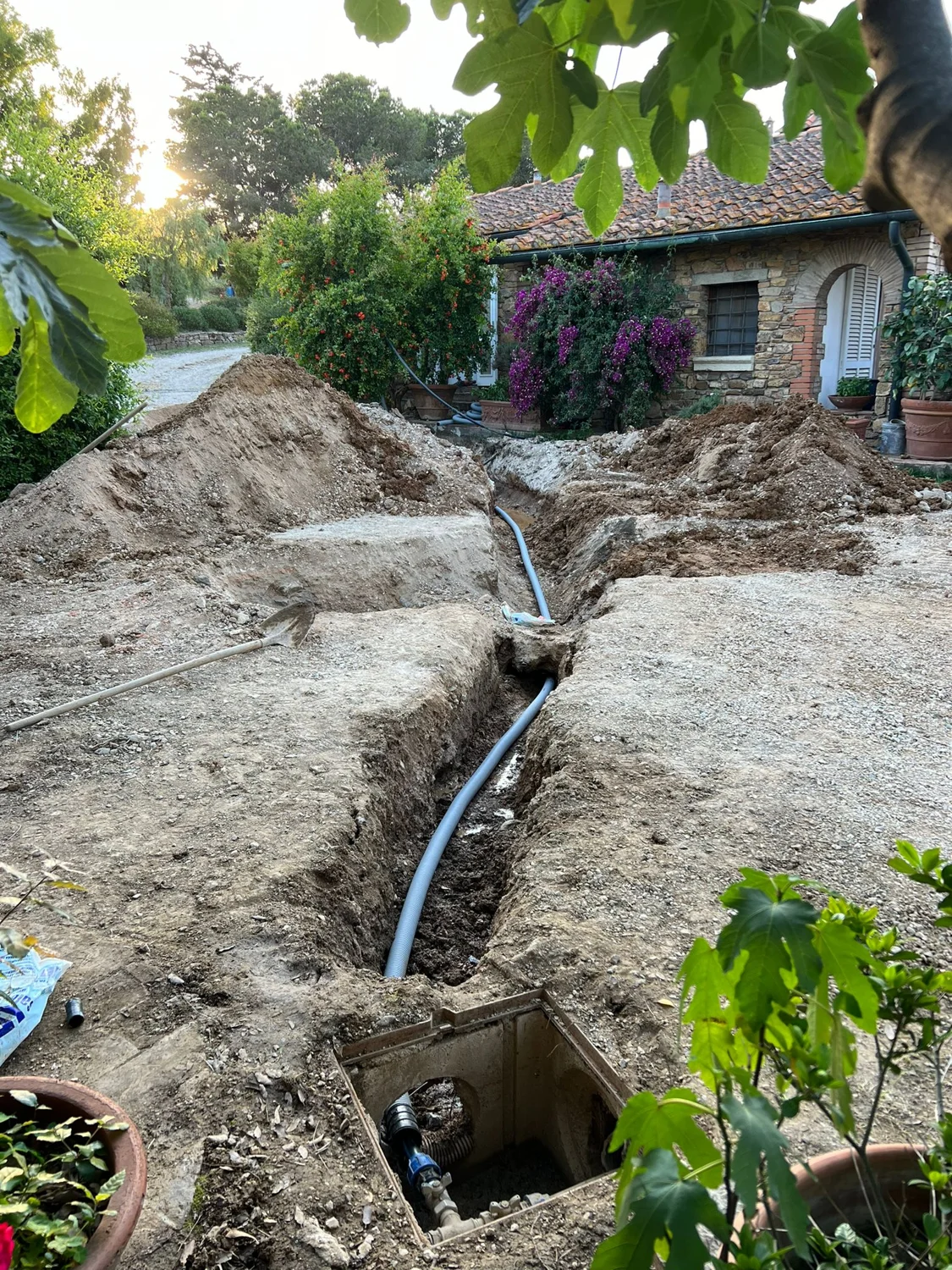

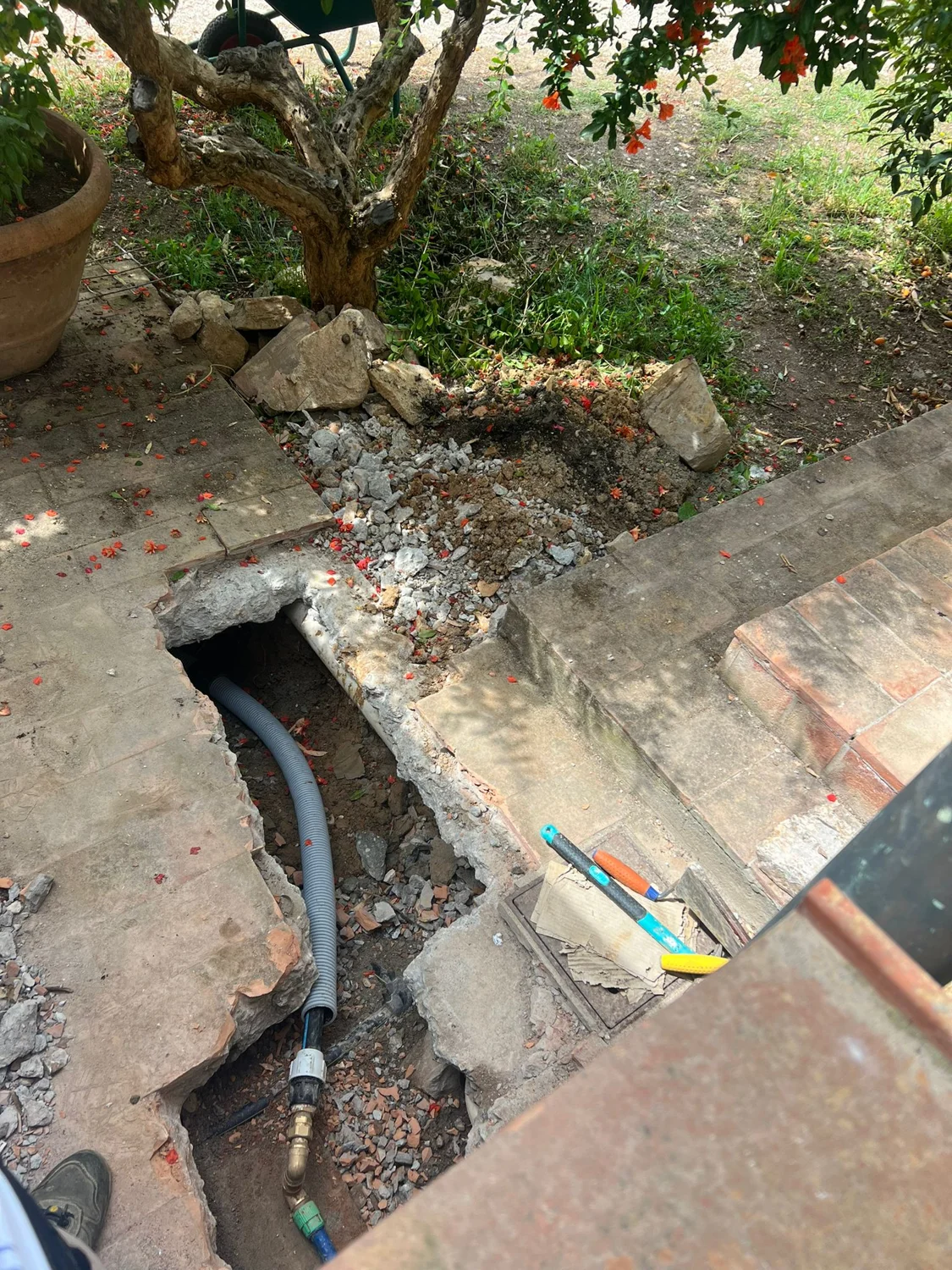

La nuova tubazione e i collegamenti
Le immagini concludono la sequenza mostrando il nuovo tratto posato nello scavo e il collegamento alla tubazione. La ricerca delle perdite e la mappatura hanno supportato la scelta del cliente sul rifacimento.
